ХАРАКТЕРИСТИКИ
ID
481594291
Бренд
Festo
Замечания по материалу
Соответствует
директиве
по
ограничению
использования
опасных
веществ
(RoHS)
Материал штока
Легированная
сталь,
нержавеющая
Положение при сборке
Любое
Примечание по рабочей среде
Возможна
работа
со
смазкой
(впоследствии
требуется
постоянная
смазка)
Рабочее давление
3,5
bar
Соответствует стандарту
DIN
EN
ISO
13849-1
Температура окружающей среды
-10
°C
Тип конструкции
Седло
поршня
Тип крепления
с
принадлежностями
Авторизация
RCM
Mark
Документация PDF
Класс защиты
с
розеткой
Рабочий цикл
100
%
Ссылка на PDF
Температура хранения
-10
°C
Тип управления
электрический
Электрическое подключение
2x
M12
Ссылка на DataSheet
Материал корпуса
Алюминиевое
литье
под
давление
GTIN
4052568285746
Ссылка на CAD.
Упаковка товара
Единица
товара:
Штука;
Вес,
г:2815;
Длина,
мм:255;
Ширина,
мм:155;
Высота,
мм:200
Вес продукта
2110
g
Классификация сопротивления коррозии CRC
2
-
Средняя
стойкость
к
коррозии
Обозначение CE (см. заявление о соответствии)
в
соответствии
с
директивой
EU
по
машиностроению
KC mark
KC-EMV
Допустимые колебания напряжения
+10
%
/
-15
%
Номинальное рабочее напряжение DC
24
V
Сопротивление ударной нагрузке
Шоковый
тест
с
уровнем
опасности
2
в
соответствии
с
FN
942017-5
и
EN
60068-2-27
Стойкость к вибрации
Тест
траспортного
применения
на
уровне
жесткости
2
в
соответствии
с
FN
942017-4
and
EN
60068-2-6
Рабочая среда
Сжатый
воздух
в
соответствии
с
ISO8573-1;2010
[7;4;4]
Температура среды
-10
°C
Ручное дублирование
Нет

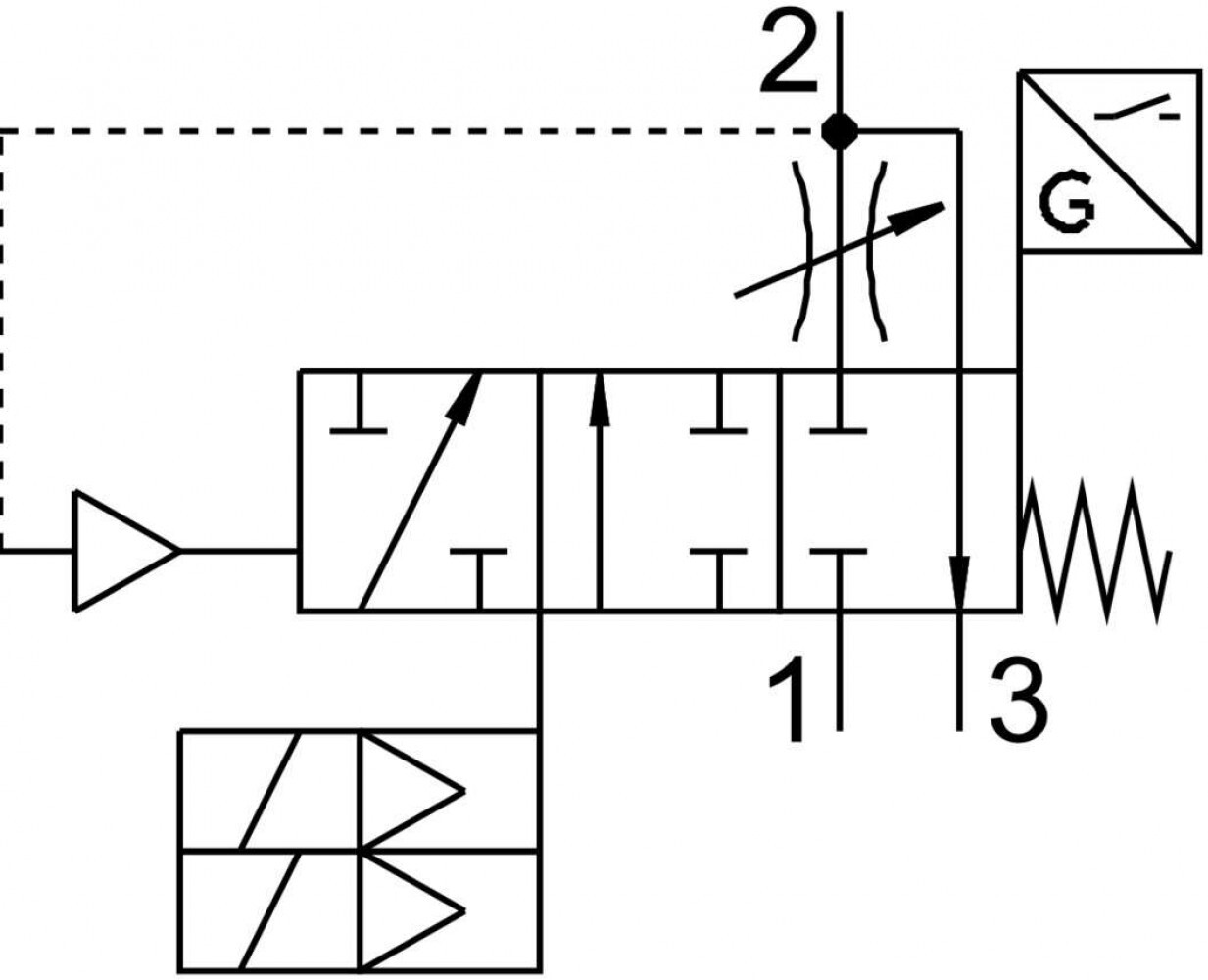

Функция распределителя
Функция
повышения
давления
Манометр
с
манометром
Размер
6
Серия
MS
Стандартный номинальный расход
4300
l/min
Монтажный шаг
62
mm
Материал уплотнений
NBR
Тип пилотного управления
С
пилотным
управлением
Тип сброса
механическая
пружина
Тип уплотнения
мягкий
Функция быстрого выхлопа
не
дросселируемый
Безопасны для пищевых продуктов
См.
Дополнительную
информацию
о
материале
Время включения
130
ms
Время выключения
40
ms
Safety Integrity Level (SIL)
С
выхлопом
/
SIL
3
Уровень представления (PL)
Предотвращение
внезапного
запуска
(подача
давления)/категория
3,
Performance
Level
d
Функция безопасности
Предотвращение
внезапного
запуска
(подача
давления)
Макс. частота переключения
1
Hz
Характеристики катушки
24
V
DC;
1.8
W
Питание пилотного каскада
Внутренний
Защита от перекрытия
Нет
Примечания по динамизации усилия
Частота
переключения
мин.
1/месяц
Уровень звукового давления
75
dB(A)
Отображение статуса сигнала
LED
Принцип позиционного обозначения
Принцип
магнитного
поршня
