ХАРАКТЕРИСТИКИ
ID
481592444
Бренд
Festo
Замечания по материалу
Не
содержит
медь
и
тефлон
Материал крышки
Алюминиевое
литьеОкрашен

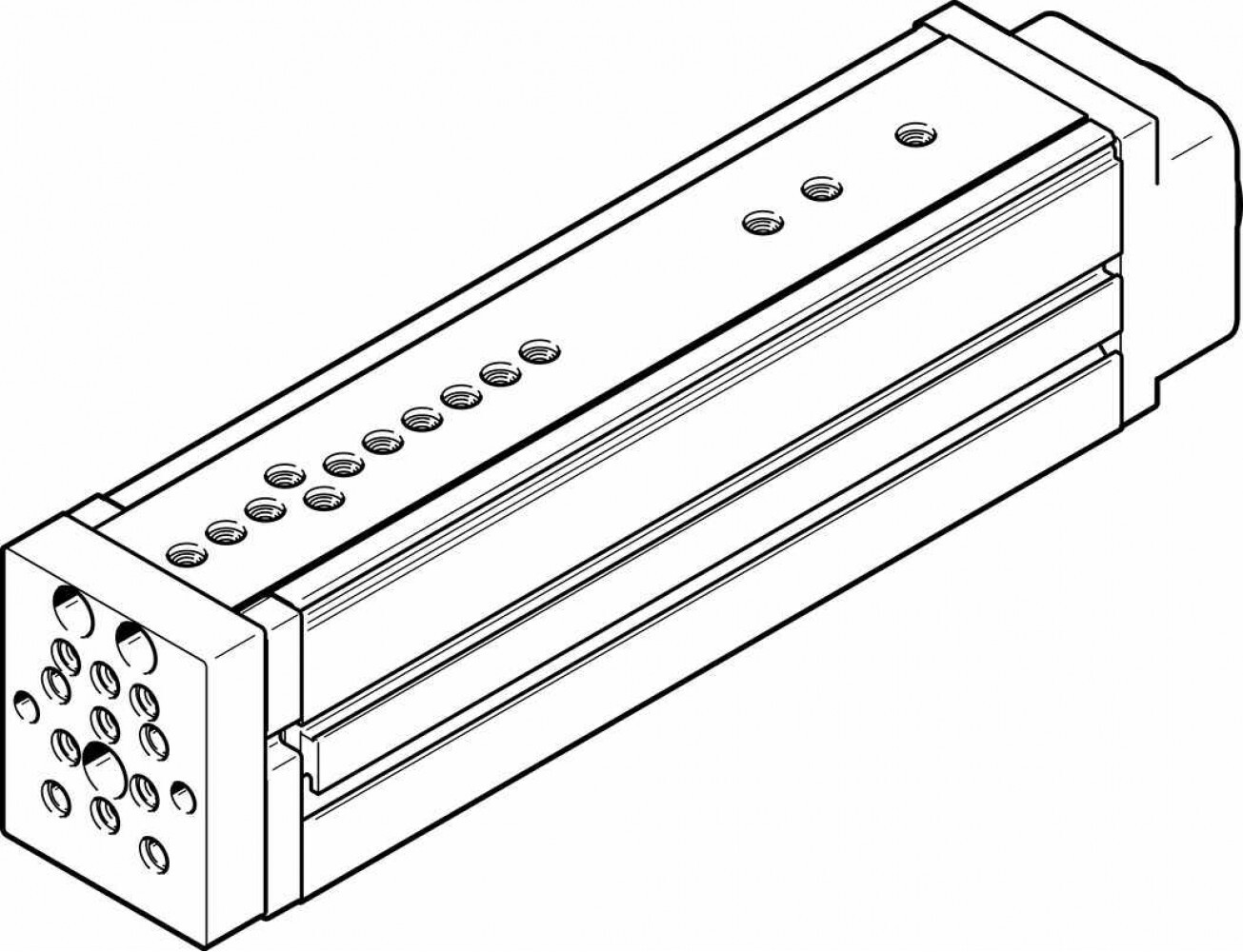

Наименование
Мини-суппорт
Определение позиции
Для
герконов
Положение при сборке
Любое
Серия товара
EGSL
Сопротивление коррозии
0
-
Нет
стойкости
к
коррозии
Температура окружающей среды
От
0
°C
до
+60
°C

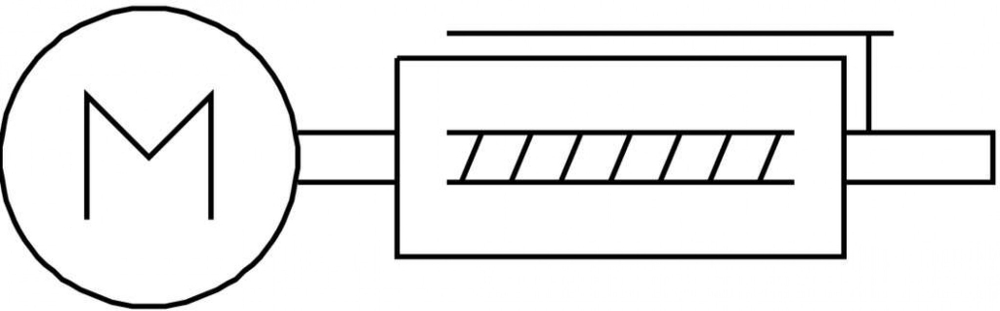

Тип конструкции
Электрический
мини-суппортНаправляющаяС
шарико-винтовой
передачей
Тип крепления
С
внутренней
резьбойс
центрирующей
втулкойС
принадлежностями
Документация PDF
Класс защиты
IP40
Рабочий цикл
100%
Ссылка на PDF
Точность повторения
±0,015
мм
Ссылка на DataSheet
Материал корпуса
Алюминиевый
сплавАнодированный
Ссылка на 3D
Ссылка на CAD.
Размер
55
Уровень звукового давления
65
дБ(А)
Направляющая
Шариковая
направляющая
Перемещаемая масса
1.070
г
Максимальная скорость
0,4
м/с
Максимальный момент Mx
33,1
Нм
Максимальный момент My
31
Нм
Максимальный момент Mz
31
Нм
Рабочий ход
100
мм
Максимальное радиальное усилие на приводном валу
260
Н
Тип мотора
Шаговый
моторСервомотор
Движущий момент на холостом ходу
0,095
Нм
Максимальный приводной момент
0,9
Нм
Коэффициент подачи
5
мм/об
Массовый момент инерции JL на кг нагрузки
0,0063
кгсм?/кг
Материал направляющей рейки
Катанная
подшипниковая
сталь
Максимальное усилие Fy
1.047
Н
Максимальное усилие Fz
1.047
Н
Максимальное усилие подачи Fx
300
Н
Максимальное ускорение
25
м/с?
Диаметр шпинделя
12
мм
Материал гайки шпинделя
Катанная
подшипниковая
сталь
Материал шпинделя
Катанная
подшипниковая
сталь
Тип шпинделя
Шарико-винтовая
передача
Шаг шпинделя
5
мм/об
Интервалы обслуживания
Смазка
на
весь
срок
службы
Материал траверсы
Алюминиевый
сплавАнодированный
Реверсивный люфт
?
50
мкм
Параллелизм
0,05
мм
Параллельное перемещение по оси z
0,04
мм
Постоянное усилие подачи
200
Н
