ХАРАКТЕРИСТИКИ
ID
481592442
Бренд
Festo
Замечания по материалу
Не
содержит
медь
и
тефлон
Материал крышки
Алюминиевое
литьеОкрашен
Наименование

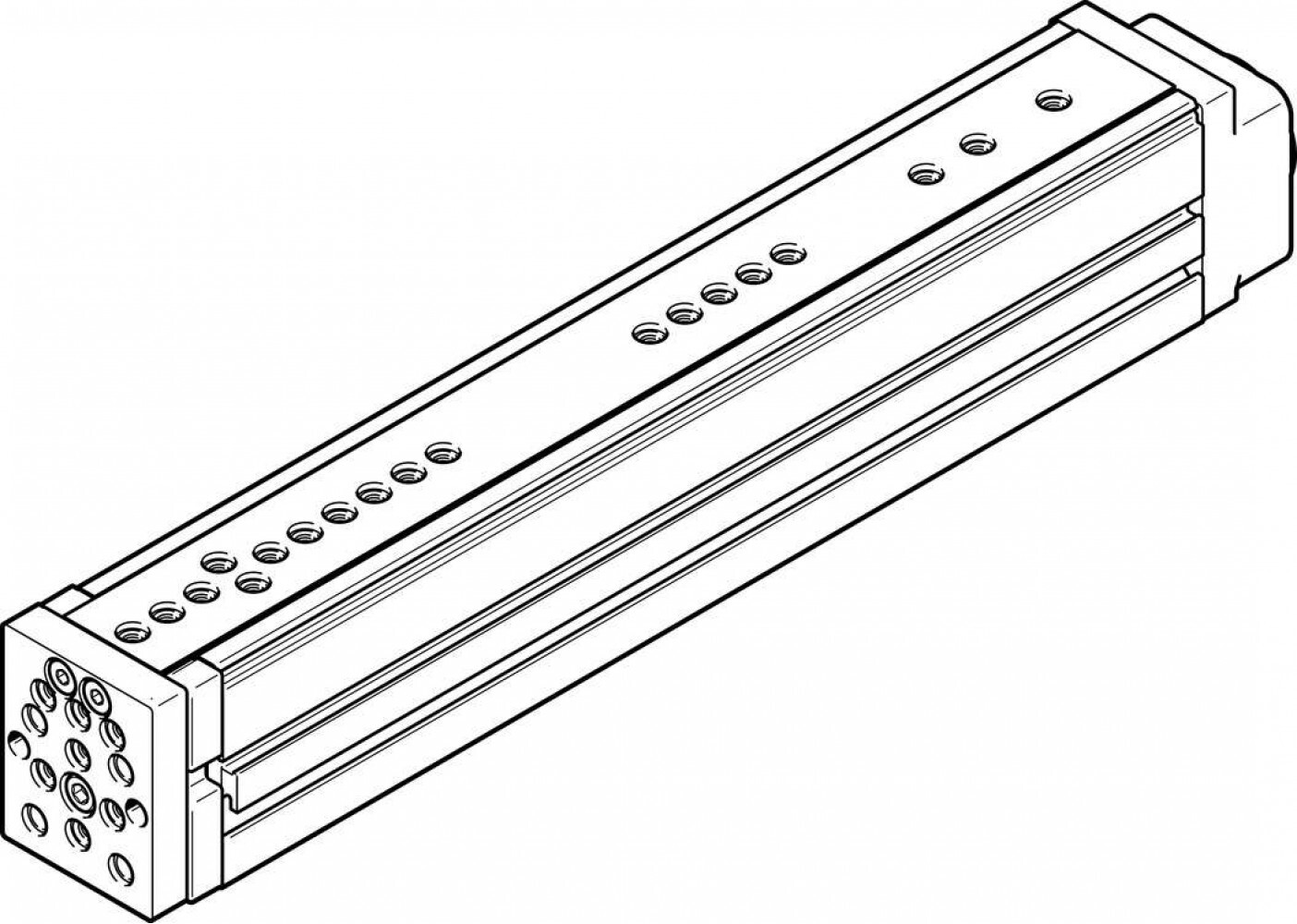

Мини-суппорт
Определение позиции
Для
герконов
Положение при сборке
Любое
Серия товара
EGSL
Сопротивление коррозии
0
-
Нет
стойкости
к
коррозии
Температура окружающей среды
От
0
°C
до
+60
°C

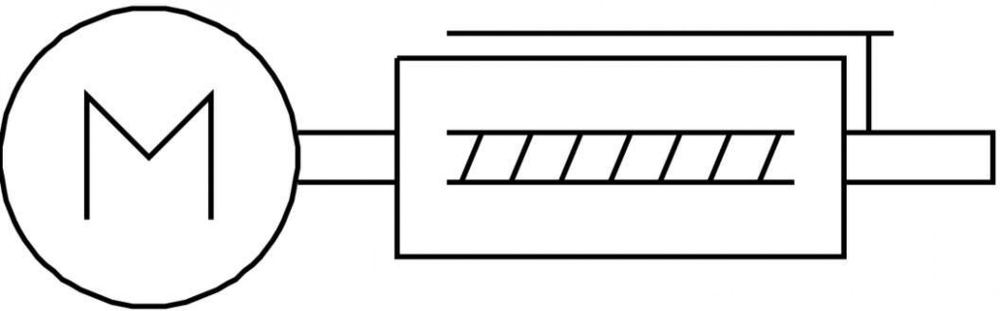

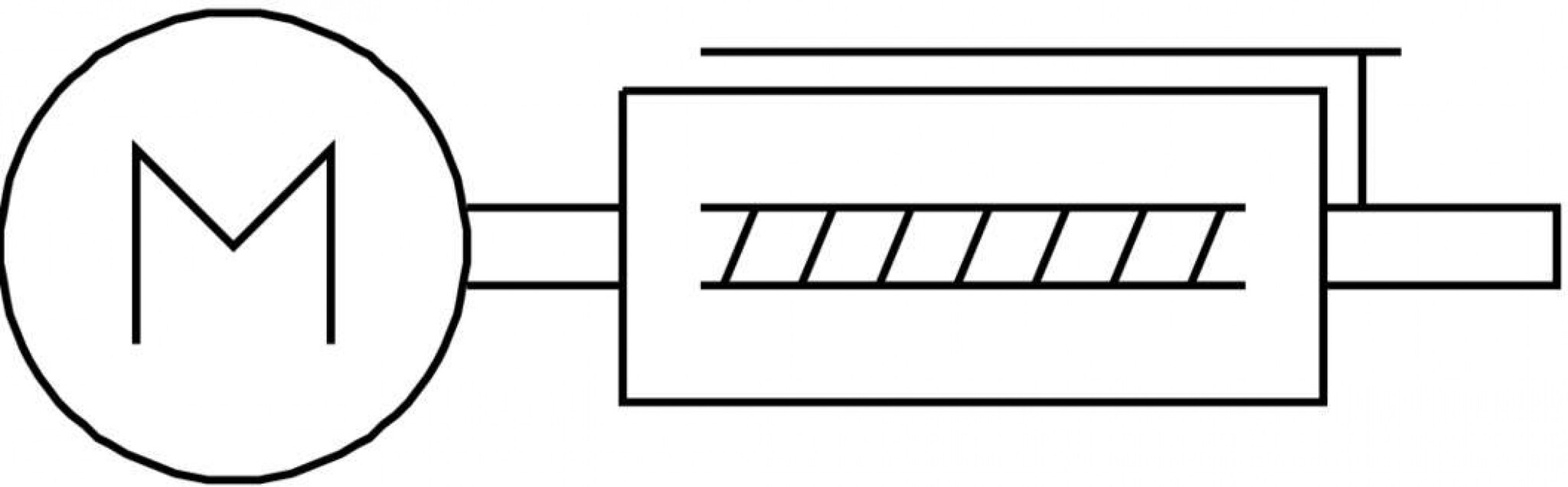

Тип конструкции
Электрический
мини-суппортНаправляющаяС
шарико-винтовой
передачей
Тип крепления
С
внутренней
резьбойс
центрирующей
втулкойС
принадлежностями
Документация PDF
Класс защиты
IP40
Рабочий цикл
100%
Ссылка на PDF
Точность повторения
±0,015
мм
Ссылка на DataSheet
Материал корпуса
Алюминиевый
сплавАнодированный
Ссылка на 3D
Ссылка на CAD.
Размер
45
Уровень звукового давления
60
дБ(А)
Направляющая
Шариковая
направляющая
Перемещаемая масса
940
г
Максимальная скорость
1
м/с
Максимальный момент Mx
14,3
Нм
Максимальный момент My
12,3
Нм
Максимальный момент Mz
12,3
Нм
Рабочий ход
200
мм
Максимальное радиальное усилие на приводном валу
120
Н
Тип мотора
Шаговый
моторСервомотор
Движущий момент на холостом ходу
0,08
Нм
Максимальный приводной момент
0,51
Нм
Коэффициент подачи
10
мм/об
Массовый момент инерции JL на кг нагрузки
0,0253
кгсм?/кг
Материал направляющей рейки
Катанная
подшипниковая
сталь
Максимальное усилие Fy
291
Н
Максимальное усилие Fz
291
Н
Максимальное усилие подачи Fx
150
Н
Максимальное ускорение
25
м/с?
Диаметр шпинделя
10
мм
Материал гайки шпинделя
Катанная
подшипниковая
сталь
Материал шпинделя
Катанная
подшипниковая
сталь
Тип шпинделя
Шарико-винтовая
передача
Шаг шпинделя
10
мм/об
Интервалы обслуживания
Смазка
на
весь
срок
службы
Материал траверсы
Алюминиевый
сплавАнодированный
Реверсивный люфт
?
50
мкм
Параллелизм
0,1
мм
Параллельное перемещение по оси z
0,08
мм
Постоянное усилие подачи
100
Н
