ХАРАКТЕРИСТИКИ
ID
481594312
Бренд
Festo
Группа
Плавного
пуска
Замечания по материалу
Не
содержит
медь
и
тефлон
Материал уплотнения
NBR
(Бутадиен-нитрильный
каучук)
Материал штока
Легированная
сталь,
нержавеющая

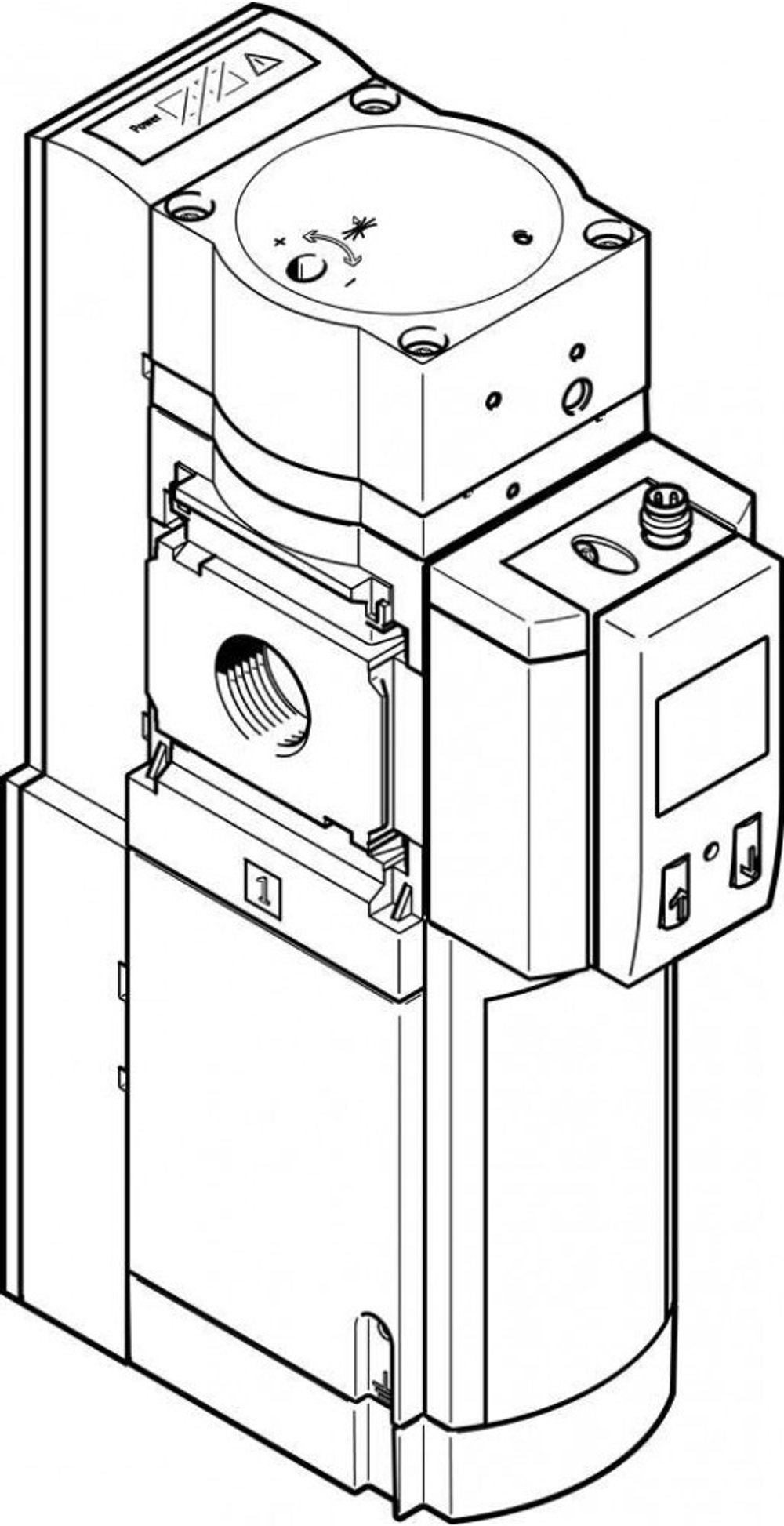

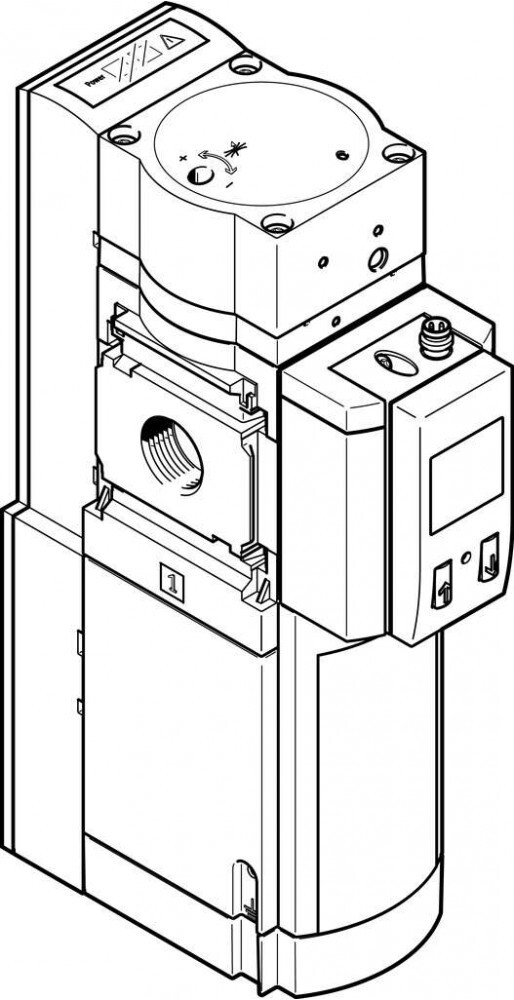

Наименование
Клапан
плавного
пуска/быстрого
выхлопа
Положение при сборке
Любое
Примечание по рабочей среде
Возможна
работа
со
смазкой
(впоследствии
требуется
постоянная
смазка)
Присоединение 1
1/2
Серия товара
MS6-SV
Соответствует стандарту
DIN
EN
ISO
13849-1
Сопротивление коррозии
2
-
Средняя
стойкость
к
коррозии
Температура окружающей среды
От
0
°C
до
+50
°C
Тип конструкции
Седло
поршня
Тип крепления
Линейный
монтаж.
С
принадлежностями
Авторизация
RCM
Mark
Документация PDF
Класс защиты
IP65
с
розеткой

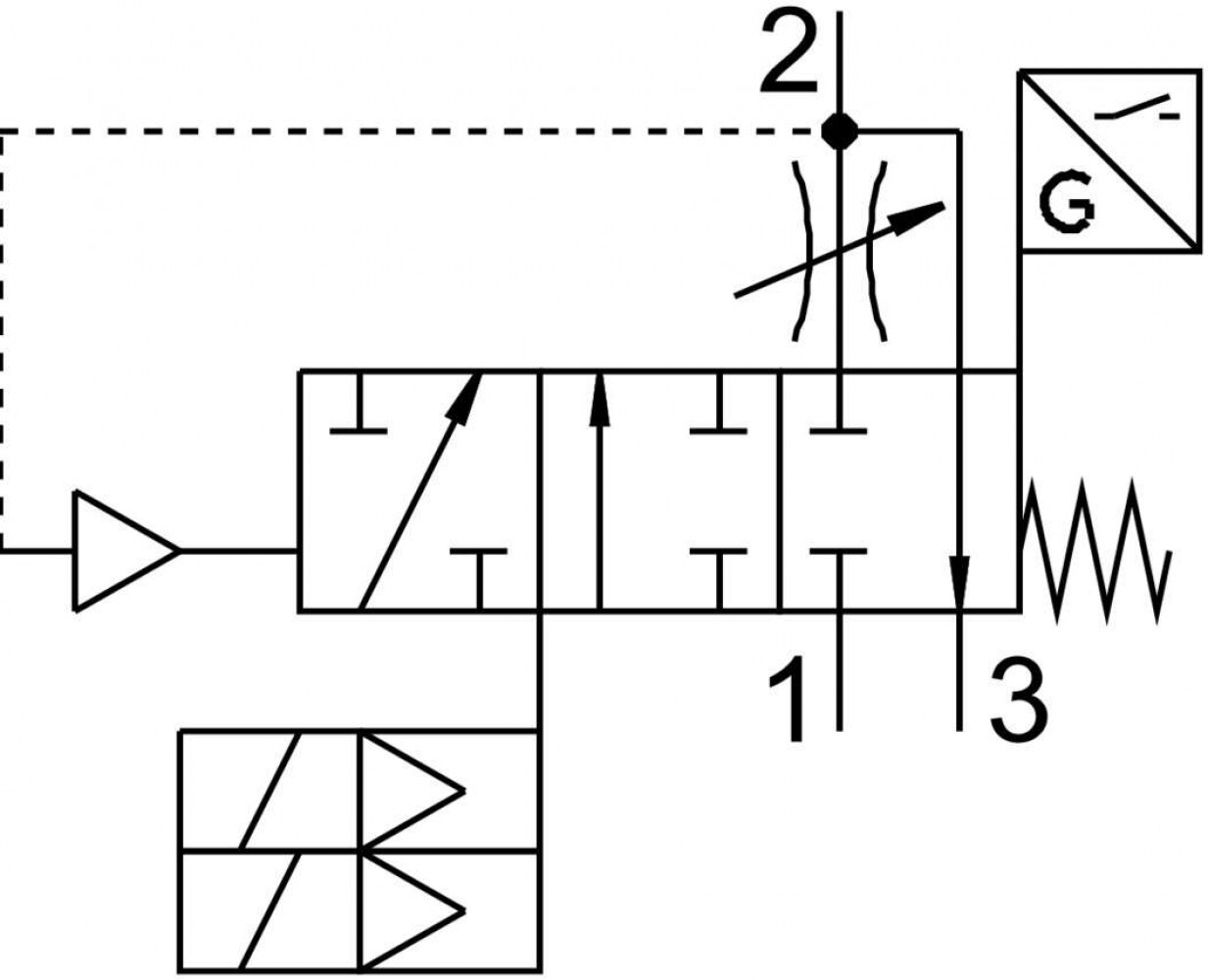

Количество линий и позиций
3/2
лин./поз
Максимальное рабочее давление
10
бар
Обозначение CE
В
соответствии
с
директивой
EU
по
электромагнитной
совместимости
EMCВ
соответствии
с
директивой
EU
по
машиностроению
Присоединение 2
1/2
Рабочий цикл
100%
Ссылка на PDF
Температура рабочей среды
От
0
°C
до
+50
°C
Температура хранения
От
0
°C
до
+50
°C
Тип оборудования
Клапаны
Тип управления
Электромагнитный
Электрическое подключение
Sub-D
9-пин
Ссылка на DataSheet
Материал корпуса
Алюминиевое
литье
под
давление
Ссылка на 3D
Оптимальные решения для
Для
подготовки
воздуха
Ссылка на CAD.
Допустимые колебания напряжения
±
10
%
Сопротивление ударной нагрузке
Шоковый
тест
с
уровнем
опасности
2
в
соответствии
с
FN
942017-5
и
EN
60068-2-27
Стойкость к вибрации
Тест
транспортного
применения
на
уровне
жесткости
2
в
соответствии
с
FN
942017-4
and
EN
60068-2-6
Индикация
С
датчиком
давления
Минимальное рабочее давление
3,5
бар
Рабочая позиция
Моностабильный
Ручное дублирование
Нет
Тип резьбы
G
Функция распределителя
Нормально
закрыт.
Функция
повышения
давления
Максимальный стандартный расход (л/мин)
4300
Монтажный шаг
62
мм
Тип пилотного управления
Непрямого
действия
Тип сброса
Механическая
пружина
Тип уплотнения
Мягкий
Функция быстрого выхлопа
Не
дросселируемый
Блок давления
Клапан
быстрого
выхлопа
Тип устройства
Индивидуальное
устройство
Присоединение 3
G1
Время включения
130
мс
Время выключения
40
мс
Сертификационный департамент
IFA
1001180
Уровень целостности безопасности (SIL)
С
выхлопом
/
SIL
3Предотвращение
внезапного
запуска
(подача
давления)/SIL3
Уровень представления (PL)
Vent/up
по
Категории
4,
PL
eПредотвращение
внезапного
запуска
(подача
давления)/до
категории
4,
Performance
Level
e
Функция безопасности
ВыхлопПредотвращение
внезапного
запуска
(подача
давления)
Максимальная частота переключения
1
Гц
Значение B
0,21
Значение С
19,3
Питание пилотного каскада
Внутренний
Защита от перекрытия
Нет
Отображение статуса сигнала
LEDПлавающий
контакт
Принцип позиционного обозначения
Принцип
магнитного
поршня
Стандартный расход на выхлоп 6 -> 0 бар
9
,000
л/мин
