ХАРАКТЕРИСТИКИ
ID
481593296
Бренд
Festo
Базовый вес на 0 мм хода
667
g
Дополнительный вес на 10 мм хода
34
g
Дополнительный коэффициент массы на 10 мм хода
9
g
Замечания по материалу
Содержит
PWIS
вещества
Конец штока
Наружная
резьба
Материал колбы цилиндра
Гладкое
анодирование
Материал крышки
Алюминиевый
сплав
Материал штока
Легированная
сталь,
нержавеющая
Определение позиции
Для
герконов
Перемещаемая масса при ходе 0 мм
198
g
Положение при сборке
Любое
Резьба на штоке
M10x1,25
Температура окружающей среды
0
°C

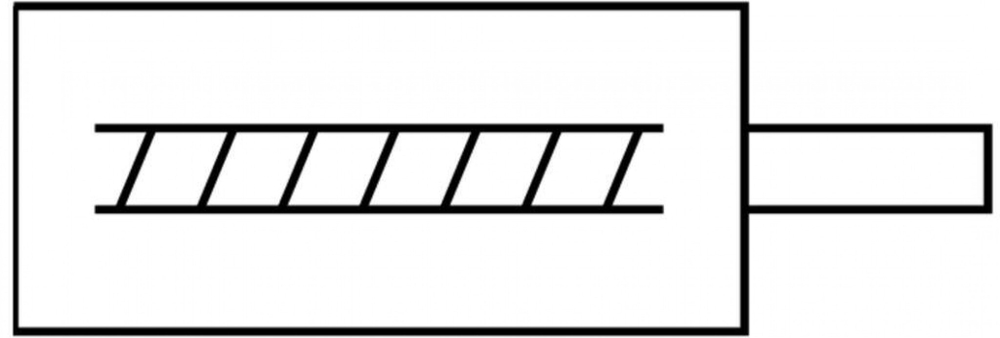

Тип конструкции
Электрический
цилиндр
с
винтовой
передачей.
Тип крепления
с
внутренней
резьбой
Ход
100
mm
Документация PDF
Класс защиты
IP40
Рабочий цикл
100
%
Ссылка на PDF
Температура хранения
-20
°C
Точность повторения
±0,05
mm
Ссылка на DataSheet
GTIN
4052568278267
Ссылка на CAD.
Упаковка товара
Единица
товара:
Штука;
Вес,
г:1034;
Длина,
мм:230;
Ширина,
мм:160;
Высота,
мм:90
Классификация сопротивления коррозии CRC
2
-
Средняя
стойкость
к
коррозии
Основан на стандарте
ISO
15552
Относительная влажность воздуха
0
-
95
%
Материал винтов
Сталь
Размер
32
Безопасны для пищевых продуктов
См.
Дополнительную
информацию
о
материале
Защита от скручивания/направляющая
с
направляющей
на
плоских
подшипниках
Макс. скорость
0,125
m/s
Тип мотора
Сервомотор
Движущий момент на холостом ходу
0,1
Nm
Макс. приводной момент
1,1
Nm
Макс. усилие подачи Fx
600
N
Макс. ускорение
2,5
m/s2
Массовый момент инерции JH на метр хода
1,6373
kgcm2
Массовый момент инерции JL на кг нагрузки
0,0016
kgcm2
Диаметр шпинделя
12
mm
Макс. радиальное усилие на приводном валу
115
N
Материал гайки шпинделя
Катанная
подшипниковая
сталь
Материал шпинделя
Катанная
подшипниковая
сталь
Тип шпинделя
Плоская
резьба
Шаг шпинделя
2,5
mm/U
Реверсивный люфт
100
µm
Макс. угловое отклонение штока +/-
0,25
deg
