ХАРАКТЕРИСТИКИ
ID
481593087
Бренд
Festo
Базовый вес на 0 мм хода
11123
g
Дополнительный вес на 10 мм хода
193
g
Дополнительный коэффициент массы на 10 мм хода
132
g
Замечания по материалу
Содержит
PWIS
вещества
Конец штока
Наружная
резьба
Материал колбы цилиндра
Гладкое
анодирование
Материал крышки
Алюминиевое
литье
Материал штока
Легированная
сталь,
нержавеющая
Определение позиции
Для
герконов
Перемещаемая масса при ходе 0 мм
8786
g
Положение при сборке
Любое
Резьба на штоке
M20x1,5
Температура окружающей среды
0
°C

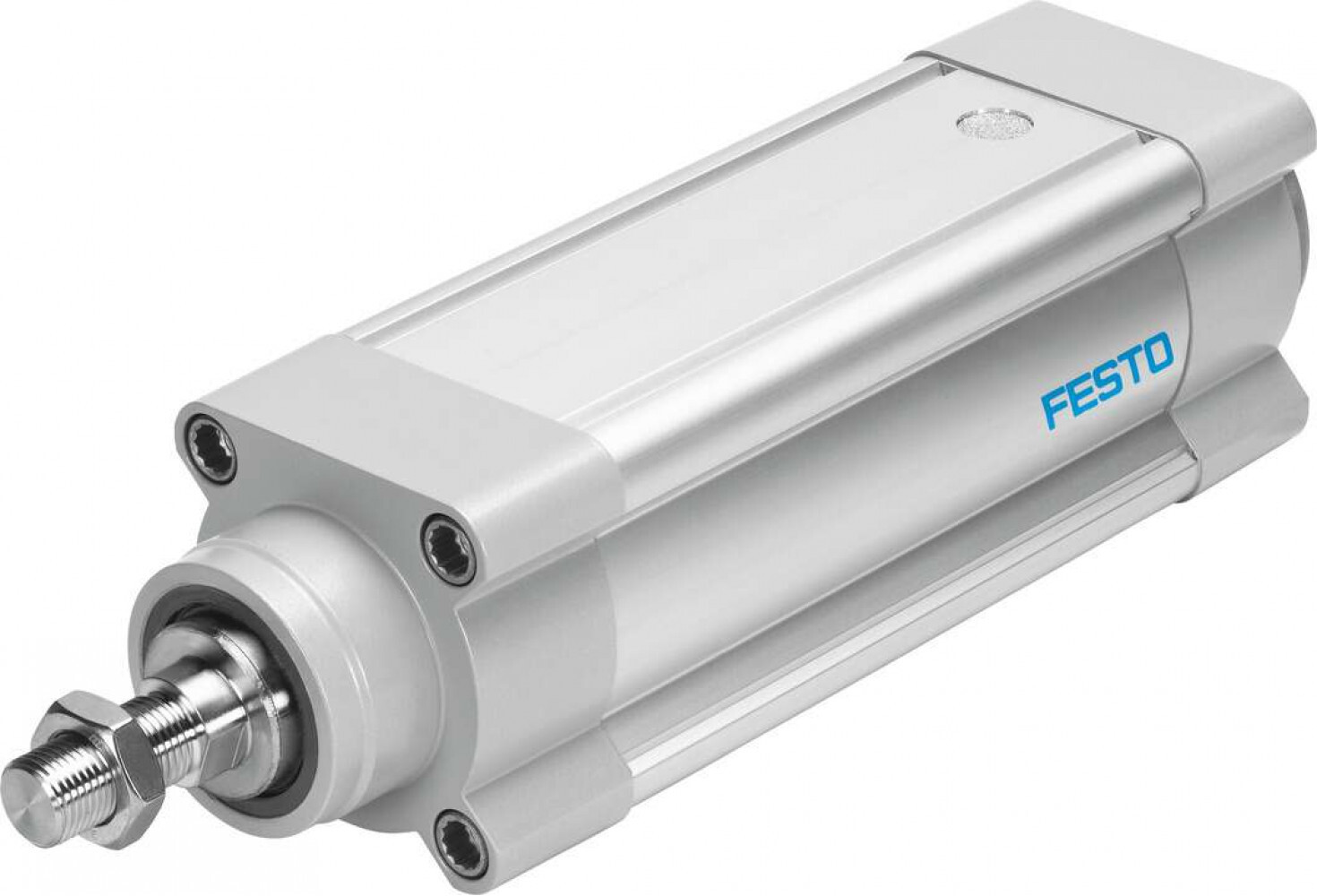

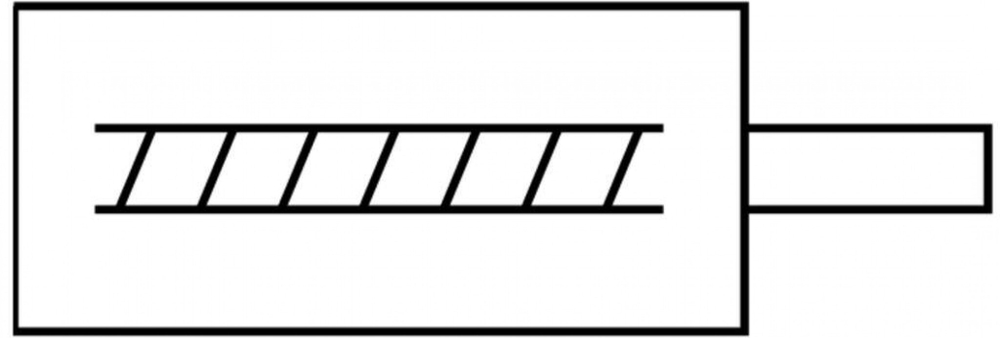

Тип конструкции
Электрический
цилиндр
с
шариковинтовой
передачей.
Тип крепления
или
принадлежности
Ход
300
mm
Документация PDF
Класс защиты
IP40
Рабочий цикл
100
%
Ссылка на PDF
Температура хранения
-20
°C
Точность повторения
±0,01
mm
Ссылка на DataSheet
GTIN
4052568222130
Ссылка на CAD.
Упаковка товара
Единица
товара:
Штука;
Вес,
г:15000;
Длина,
мм:650;
Ширина,
мм:110;
Высота,
мм:110
Классификация сопротивления коррозии CRC
2
-
Средняя
стойкость
к
коррозии
Основан на стандарте
ISO
15552
Относительная влажность воздуха
0
-
95
%
Материал винтов
Сталь
Размер
100
Безопасны для пищевых продуктов
См.
Дополнительную
информацию
о
материале
Защита от скручивания/направляющая
с
направляющей
на
плоских
подшипниках
Макс. скорость
0,17
m/s
Тип мотора
Сервомотор
Движущий момент на холостом ходу
0,7
Nm
Макс. приводной момент
16,9
Nm
Макс. усилие подачи Fx
17000
N
Макс. ускорение
5
m/s2
Массовый момент инерции JH на метр хода
18,978
kgcm2
Массовый момент инерции JL на кг нагрузки
0,00633
kgcm2
Диаметр шпинделя
40
mm
Макс. радиальное усилие на приводном валу
1100
N
Материал гайки шпинделя
Катанная
подшипниковая
сталь
Материал шпинделя
Катанная
подшипниковая
сталь
Тип шпинделя
Шарико-винтовой
шпиндель
Шаг шпинделя
5
mm/U
Реверсивный люфт
30
µm
Макс. угловое отклонение штока +/-
0,5
deg
