ХАРАКТЕРИСТИКИ
ID
481592606
Бренд
Festo
Базовый вес на 0 мм хода
818
g
Дополнительный вес на 10 мм хода
24
g
Дополнительный коэффициент массы на 10 мм хода
3,3
g
Замечания по материалу
Содержит
PWIS
вещества
Конец штока
Наружная
резьба
Материал штока
Легированная
сталь,
нержавеющая
Перемещаемая масса при ходе 0 мм
98
g
Положение при сборке
Любое
Резьба на штоке
M8
Температура окружающей среды
0
°C

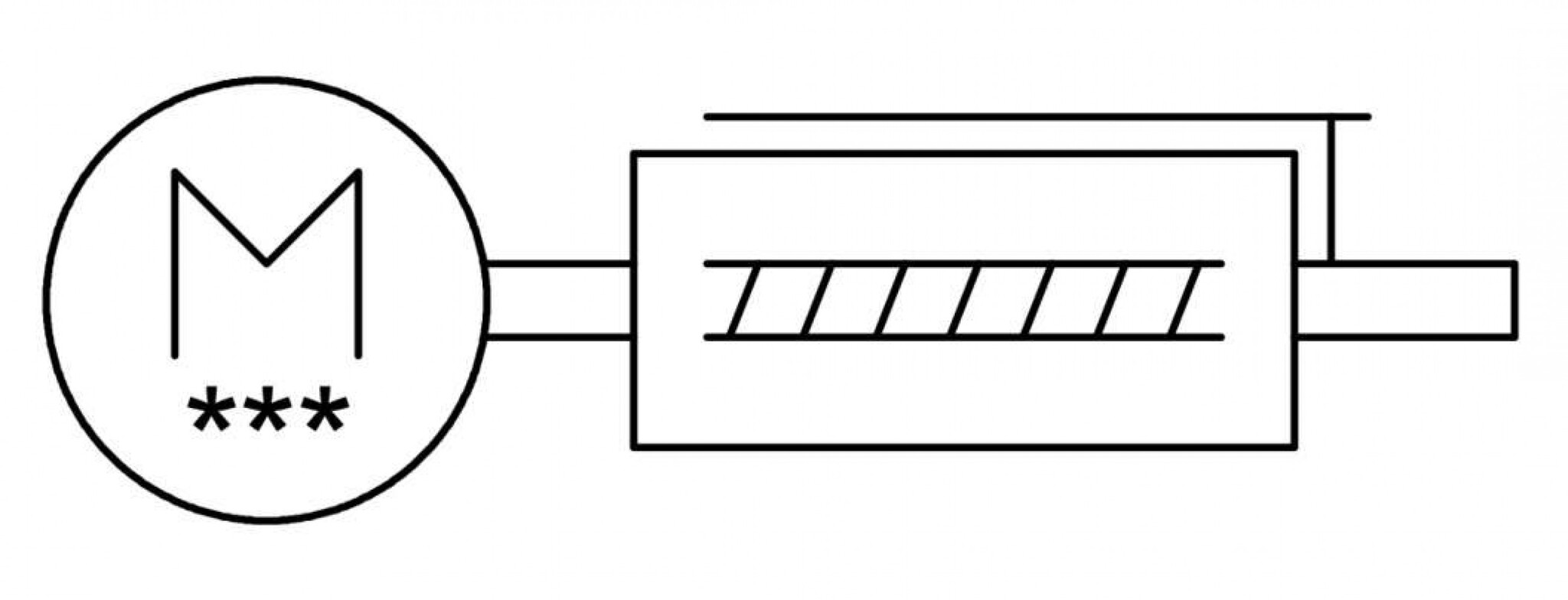

Тип конструкции
С
шарико-винтовой
передачей
Тип крепления
с
внутренней
резьбой
Ход
50
mm
Авторизация
RCM
Mark
Документация PDF
Класс защиты
IP40
Рабочий цикл
100
%
Ссылка на PDF
Температура хранения
-20
°C
Точность повторения
±0,02
mm
Ссылка на DataSheet
Материал корпуса
Smooth-anodised
wrought
aluminium
alloy
GTIN
4052568466039
Ссылка на CAD.
Упаковка товара
Единица
товара:
Штука;
Длина,
мм:280;
Ширина,
мм:160;
Высота,
мм:60
Дополнительные функции
User
interface
Вес продукта
938
g
Классификация сопротивления коррозии CRC
0
-
Нет
стойкости
к
коррозии
Обозначение CE (см. заявление о соответствии)
в
соответствии
с
директивой
EU
RoHS
KC mark
KC-EMV
Допустимые колебания напряжения
+/-
15
%
Макс. потребление тока
3000
mA
Сопротивление ударной нагрузке
Шоковый
тест
с
уровнем
опасности
1
в
соответствии
с
FN
942017-5
и
EN
60068-2-27
Стойкость к вибрации
Тест
траспортного
применения
на
уровне
жесткости
1
в
соответствии
с
FN
942017-4
and
EN
60068-2-6
Вход логической схемы
PNP
(положительное
переключение)
Относительная влажность воздуха
не
конденсирующий
Цифровые выходы
NPN
(коммутация
отрицательного
сигнала)
Режим готовности дисплея
LED
Размер
32
Дисплей
LED
Макс. длина линии
20
м
с
IO-Link
Номинальный ток
3
A
Примечание по окружающей температуре
Above
an
ambient
temperature
of
30
°C,
the
power
must
be
reduced
by
2%
per
K.
Защита от скручивания/направляющая
с
направляющей
на
плоских
подшипниках
Макс. скорость
0,079
m/s
Датчик положения ротора
Абсолютный
однооборотный
энкодер
Диапазон работы логических входов
24
V
Кол-во цифровых выходов на 24 В DC
2
Кол-во цифровых логических входов
2
Номинальное напряжение DC
24
V
Параметры конфигурации интерфейса
User
interface
Принцип измерения поворотного энкодера
Магнитный
Триггер энкодера положения ротора
16
Bit
Характеристики логических входов
Без
гальванической
развязки
Характеристики цифровых выходов
Без
гальванической
развязки
Класс защиты изоляции
B
Тип мотора
Шаговый
мотор
Тарировка
Фиксирующий
упор,
негативный
Макс. момент Mx
0
Nm
Макс. момент My
1,5
Nm
Макс. момент Mz
1,5
Nm
Макс. усилие подачи Fx
150
N
Макс. ускорение
1,5
m/s2
Резерв хода
0
mm
Диаметр шпинделя
8
mm
Макс. радиальное усилие на приводном валу
75
N
Материал гайки шпинделя
Сталь
Материал шпинделя
Катанная
подшипниковая
сталь
Тип шпинделя
Шарико-винтовая
передача
Шаг шпинделя
3
mm/U
Реверсивный люфт
100
µm
Макс. угловое отклонение штока +/-
1
deg
