ХАРАКТЕРИСТИКИ
ID
481591929
Бренд
Festo
Базовый вес на 0 мм хода
3500
g
Дополнительный вес на 10 мм хода
73
g
Замечания по материалу
Содержит
PWIS
вещества
Перемещаемая масса при ходе 0 мм
901
g
Положение при сборке
Любое
Температура окружающей среды
0
°C

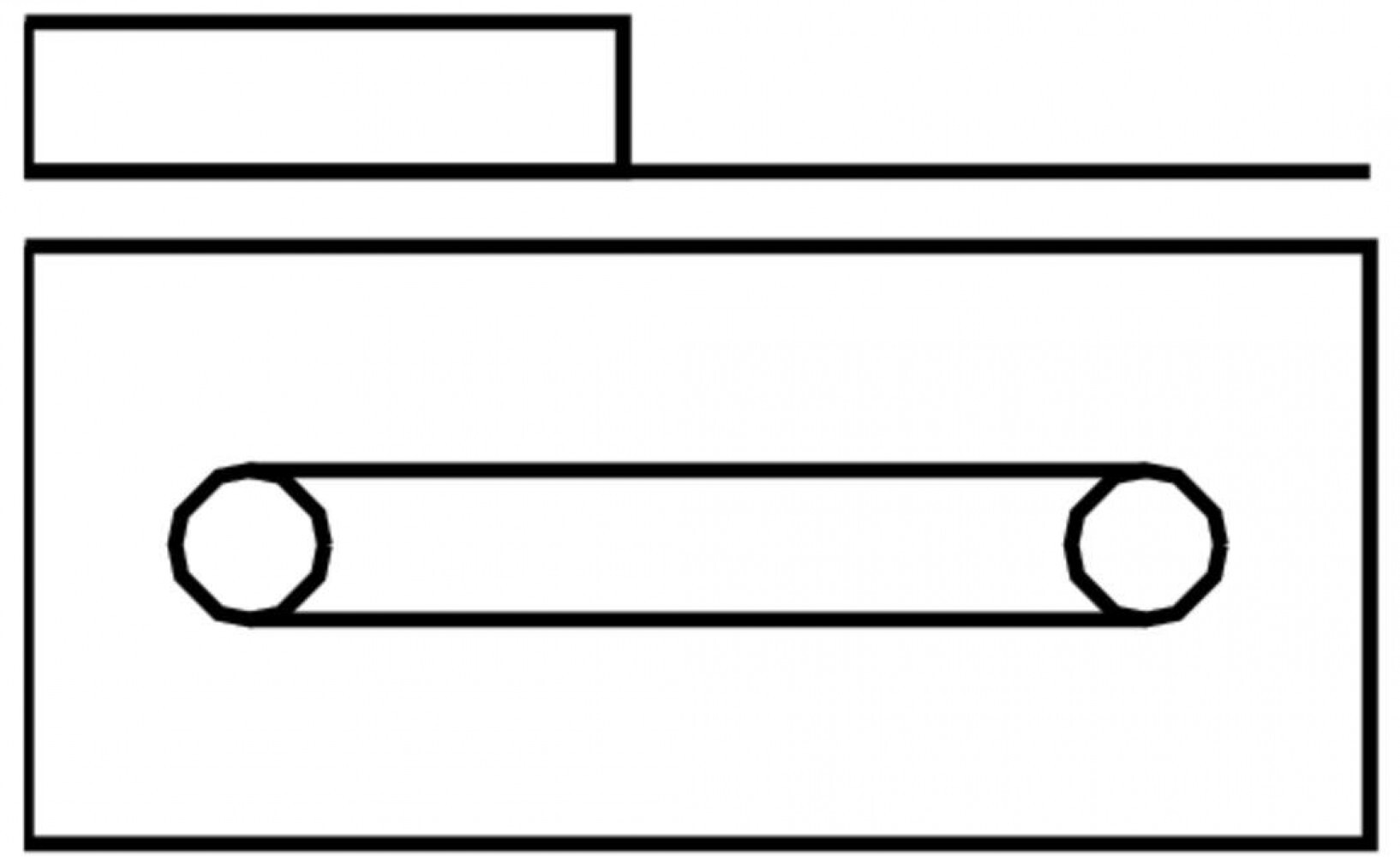

Тип конструкции
С
зубчатым
ремнем
Документация PDF
Класс защиты
IP40
Рабочий цикл
100
%
Ссылка на PDF
Точность повторения
±0,1
mm
Ссылка на DataSheet
GTIN
4052568296193
Ссылка на CAD.
Упаковка товара
Единица
товара:
Штука;
Вес,
г:9200
Вес продукта
9327
g
Размер
80
Направляющая
передача
типа
""винт
-
гайка""
с
циркулирующими
шариками
с
направляющей
Перемещаемая масса
901
g
Макс. скорость
1,5
m/s
Материал профиля
Анодированный
алюминий
Метод измерения; датчик перемещения
Инкрементальный
Рабочий ход
800
mm
Тип мотора
Сервомотор
Движущий момент на холостом ходу
0,413
Nm
Материал зубчатого ремня
Полихлоропрен
со
стекловолокном"
Шаг зубчатого ремня
3
mm
Коэффициент подачи
105
mm/U
Макс. момент Mx
59,8
Nm
Макс. момент My
56,2
Nm
Макс. момент Mz
56,2
Nm
Макс. приводной момент
4,178
Nm
Макс. усилие Fy
900
N
Макс. усилие Fz
2700
N
Макс. усилие подачи Fx
250
N
Макс. ускорение
15
m/s2
Массовый момент инерции JH на метр хода
0,1927
kgcm2
Массовый момент инерции JL на кг нагрузки
2,793
kgcm2
Материал каретки
Закаленная
сталь
Материал концевых крышек
Алюминиевое
литье,
с
покрытием
Материал направляющей рейки
Закаленная
сталь
Моменты инерции сечения 2-ой степени Iy
1370000
mm4
Моменты инерции сечения 2-ой степени Iz
1660000
mm4
Резерв хода
0
mm
Эффективный диаметр приводной шестерни
33,42
mm
Крутящий момент инерции
90500
mm4
Макс. сопротивление в холостом режиме
24,7
N
Материал крышки привода
Алюминиевое
литье,
с
покрытием
Материал шкива
Легированная
сталь,
нержавеющая
Удлинение зубчатого ремня
0,2
%
Вес каретки
272
g
Материал закрывающей ленты
Лента
из
нержавеющей
стали
