ХАРАКТЕРИСТИКИ
ID
481591918
Бренд
Festo
Базовый вес на 0 мм хода
1775
g
Дополнительный вес на 10 мм хода
43
g
Замечания по материалу
Содержит
PWIS
вещества
Перемещаемая масса при ходе 0 мм
482
g
Положение при сборке
Любое
Температура окружающей среды
0
°C

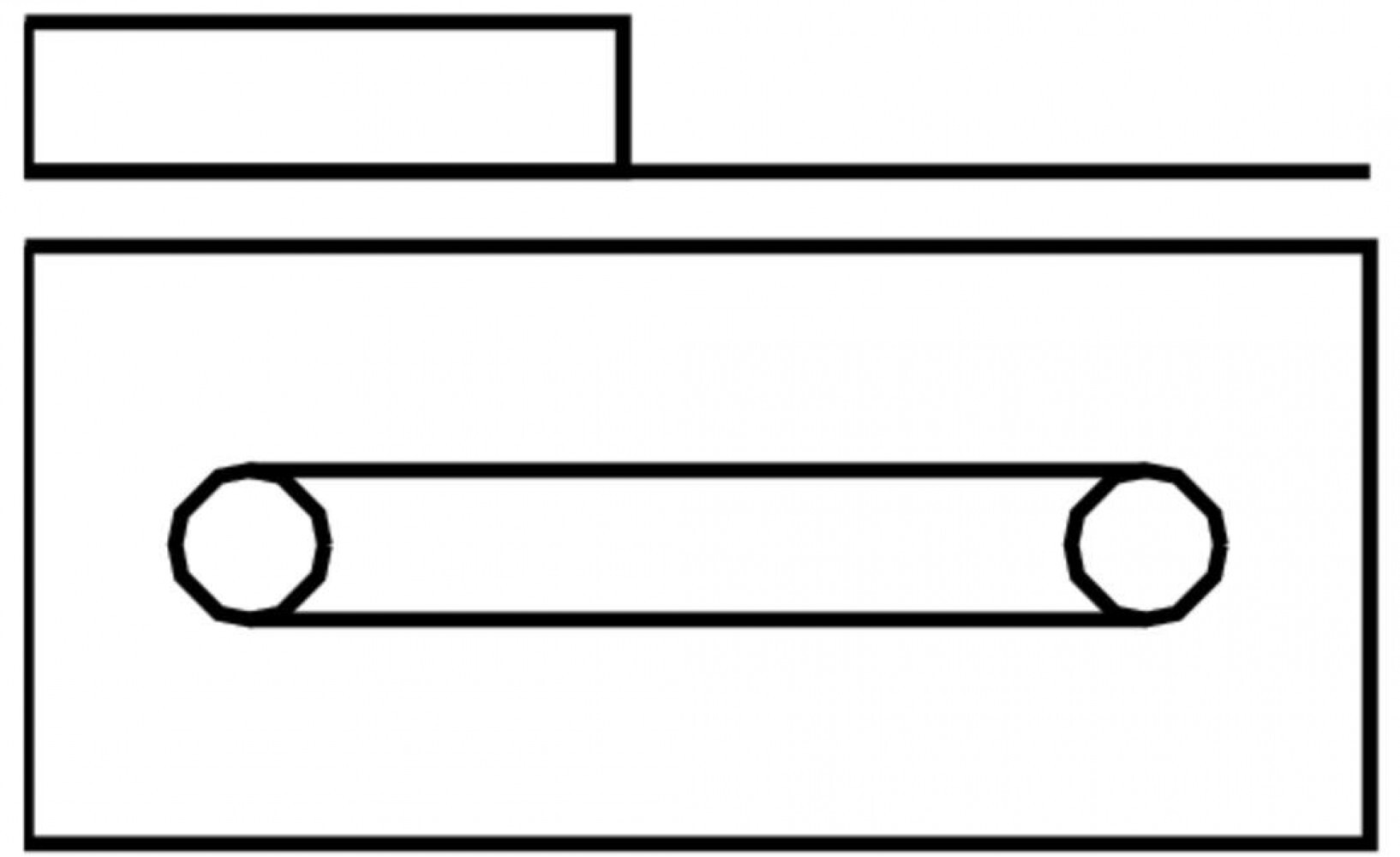

Тип конструкции
С
зубчатым
ремнем
Документация PDF
Класс защиты
IP40
Рабочий цикл
100
%
Ссылка на PDF
Точность повторения
±0,1
mm
Ссылка на DataSheet
GTIN
4052568296148
Ссылка на CAD.
Упаковка товара
Единица
товара:
Штука;
Вес,
г:10000
Вес продукта
10280
g
Размер
60
Направляющая
передача
типа
""винт
-
гайка""
с
циркулирующими
шариками
с
направляющей
Перемещаемая масса
482
g
Макс. скорость
1,5
m/s
Материал профиля
Анодированный
алюминий
Метод измерения; датчик перемещения
Инкрементальный
Рабочий ход
2000
mm
Тип мотора
Сервомотор
Движущий момент на холостом ходу
0,194
Nm
Материал зубчатого ремня
Полихлоропрен
со
стекловолокном"
Шаг зубчатого ремня
3
mm
Коэффициент подачи
78
mm/U
Макс. момент Mx
29,1
Nm
Макс. момент My
31,8
Nm
Макс. момент Mz
31,8
Nm
Макс. приводной момент
1,49
Nm
Макс. усилие Fy
600
N
Макс. усилие Fz
1800
N
Макс. усилие подачи Fx
120
N
Макс. ускорение
15
m/s2
Массовый момент инерции JH на метр хода
0,0851
kgcm2
Массовый момент инерции JL на кг нагрузки
1,5411
kgcm2
Материал каретки
Закаленная
сталь
Материал концевых крышек
Алюминиевое
литье,
с
покрытием
Материал направляющей рейки
Закаленная
сталь
Моменты инерции сечения 2-ой степени Iy
441000
mm4
Моменты инерции сечения 2-ой степени Iz
542000
mm4
Резерв хода
0
mm
Эффективный диаметр приводной шестерни
24,83
mm
Крутящий момент инерции
29800
mm4
Макс. сопротивление в холостом режиме
15,6
N
Материал крышки привода
Алюминиевое
литье,
с
покрытием
Материал шкива
Легированная
сталь,
нержавеющая
Удлинение зубчатого ремня
0,124
%
Вес каретки
139
g
Материал закрывающей ленты
Лента
из
нержавеющей
стали
