ХАРАКТЕРИСТИКИ
ID
481591869
Бренд
Festo
Базовый вес на 0 мм хода
15680
g
Дополнительный вес на 10 мм хода
106
g
Замечания по материалу
Соответствует
директиве
по
ограничению
использования
опасных
веществ
(RoHS)
Положение при сборке
Любое
Температура окружающей среды
-10
°C

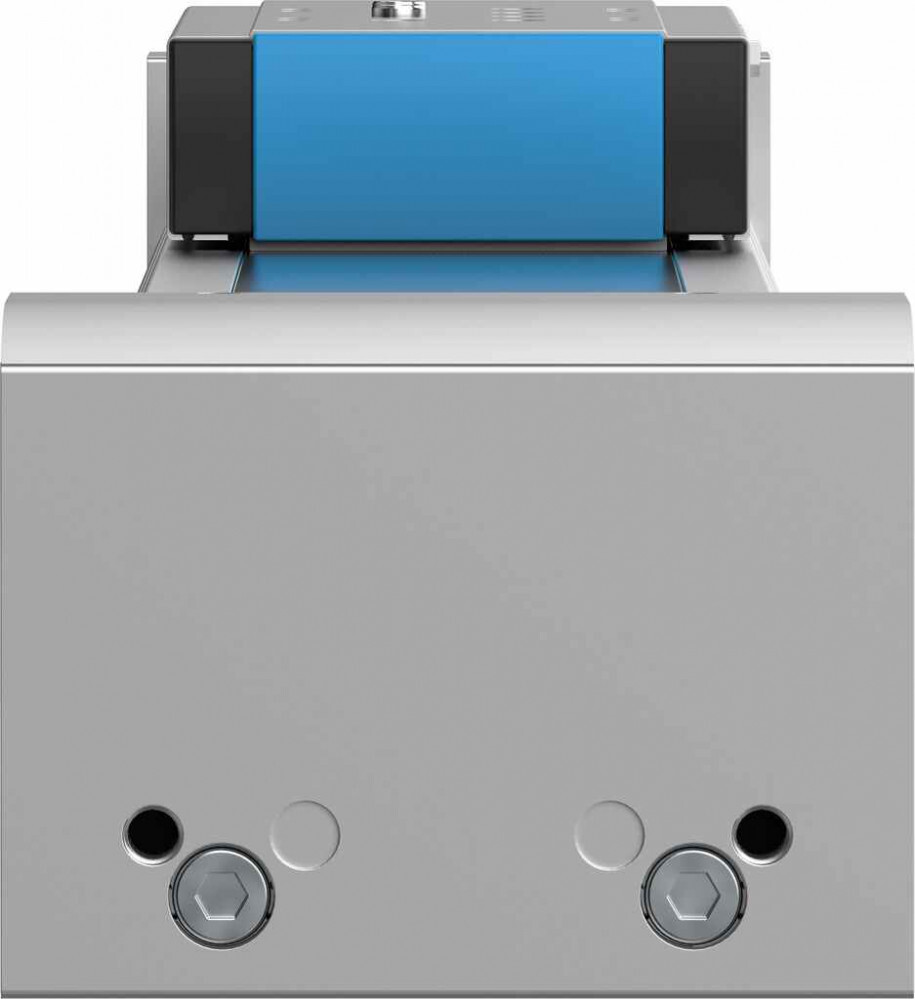

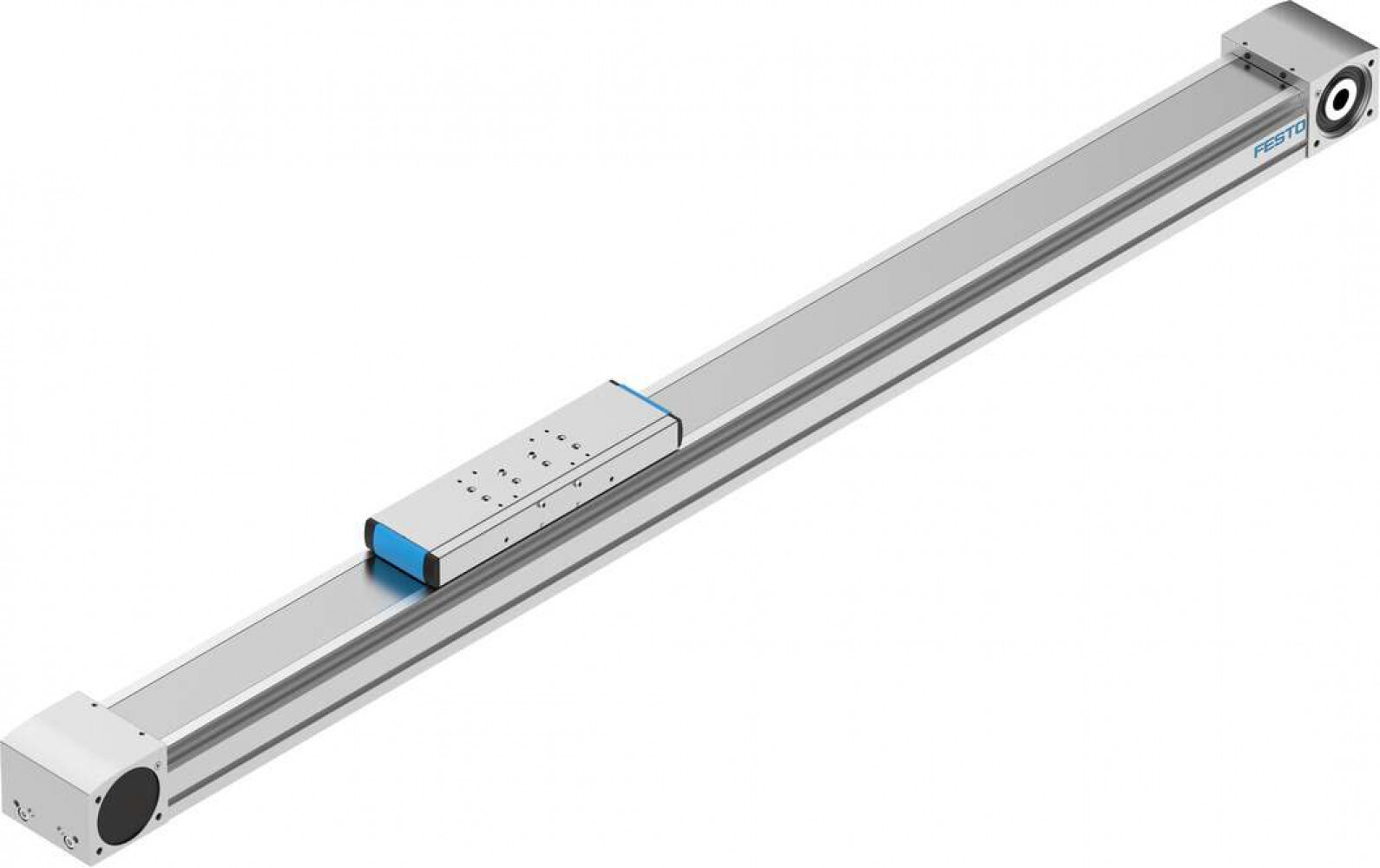

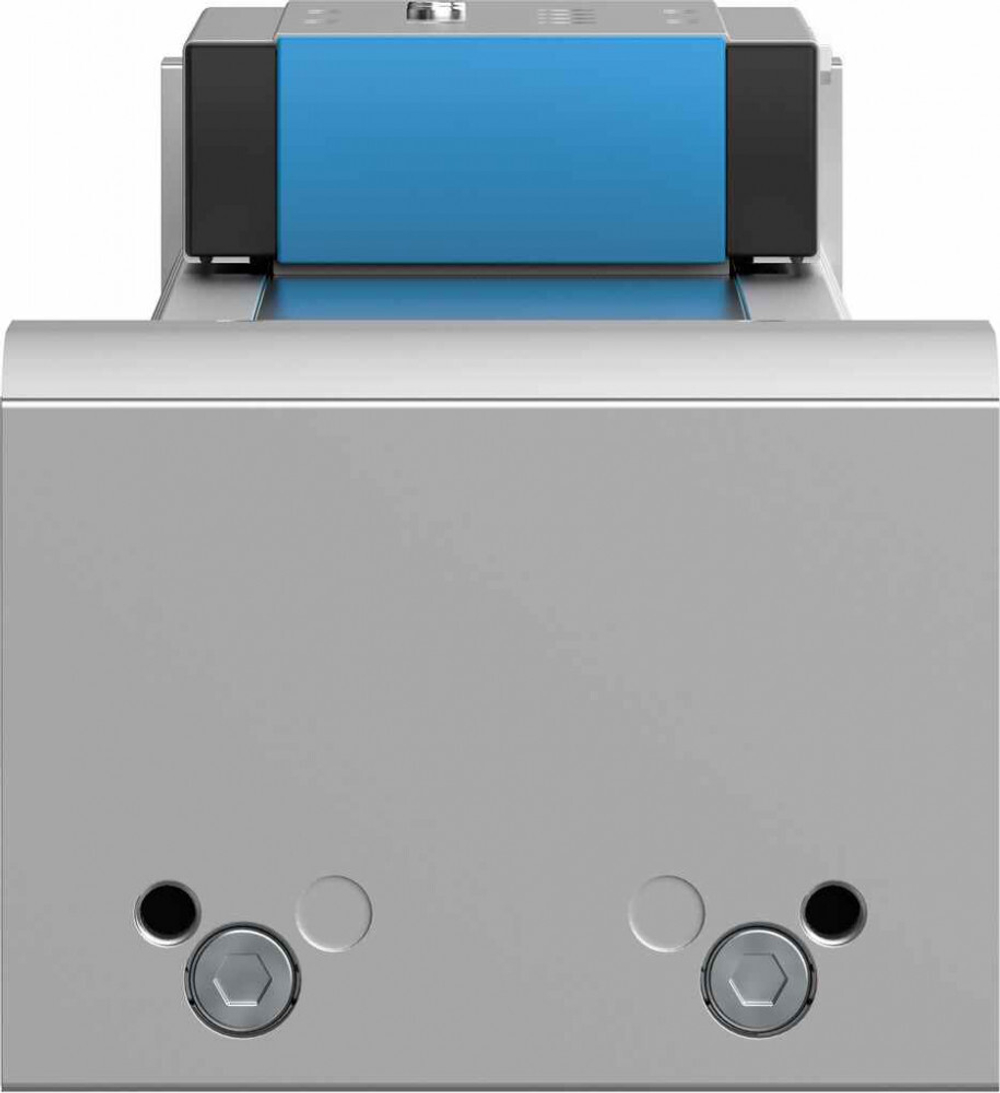

Тип конструкции
Электромеханический
линейный
привод
Документация PDF
Класс защиты
IP40
Рабочий цикл
100
%
Ссылка на PDF
Точность повторения
±0,08
mm
Ссылка на DataSheet
GTIN
4052568286699
Ссылка на CAD.
Упаковка товара
Единица
товара:
Штука;
Вес,
г:26300
Размер
120
Направляющая
передача
типа
""винт
-
гайка""
с
циркулирующими
шариками
с
направляющей
Макс. скорость
5
m/s
Материал профиля
Анодированный
Метод измерения; датчик перемещения
Инкрементальный
Рабочий ход
1200
mm
Тип мотора
Сервомотор
Движущий момент на холостом ходу
2,8
Nm
Материал зубчатого ремня
полихлоропрен
со
стекловолокном
и
нейлоновым
покрытием"
Шаг зубчатого ремня
5
mm
Коэффициент подачи
165
mm/U
Макс. момент Mx
104
Nm
Макс. момент My
680
Nm
Макс. момент Mz
680
Nm
Макс. приводной момент
34,1
Nm
Макс. усилие Fy
5500
N
Макс. усилие Fz
6890
N
Макс. усилие подачи Fx
1300
N
Макс. ускорение
50
m/s2
Массовый момент инерции JH на метр хода
2,15
kgcm2
Массовый момент инерции JL на кг нагрузки
6,9
kgcm2
Материал зажимной детали зубчатого ремня
Отливка
из
нержавеющей
стали
Материал каретки
Закаленная
сталь
Материал направляющей рейки
Закаленная
сталь
Моменты инерции сечения 2-ой степени Iy
1264580
mm4
Моменты инерции сечения 2-ой степени Iz
4365790
mm4
Резерв хода
0
mm
Эффективный диаметр приводной шестерни
52,52
mm
Крутящий момент инерции
435680
mm4
Макс. сопротивление в холостом режиме
76,2
N
Материал крышки привода
Алюминиевый
сплав
Материал шкива
Легированная
сталь,
нержавеющая
Удлинение зубчатого ремня
0,21
%
Вес дополнительной каретки
3240
g
Вес каретки
4190
g
Массовый момент инерции JW для дополнительной каретки
28,91
kgcm2
Материал закрывающей ленты
Лента
из
нержавеющей
стали
