ХАРАКТЕРИСТИКИ
ID
481592946
Базовый вес на 0 мм хода
225
г
Бренд
Festo
Диаметр шпинделя
8
мм
Документация PDF
Дополнительный вес на 10 мм хода
24
г
Дополнительный коэффициент массы на 10 мм хода
3,3
г
Замечания по материалу
Содержит
PWIS
вещества.
Соответствует
директиве
RoHS
Защита от скручивания/направляющая
С
направляющей
на
плоских
подшипниках
Класс защиты
IP40
Конец штока
Наружная
резьба
Макс усилие подачи Fx
150
H
Максимальная скорость
0,188
м/с
Максимальное радиальное усилие на приводном валу
75
Н
Максимальное угловое отклонение штока
+/-1°
Максимальное ускорение
5
м/с?
Максимальный момент Mx
0
Нм
Максимальный момент My
1,5
Нм
Максимальный момент Mz
1,5
Нм
Массовый момент инерции JH на метр хода
0,0256
кг·см?
Массовый момент инерции JL на кг нагрузки
0,0023
кг·см?
Материал гайки шпинделя
Сталь
Материал корпуса
Алюминий.
Гладкое
анодирование
Материал шпинделя
Катанная
подшипниковая
сталь
Материал штока
Легированная
сталь,
нержавеющая

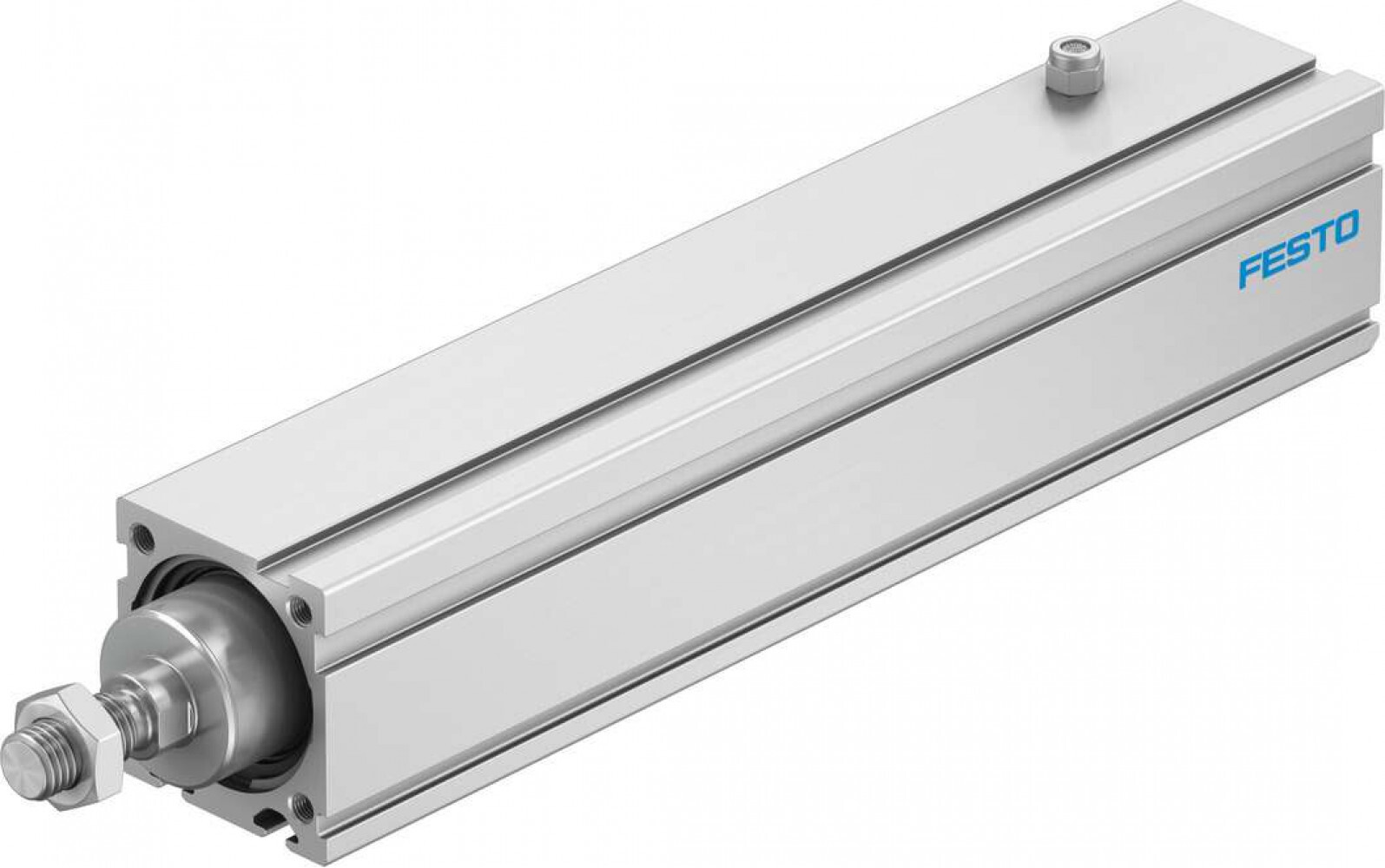

Наименование
Электро-цилиндр
Относительная влажность воздуха
От
0
до
95%
не
конденсирующий
Перемещаемая масса при ходе 0 мм
98
г
Положение при сборке
Любое
Рабочий цикл
100
%
Размер
32
мм
Реверсивный люфт
100
мкм
Резерв хода
0
мм
Резьба на штоке
M8
Серия товара
EPCC
Сопротивление коррозии
0
-
Нет
стойкости
к
коррозии
Ссылка на CAD.
Ссылка на DataSheet
Ссылка на PDF
Температура окружающей среды
От
0
°C
до
+60
°C
Температура хранения
От
-20
°C
до
+60
°C
Тип конструкции
С
шарико-винтовой
передачей
Тип крепления
С
внутренней
резьбой.
С
принадлежностями
Тип мотора
Шаговый
мотор.
Сервомотор
Тип оборудования
Электроцилиндры
Тип шпинделя
Шарико-винтовая
передача
Точность повторения
±0,02
мм
Ход
25
мм
Шаг шпинделя
3
мм/U
Энергия удара в крайних положениях
0,0036
Дж
