ХАРАКТЕРИСТИКИ
ID
481592937
Бренд
Festo
Базовый вес на 0 мм хода
225
г
Дополнительный вес на 10 мм хода
24
г
Дополнительный коэффициент массы на 10 мм хода
3,3
г
Замечания по материалу
Содержит
PWIS
вещества.
Соответствует
директиве
RoHS
Конец штока
Наружная
резьба
Материал штока
Легированная
сталь,
нержавеющая

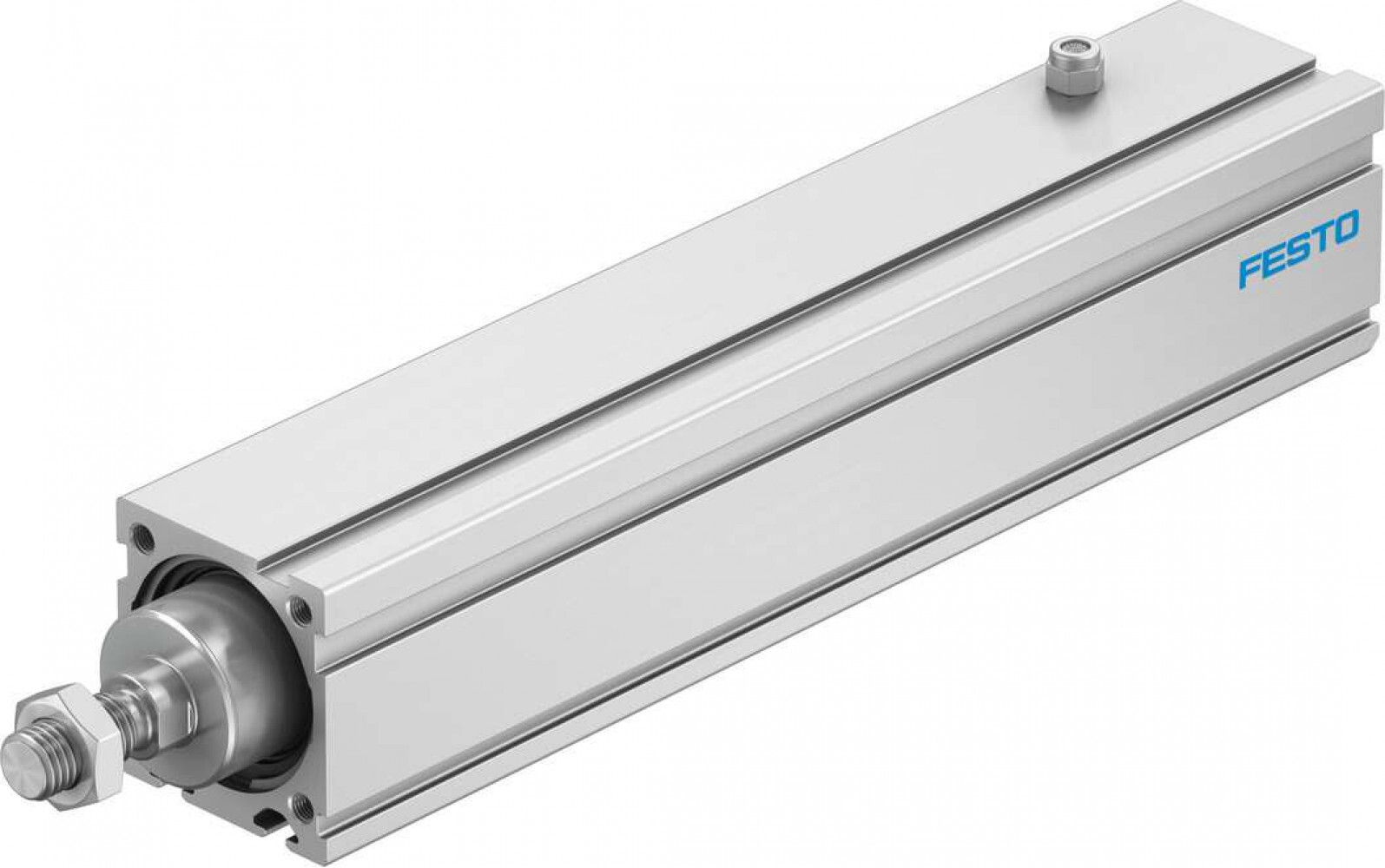

Наименование
Электро-цилиндр
Перемещаемая масса при ходе 0 мм
98
г
Положение при сборке
Любое
Резьба на штоке
M8
Серия товара
EPCC
Сопротивление коррозии
0
-
Нет
стойкости
к
коррозии
Температура окружающей среды
От
0
°C
до
+60
°C

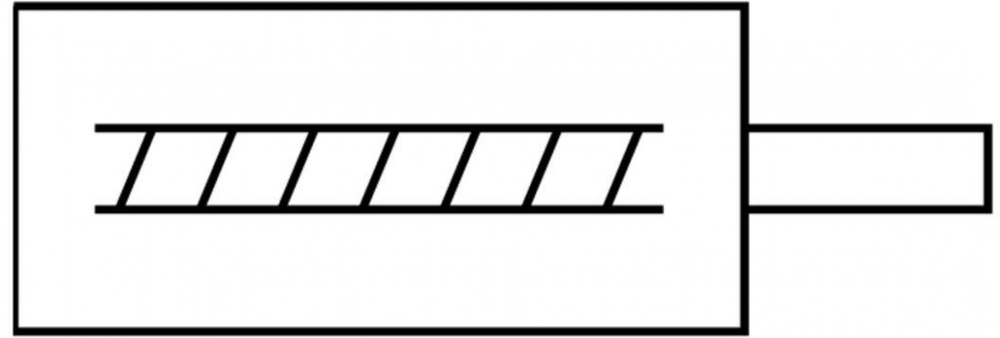

Тип конструкции
С
шарико-винтовой
передачей
Тип крепления
С
внутренней
резьбой.
С
принадлежностями
Ход
175
мм
Энергия удара в крайних положениях
0,0036
Дж
Документация PDF
Класс защиты
IP40
Рабочий цикл
100
%
Ссылка на PDF
Температура хранения
От
-20
°C
до
+60
°C
Тип оборудования
Электроцилиндры
Точность повторения
±0,02
мм
Ссылка на DataSheet
Материал корпуса
Алюминий.
Гладкое
анодирование
Ссылка на CAD.
Относительная влажность воздуха
От
0
до
95%
не
конденсирующий
Размер
32
мм
Защита от скручивания/направляющая
С
направляющей
на
плоских
подшипниках
Максимальная скорость
0,5
м/с
Максимальный момент Mx
0
Нм
Максимальный момент My
1,5
Нм
Максимальный момент Mz
1,5
Нм
Максимальное радиальное усилие на приводном валу
75
Н
Тип мотора
Шаговый
мотор.
Сервомотор
Массовый момент инерции JH на метр хода
0,0311
кг·см?
Массовый момент инерции JL на кг нагрузки
0,0162
кг·см?
Резерв хода
0
мм
Максимальное ускорение
15
м/с?
Диаметр шпинделя
8
мм
Материал гайки шпинделя
Сталь
Материал шпинделя
Катанная
подшипниковая
сталь
Тип шпинделя
Шарико-винтовая
передача
Шаг шпинделя
8
мм/U
Реверсивный люфт
100
мкм
Макс усилие подачи Fx
150
H
Максимальное угловое отклонение штока
+/-1°
