ХАРАКТЕРИСТИКИ
ID
481591837
Бренд
Festo
Замечания по материалу
Содержит
PWIS
вещества
Положение при сборке
Любое
Температура окружающей среды
-10
°C

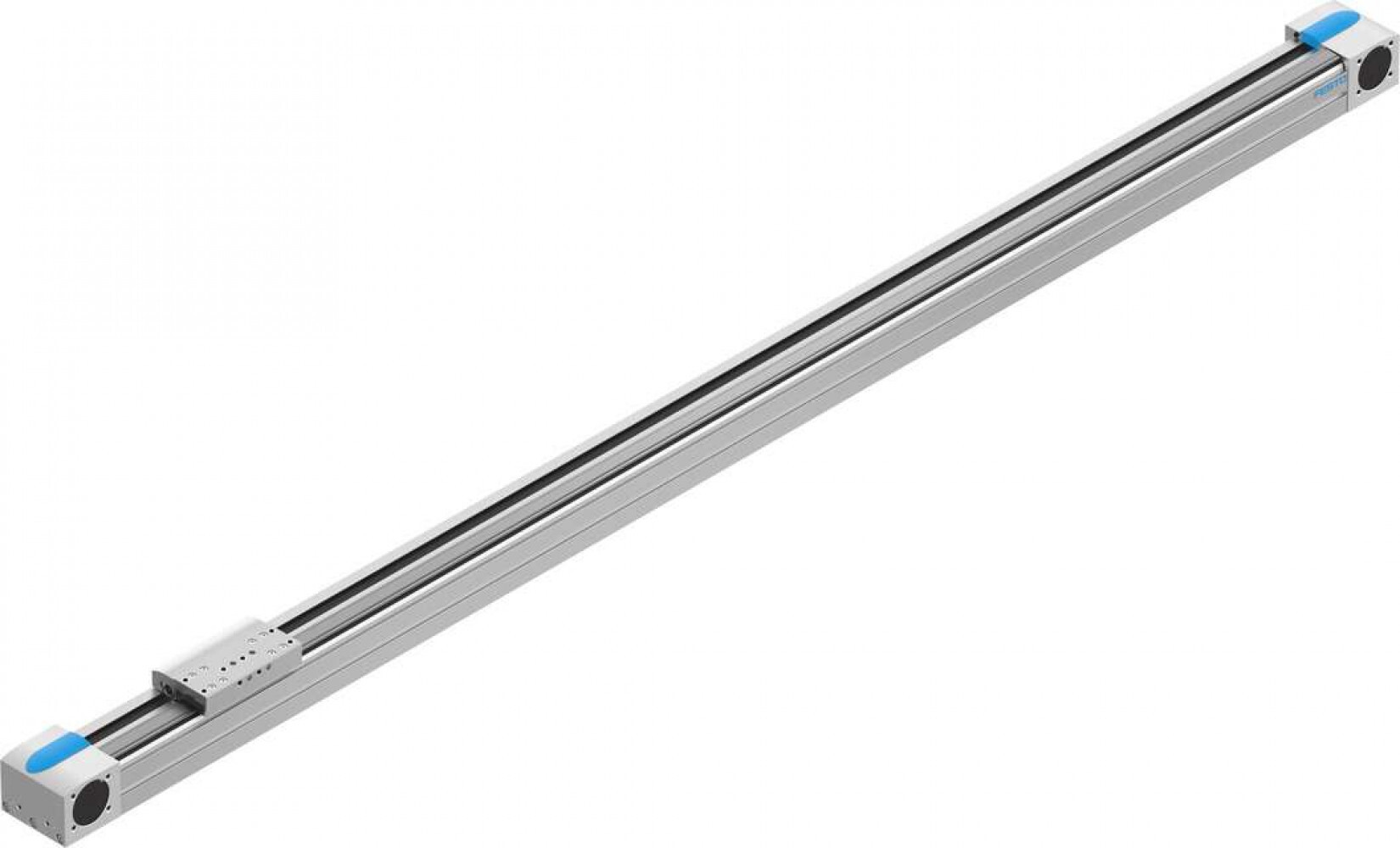

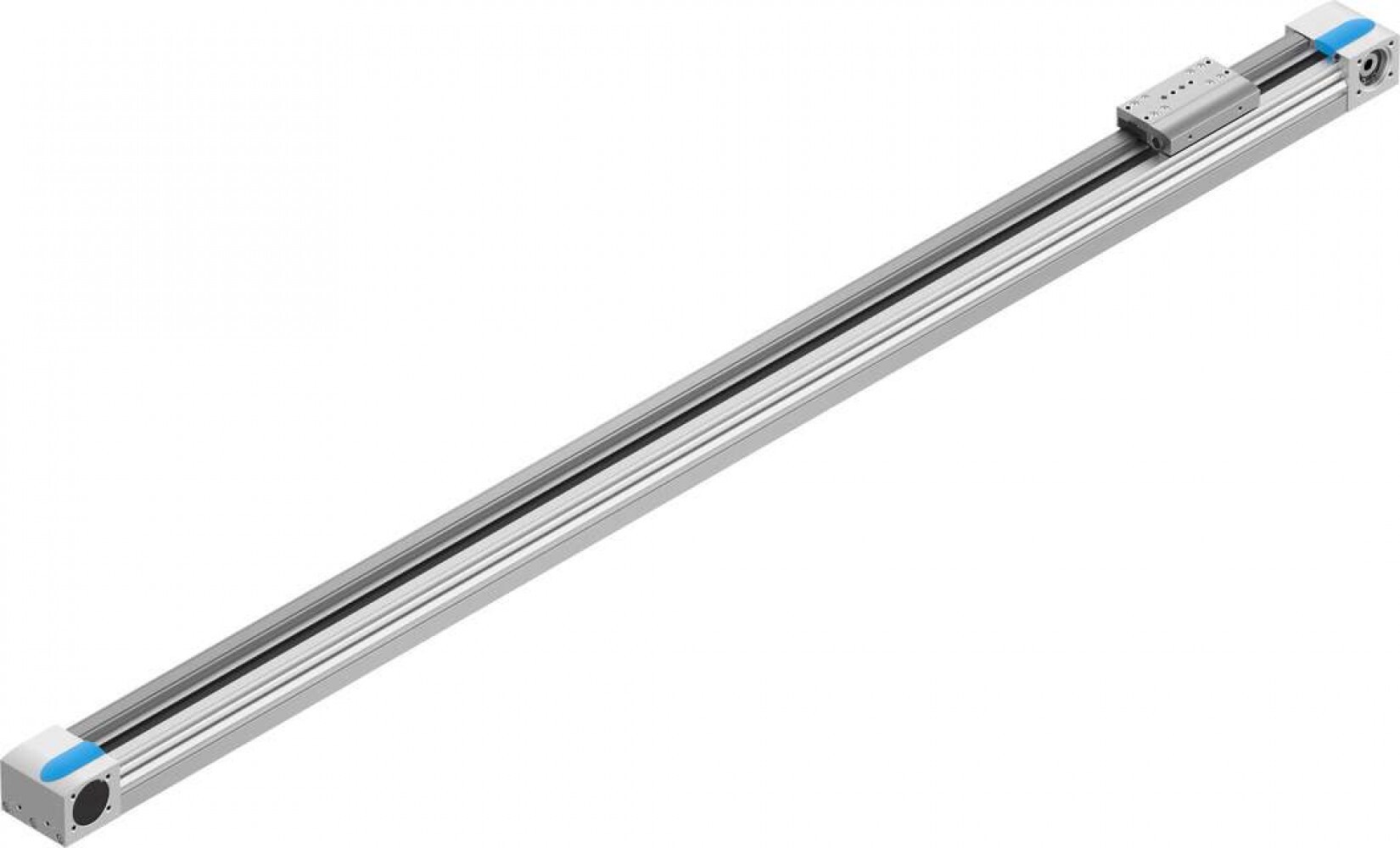

Тип конструкции
Электромеханический
линейный
привод
Документация PDF
Класс защиты
IP40
Рабочий цикл
100
%
Ссылка на PDF
Точность повторения
±0,08
mm
Ссылка на DataSheet
GTIN
4052568268152
Ссылка на CAD.
Упаковка товара
#ЗНАЧ!
Размер
70
Направляющая
передача
типа
""винт
-
гайка""
с
циркулирующими
шариками
с
направляющей
Макс. скорость
5
m/s
Материал профиля
Анодированный
Рабочий ход
1200
mm
Тип мотора
Шаговый
мотор
Материал зубчатого ремня
полихлоропрен
со
стекловолокном
и
нейлоновым
покрытием"
Шаг зубчатого ремня
3
mm
Коэффициент подачи
78
mm/U
Макс. момент Mx
16
Nm
Макс. усилие Fy
1850
N
Макс. усилие Fz
1850
N
Макс. усилие подачи Fx
100
N
Макс. ускорение
50
m/s2
Массовый момент инерции JH на метр хода
0,11
kgcm2
Массовый момент инерции JL на кг нагрузки
1,54
kgcm2
Материал зажимной детали зубчатого ремня
Никелирование
Материал каретки
Сталь
Материал концевых крышек
Алюминиевый
сплав
Материал направляющей рейки
Сталь
Моменты инерции сечения 2-ой степени Iy
577000
mm4
Резерв хода
0
mm
Эффективный диаметр приводной шестерни
24,83
mm
Крутящий момент инерции
240000
mm4
Макс. сопротивление в холостом режиме
14,5
N
Материал крышки привода
Алюминиевый
сплав
Материал шкива
Легированная
сталь,
нержавеющая
Моменты инерции сечения 2-ой степени Ix
395000
mm4
Удлинение зубчатого ремня
0,08
%
