ХАРАКТЕРИСТИКИ
ID
481592035
Бренд
Festo
Замечания по материалу
Соответствует
директиве
по
ограничению
использования
опасных
веществ
(RoHS)
Положение при сборке
Любое
Температура окружающей среды
-10
°C

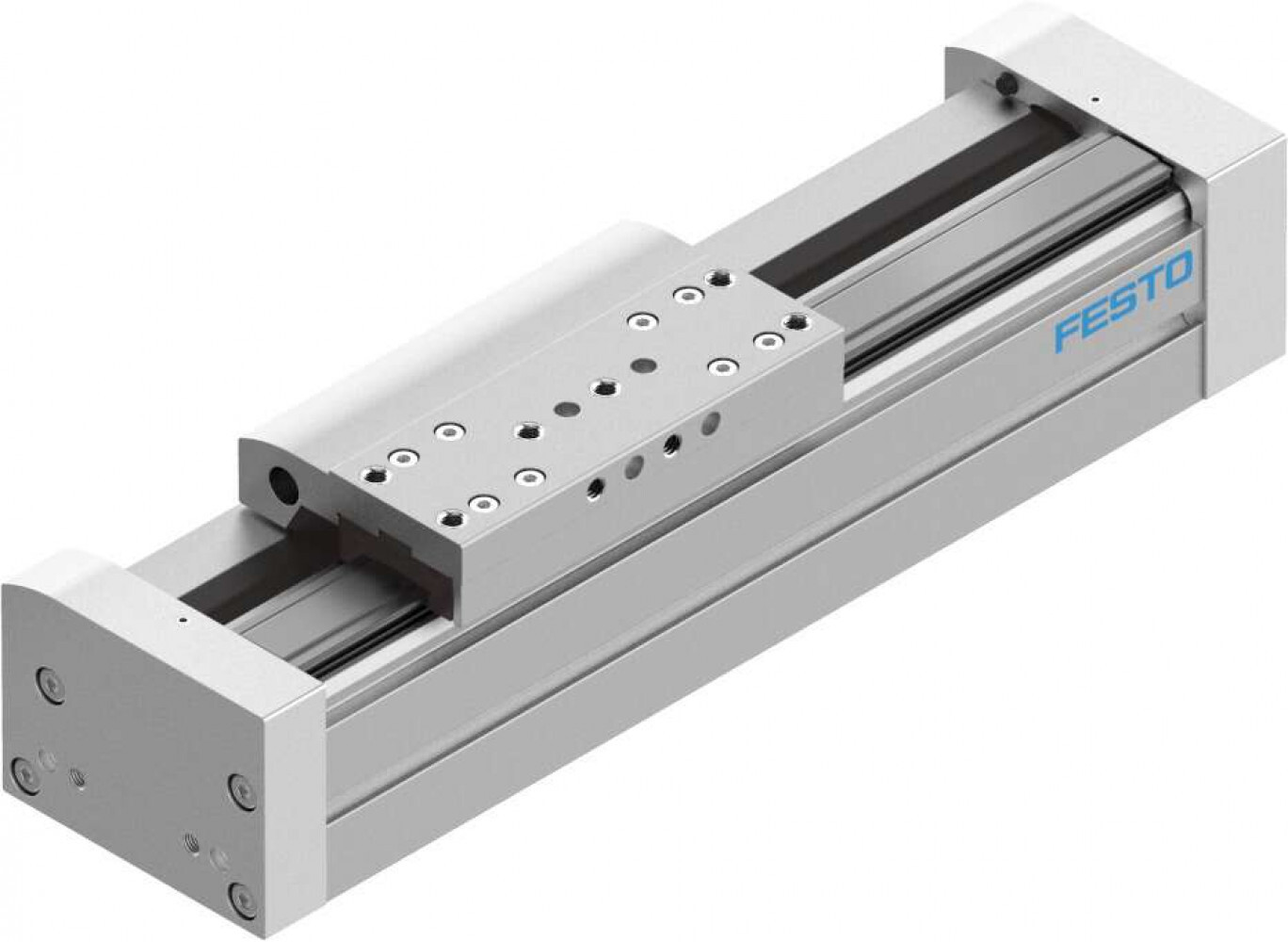

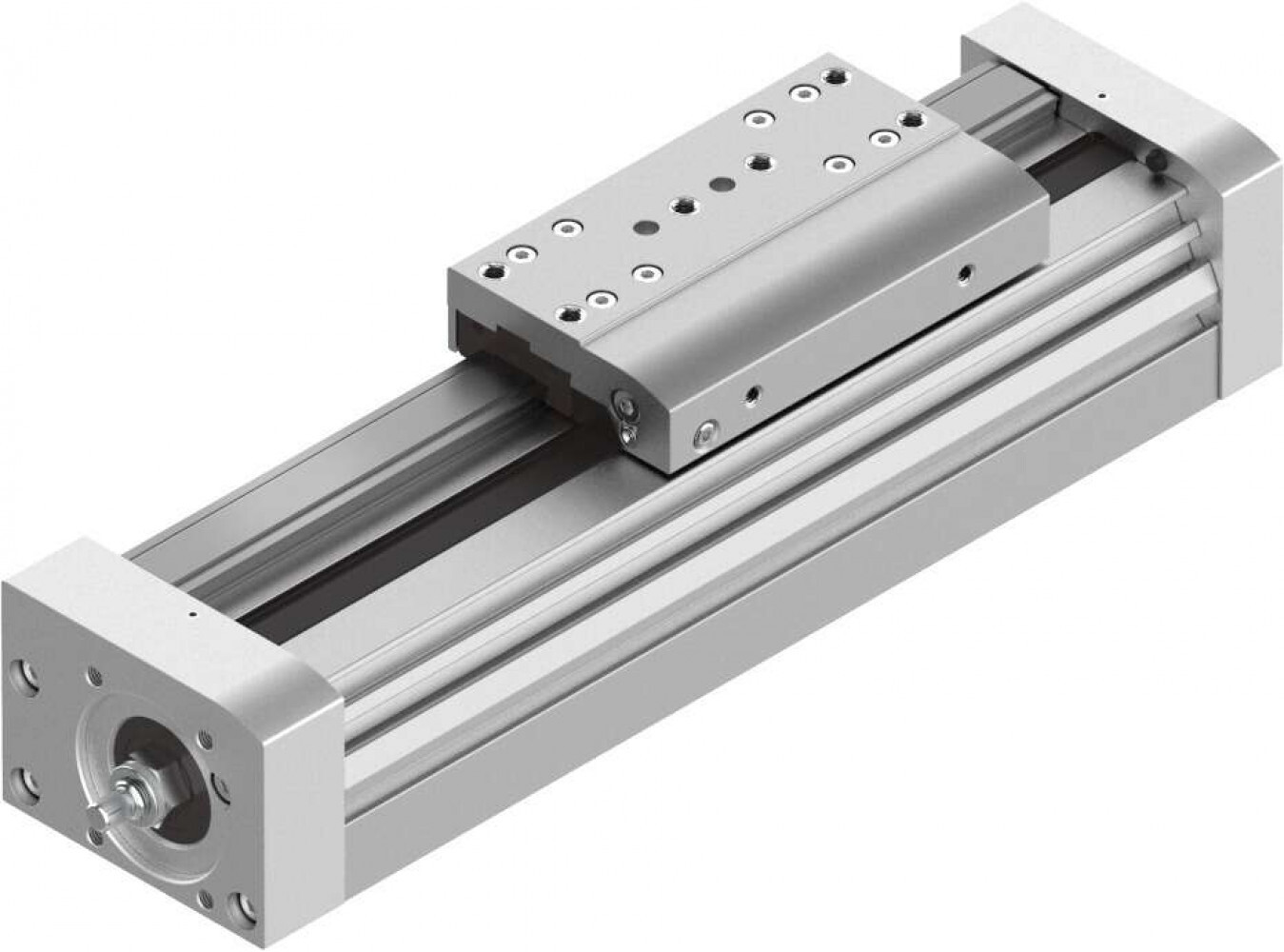

Тип конструкции
Электромеханический
линейный
привод
Документация PDF
Класс защиты
IP40
Рабочий цикл
100
%
Ссылка на PDF
Точность повторения
±0,02
mm
Ссылка на DataSheet
GTIN
4052568268282
Ссылка на CAD.
Упаковка товара
Единица
товара:
Штука;
Вес,
г:1831;
Длина,
мм:280;
Ширина,
мм:70;
Высота,
мм:65
Размер
70
Направляющая
передача
типа
""винт
-
гайка""
с
циркулирующими
шариками
с
направляющей
Макс. скорость
0,5
m/s
Материал профиля
Анодированный
Рабочий ход
100
mm
Тип мотора
Сервомотор
Коэффициент подачи
10
mm/U
Макс. момент Mx
16
Nm
Макс. усилие Fy
1850
N
Макс. усилие Fz
1850
N
Макс. усилие подачи Fx
400
N
Макс. ускорение
15
m/s2
Массовый момент инерции JH на метр хода
0,142
kgcm2
Материал каретки
Сталь
Материал концевых крышек
Анодированный
Материал направляющей рейки
Сталь
Моменты инерции сечения 2-ой степени Iy
578000
mm4
Моменты инерции сечения 2-ой степени Iz
419000
mm4
Резерв хода
0
mm
Крутящий момент инерции
88000
mm4
Материал крышки привода
Алюминиевый
сплав
Моменты инерции сечения 2-ой степени Ix
419000
mm4
Диаметр шпинделя
12
mm
Макс. радиальное усилие на приводном валу
220
N
Материал гайки шпинделя
Сталь
Материал компенсатора момента
Алюминиевый
сплав
Материал шпинделя
Сталь"
Тип шпинделя
Шарико-винтовой
шпиндель
Шаг шпинделя
10
mm/U
