ХАРАКТЕРИСТИКИ
ID
481592013
Бренд
Festo
Замечания по материалу
Соответствует
директиве
по
ограничению
использования
опасных
веществ
(RoHS)
Положение при сборке
Любое
Температура окружающей среды
-10
°C

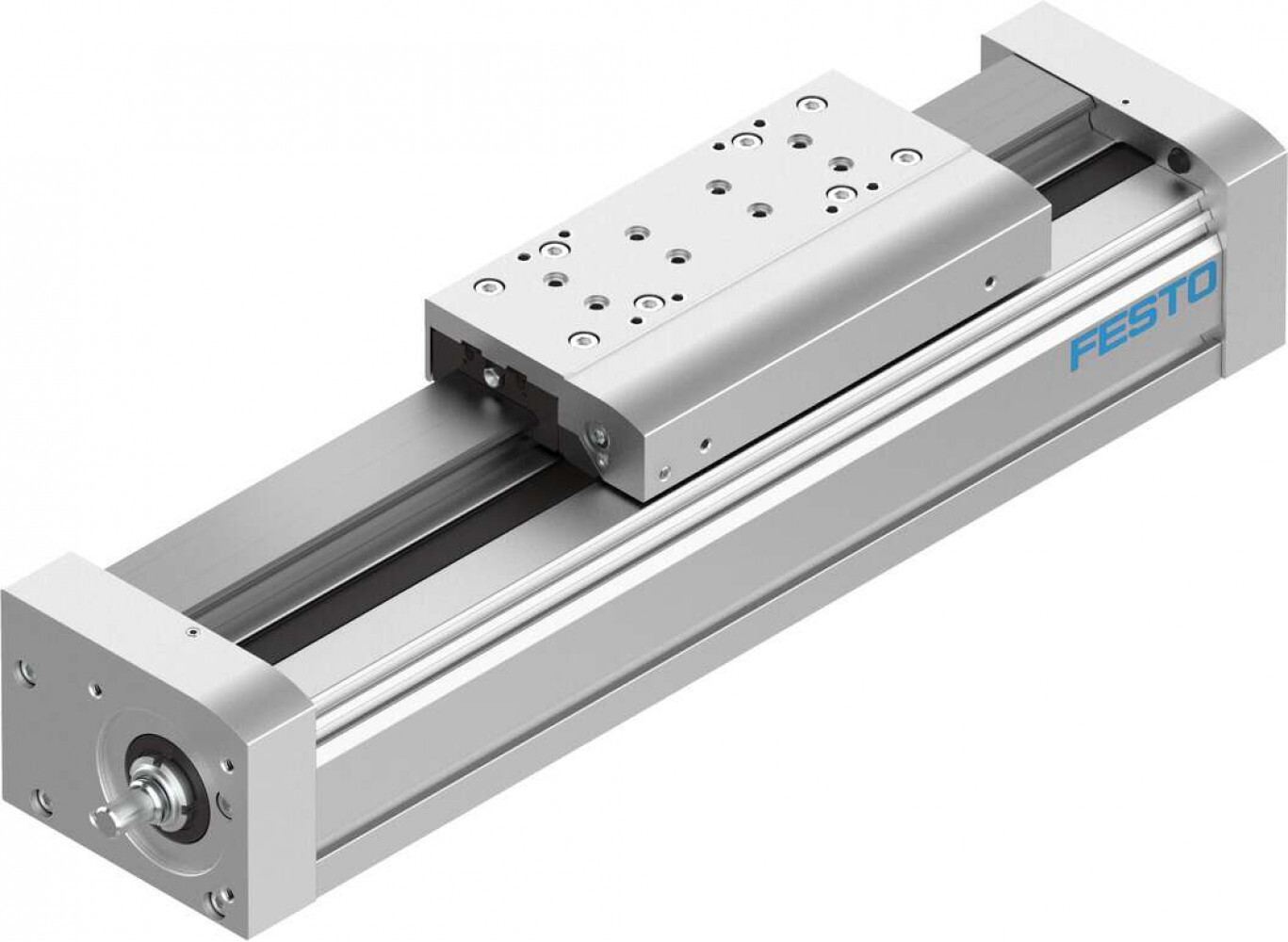

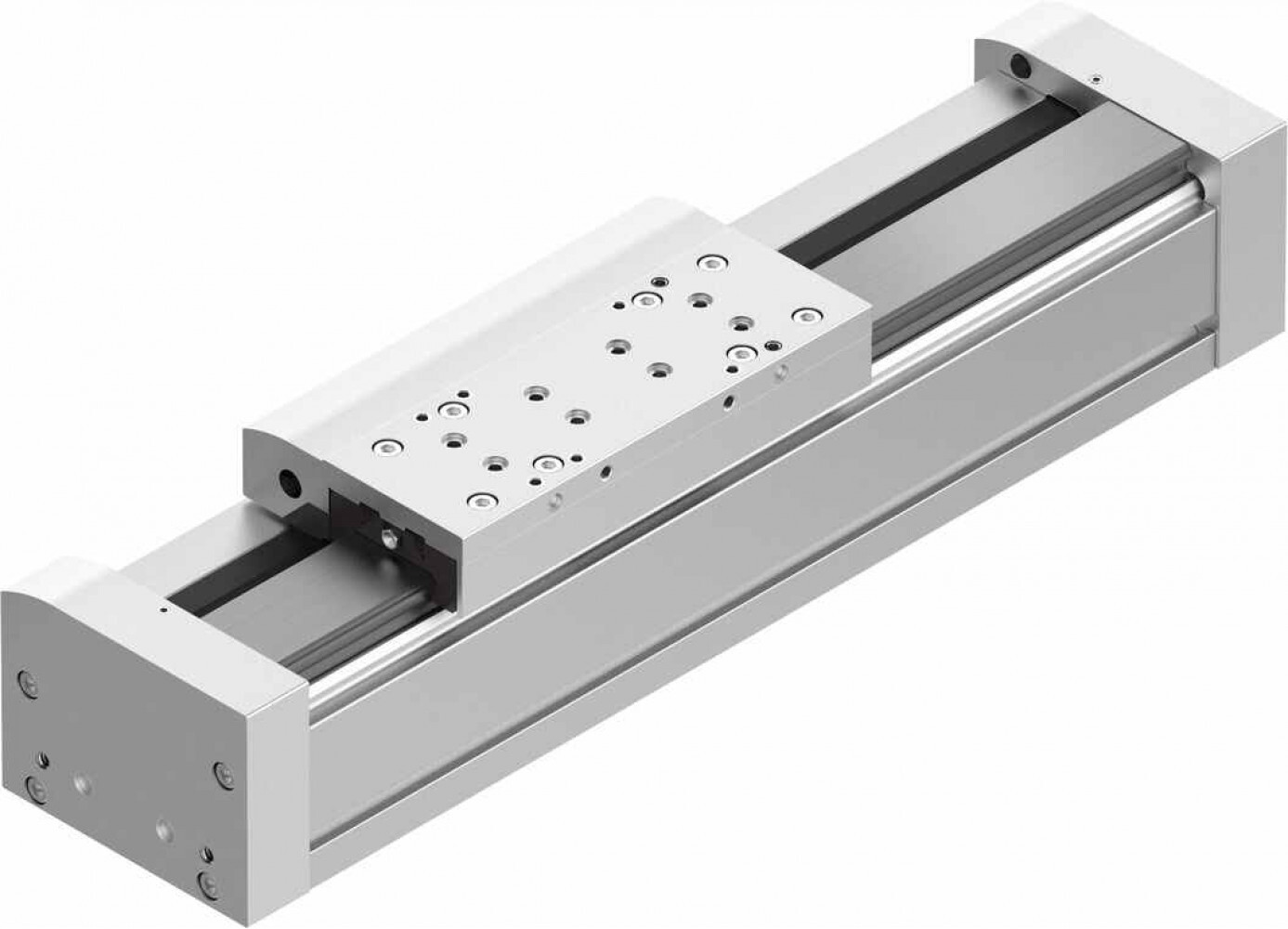

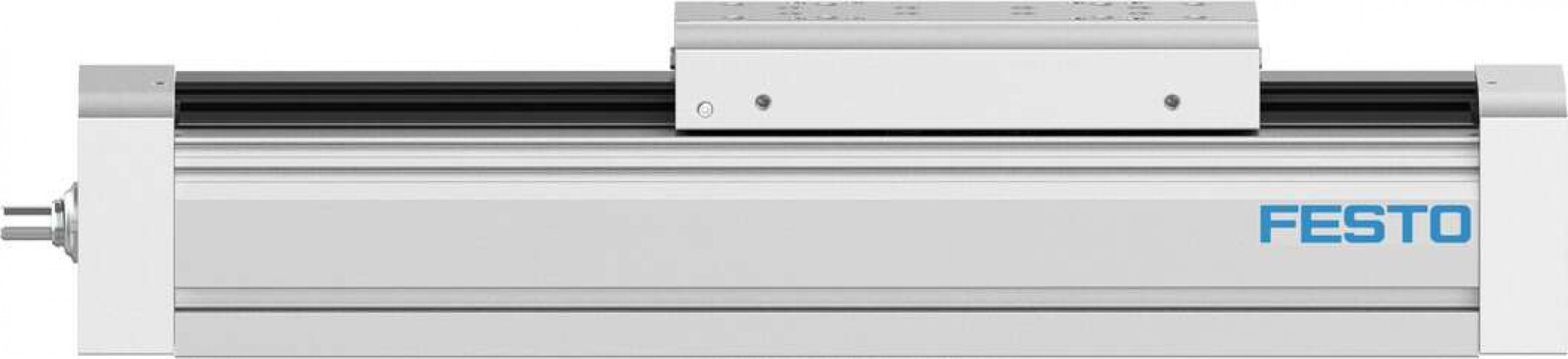

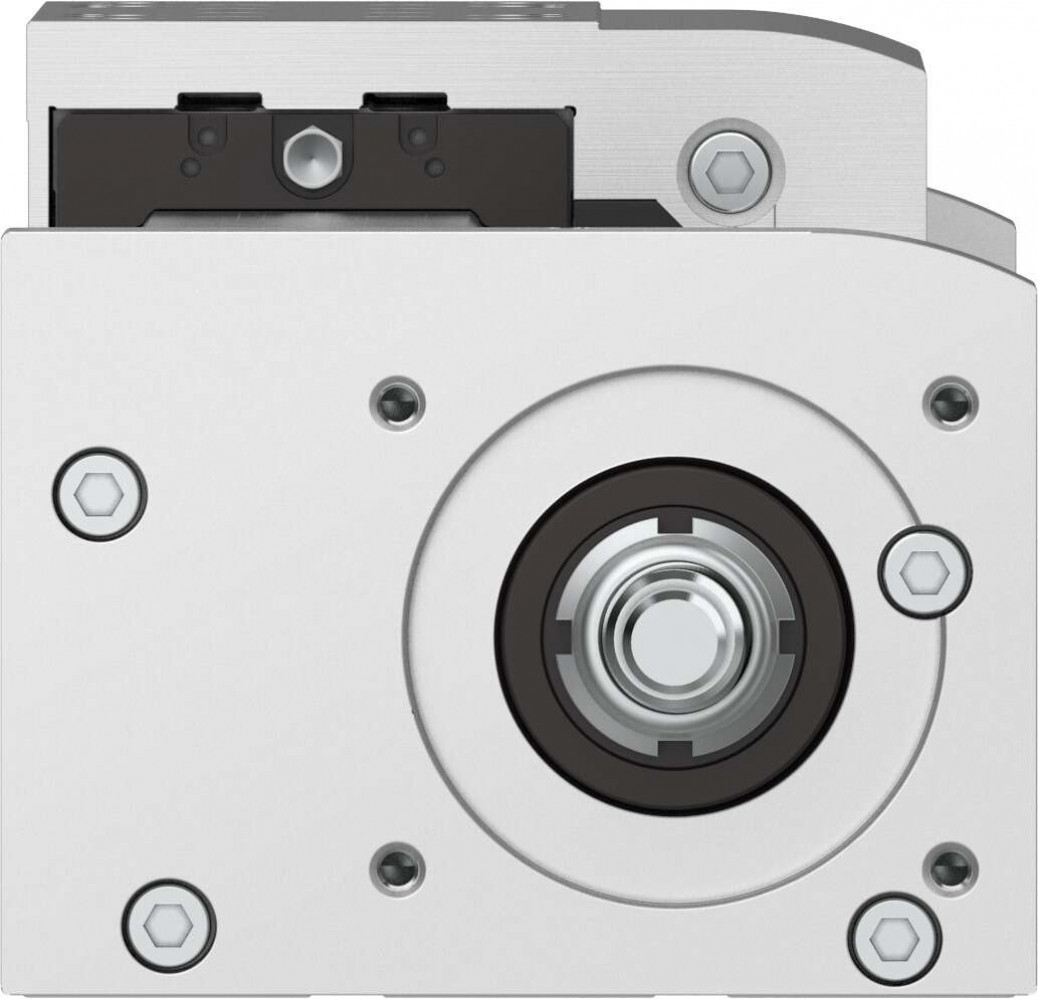

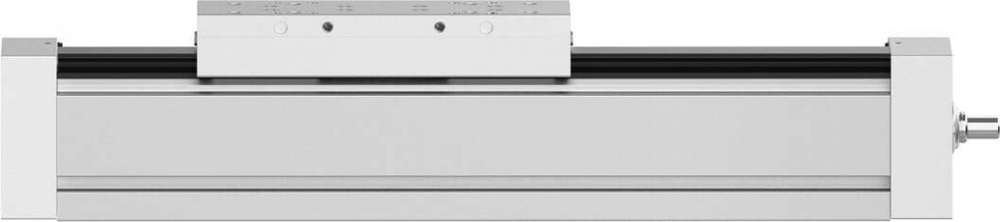

Тип конструкции
Электромеханический
линейный
привод
Документация PDF
Класс защиты
IP40
Рабочий цикл
100
%
Ссылка на PDF
Точность повторения
±0,02
mm
Ссылка на DataSheet
GTIN
4052568268565
Ссылка на CAD.
Упаковка товара
Единица
товара:
Штука;
Вес,
г:12608;
Длина,
мм:550;
Ширина,
мм:130;
Высота,
мм:130
Размер
120
Направляющая
передача
типа
""винт
-
гайка""
с
циркулирующими
шариками
с
направляющей
Макс. скорость
1,5
m/s
Материал профиля
Алюминиевый
сплав
Рабочий ход
200
mm
Тип мотора
Сервомотор
Коэффициент подачи
25
mm/U
Макс. момент Mx
144
Nm
Макс. усилие Fy
6890
N
Макс. усилие Fz
6890
N
Макс. усилие подачи Fx
1500
N
Макс. ускорение
15
m/s2
Массовый момент инерции JH на метр хода
2,756
kgcm2
Материал каретки
Сталь
Материал концевых крышек
Алюминиевый
сплав
Материал направляющей рейки
Сталь
Моменты инерции сечения 2-ой степени Iy
5820000
mm4
Моменты инерции сечения 2-ой степени Iz
5010000
mm4
Резерв хода
0
mm
Крутящий момент инерции
1430000
mm4
Материал крышки привода
Анодированный
Моменты инерции сечения 2-ой степени Ix
5010000
mm4
Диаметр шпинделя
25
mm
Макс. радиальное усилие на приводном валу
500
N
Материал гайки шпинделя
Сталь
Материал компенсатора момента
Анодированный
Материал шпинделя
Сталь"
Тип шпинделя
Шарико-винтовой
шпиндель
Шаг шпинделя
25
mm/U
