ХАРАКТЕРИСТИКИ
Buffer seal material
TPE-U(PU)
GTIN
4052568232405
ID
481619441
Nominal operating pressure (psi)
TPE-U(PU)
Operating pressure MPa
0,04
MPa
Базовый вес на 0 мм хода
3665
g
Бренд
Festo
Варианты
Односторонний
шток
Демпфирование

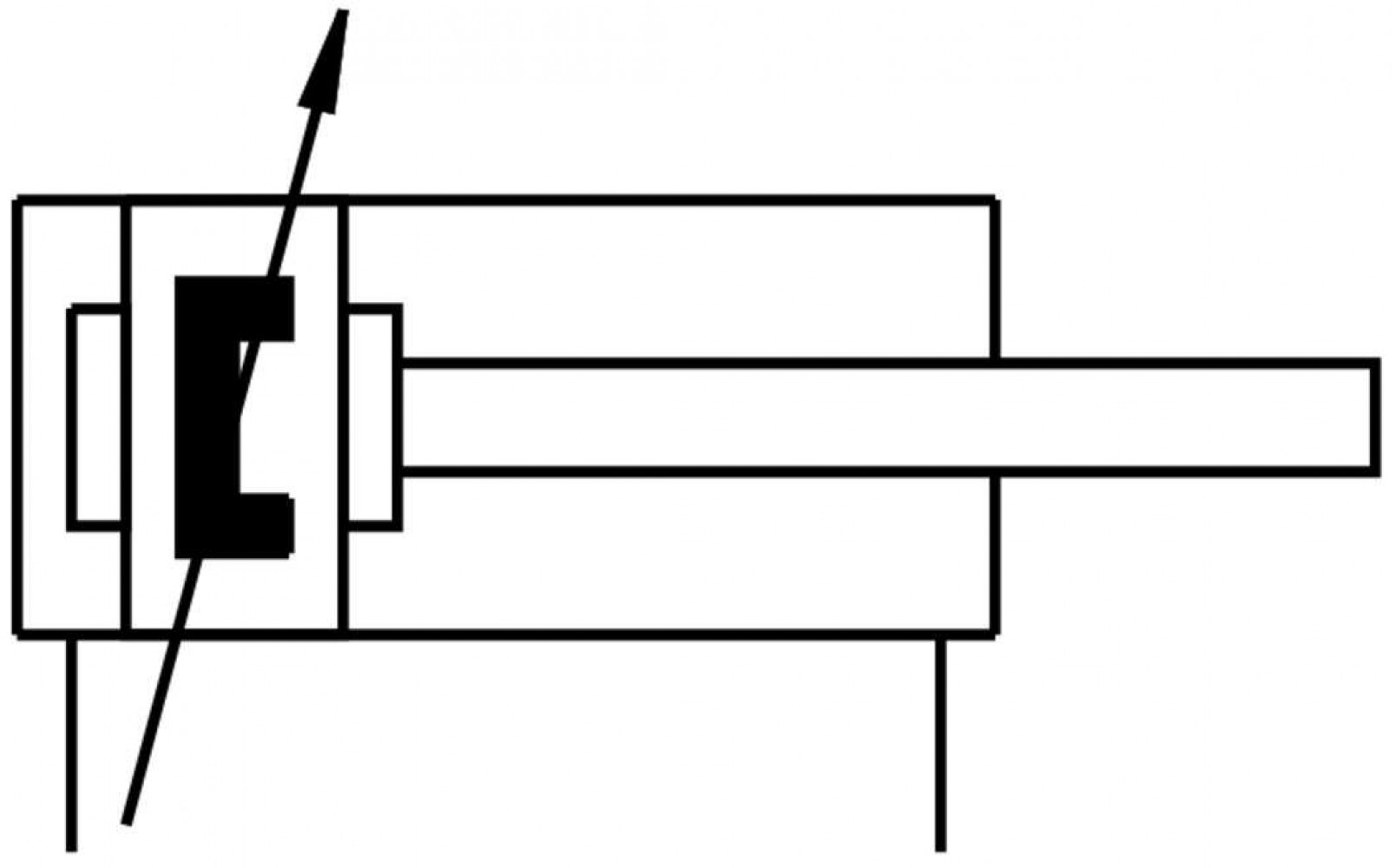

PPV;
регулируемое
пневматическое
демпфирование
с
обеих
сторон
Диаметр поршня
100
mm
Длина демпфирования
31
mm
Документация PDF
Дополнительный вес на 10 мм хода
101
g
Дополнительный коэффициент массы на 10 мм хода
39
g
Замечания по материалу
Соответствует
директиве
по
ограничению
использования
опасных
веществ
(RoHS)
Классификация сопротивления коррозии CRC
2
-
Средняя
стойкость
к
коррозии
Конец штока
Наружная
резьба
Материал винта фланца
сталь,
гальванизированная
Материал гайки
сталь,
гальванизированная
Материал колбы цилиндра
Smooth-anodised
wrought
aluminium
alloy
Материал крышки
Die-cast
aluminium,
coated
Материал монтажного штифта
POM
Материал поршня
Алюминиевый
сплав
Материал штока
Легированная
сталь
Определение позиции
Для
герконов
Перемещаемая масса при ходе 0 мм
1000
g
Пневматическое присоединение
G1/2
Положение при сборке
Любое
Примечание по рабочей среде
Возможна
работа
со
смазкой
(впоследствии
требуется
постоянная
смазка)
Рабочая среда
Сжатый
воздух
в
соответствии
с
ISO8573-1;2010
[7;4;4]
Рабочее давление
0,4
bar
Режим работы
двустороннего
действия
Резьба на штоке
M20x1,5
Соответствует стандарту
ISO
15552
Ссылка на CAD.
Ссылка на DataSheet
Ссылка на PDF
Температура окружающей среды
-20
°C
Теоретическое максимальное значение пружинного возврата
TPE-U(PU)
Теоретическое минимальное значение усилия пружинного возврата
POM
Тип конструкции
Корпус
из
профиля
Тип крепления
Опция
Упаковка товара
Единица
товара:
Штука;
Вес,
г:7760;
Длина,
мм:637;
Ширина,
мм:110;
Высота,
мм:115
Ход
400
mm
Энергия удара в крайних положениях
2,5
J
