ХАРАКТЕРИСТИКИ
ID
481578853
Бренд
Festo
Группа
Делительно-поворотные
столы
Замечания по материалу
Не
содержит
медь
и
тефлон
Материал крышки
Алюминиевый
сплав
Материал уплотнения
NBR
(Бутадиен-нитрильный
каучук)TPE-U(PU)
(Термопластичный
полиуретан)

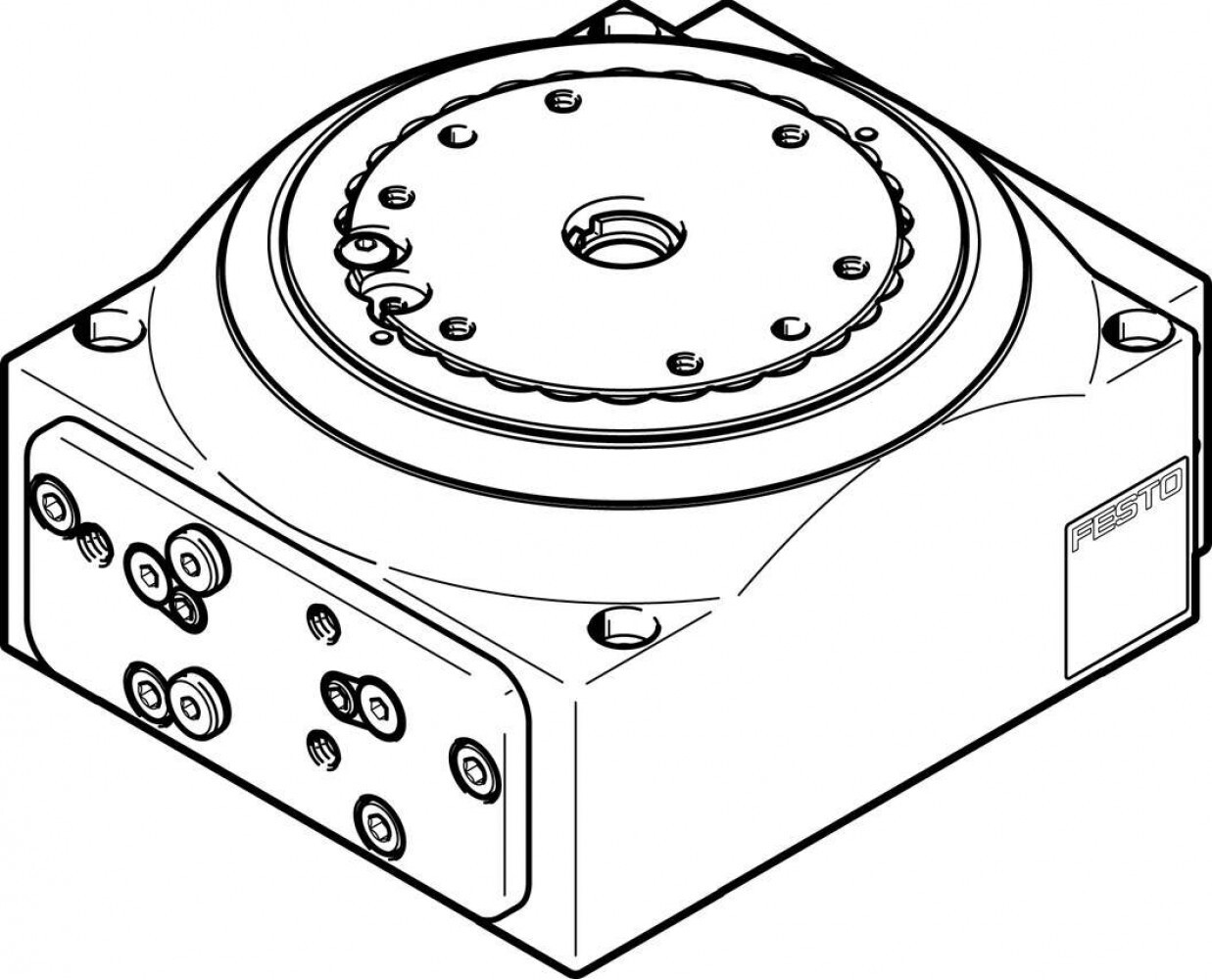

Наименование
Делительно-поворотный
стол
Определение позиции
Для
индуктивных
датчиков
Положение при сборке
Любое
Примечание по рабочей среде
Возможна
работа
со
смазкой
(впоследствии
требуется
постоянная
смазка)
Присоединение 1
M5
Режим работы
Двустороннего
действия
Серия товара
DHTG
Сопротивление коррозии
2
-
Средняя
стойкость
к
коррозии
Температура окружающей среды
От
+5
°C
до
+60
°C
Тип конструкции
Соединительная
муфтаРейка
и
шестерняПоследовательность
перемещения
по
направляющей
Тип крепления
Со
сквозным
отверстием
и
центрирующей
втулкой
Документация PDF
Максимальное рабочее давление
8
бар
Ссылка на PDF
Тип оборудования
Принадлежности
Ссылка на DataSheet
Материал корпуса
Алюминиевый
сплав
Ссылка на 3D
Ссылка на CAD.
Тип присоединения
Внутренняя
резьба
Минимальное рабочее давление
4
бар
Размер
65
мм
Демпфирование
Амортизатор,
регулируемый,
быстрая
остановка
Концентричность клапана
<=
0,02
мм
Материал седельного клапана
Гальванизированная
сталь
Материал упоров
Г
альванизированная
сталь
Параллельность клапана
<=
0,04
мм
Седельный клапан с осевым эксцентриситетом
<=
0,02
мм
Точность повторения угла поворота
<=
0,03
°
Уровень звукового давления
<=
70
дБ(A)
Максимальное статическое осевое усилие
1000
Н
Максимальное статическое радиальное усилие
2000
Н
Теоретический момент при 6 бар
2,1
Нм
Шаг вращения
24
°
