ХАРАКТЕРИСТИКИ
ID
481585815
Бренд
Festo
Группа
Датчики
Замечания по материалу
Не
содержит
медь
и
тефлон
Материал уплотнения
NBR
(Бутадиен-нитрильный
каучук)

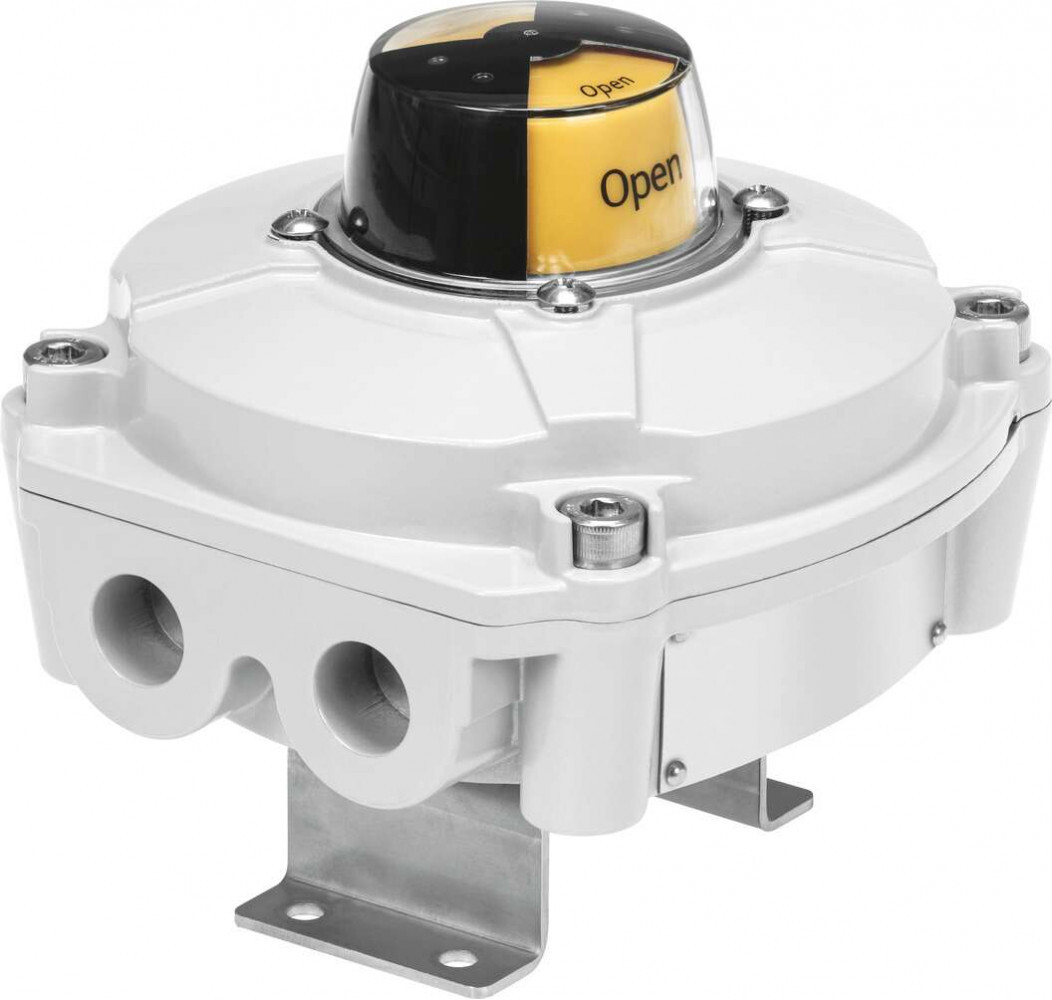

Наименование
Блок
датчиков
Положение при сборке
Любое
Серия товара
SRBE
Соответствует стандарту
ISO
5211VDI/VDE
3845
Температура окружающей среды
От
-20
°C
до
+60
°C
Тип крепления
Без
монтажной
скобы
Документация PDF
Класс защиты
IP65
Обозначение CE
В
соответствии
с
директивой
EU
по
взрывозащите
(ATEX)В
соответствии
с
директивой
EU
по
оборудованию
низкого
напряжения
Ссылка на PDF
Температура хранения
От
-20
°C
до
+60
°C
Электрическое подключение
NPT
1/2
Ссылка на DataSheet
Выходной сигнал
Контактного
типа
Измеряемая величина
Угол
поворота,
положение
Количество контактов
10-пин
Материал корпуса
Алюминиевое
литье
под
давление
Напряжение питания
От
0
до
250
В
AC
Ссылка на 3D
Тип электрического подключения
Кабельный
ввод
Оптимальные решения для
Получения
электрического
сигнала
обратной
связи
и
контроля
положения
запорно-регулирующей
арматуры,
которая
оснащена
пневматическим
неполноповоротным
приводом
Принцип измерения
Злектромеханический
Форма датчика
Угловая
Электрическое состояние выхода
Тумблер,
однополюсный
Ссылка на CAD.
Степень загрязнения
3
Цвет корпуса
Серебряный
Сопротивление ударной нагрузке
Шоковый
тест
с
уровнем
опасности
2
в
соответствии
с
FN
942017-5
и
EN
60068-2-27
Стойкость к вибрации
Тест
транспортного
применения
на
уровне
жесткости
2
в
соответствии
с
FN
942017-4
and
EN
60068-2-6
Материал винтов
Легированная
сталь,
нержавеющая
Материал вала
Легированная
сталь,
нержавеющая
Сертификационный департамент
DNV
16.0067XFTZU
15
ATEX
0095XGYJ
16.1497XIECEx
FTZU
15.0014X
Уровень целостности безопасности (SIL)
SIL
2
Взрывобезопасная температура окружающей среды
-20°C
?
Ta
?
+60°C
Категория ATEX (Газ)
II
2G
Категория ATEX (Пыль)
II
2D
Взрывозащита типа (Газ)
Ex
d
IIC
T6
Gb
Взрывозащита типа (Пыль)
Ex
tb
IIIC
T75°C
Db
Тип исполнения
Взрывозащищенное
Сертификация взрывозащиты за пределами Евросоюза
EPL
Db
(BR)EPL
Db
(CN)EPL
Db
(IEC-EX)EPL
Gb
(BR)EPL
Gb
(CN)EPL
Gb
(IEC-EX)
Индикатор позиции
Желтый/красный
Диапазон измерения угла
От
0
до
90
°
Номинальное поперечное сечение кабеля
От
0,25
до
2,5
мм?
Материал диска
Легированная
сталь,
нержавеющая
Материал индикатора
PC
Материал монтажной скобы
Легированная
сталь,
нержавеющая
Материал стопорного кольца
Легированная
сталь,
нержавеющая
Подключение к арматуре
На
фланце
по
ISO
5211
