Подоснование коллектора для вакуума VABX-A-P-VE-BH-VB010H

Подоснование коллектора для вакуума

VABX-A-P-VE-BH-VB010H

8213837

Цена: по запросу

Загрузки

Загрузить технический паспорт

Регулировочный компонент	Винт с прорезной головкой
Время подачи воздуха при номинальном рабочем давлении	0,39 с
Температура окружающей среды	-5 °C ... 50 °C
Утверждение	Торговая марка RCM
Знак CE (см. декларацию о соответствии)	В соответствии с Директивой ЕС по электромагнитной совместимости... В соответствии с Директивой ЕС RoHS
Совместим с	Клемма клапана VTUX-A-P
Класс коррозионной стойкости CRC	2 - Умеренное коррозионное напряжение
Степень защиты	Степень защиты IP65
Размеры (Ш x Д x В)	12,55 мм x 150,8 мм x 68,8 мм
Тип дисплея	повел
Характеристика эжектора	Высокий вакуум
Электрическое управление	Многоконтактный штекер
Размер сетки	12,55 мм
Индуктивная защитная цепь	Интегрированный
Интегрированная функция	Импульсный электрический эжектор... Импульсный клапан электрического эжектора
Номинальное рабочее напряжение внутренней потребляемой мощности	Тип. 2 мА
Марка KC	KC-EMV
Соответствие требованиям ЛАБОРАТОРИЙ (PWI)	VDMA 24364-B1/B2-L
Длина	150,8 мм
Регулировочный винт для материала	Усиленный ПА
Материальный зажим	Высоколегированная нержавеющая сталь
Материальное покрытие	Усиленный ПА
Материальная фольга	Полиэстер
Материал корпуса	Усиленный ПА
Гайка из материала	Высоколегированная нержавеющая сталь
Уплотнительное кольцо из материала	HNBR ... NBR
Насадка для приема материала	ПОМ
Винты из материала	Высоколегированная нержавеющая сталь
Уплотнения из материала	HNBR ... NBR
Глушитель шума из материала	стр.... Пенополиуретан
Материальная втулка	Кованый алюминиевый сплав
Материальная основа	Усиленный ПА
Сопло датчика материала	Кованый алюминиевый сплав
Максимальная высота установки	2000 м
Максимальное количество витков клапана	2
Максимальное количество положений клапана	1
Максимальный расход всасываемого воздуха по отношению к атмосфере	24 л/мин
Максимальный вакуум	0,093 МПа
Монтажное положение	необязательный
Номинальная высота использования	<= 2000 м сн.
Номинальное рабочее давление	0,6 МПа
Номинальное рабочее напряжение постоянного тока	24 В
Номинальный размер сопла Лаваля	0,95 мм
Примечание о степени защиты	В собранном виде
Примечание по материалам	Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде	Эфирное масло < 0,1мг/м3, согласно ISO 8573-1:2010 [-:-:2] ... Работа со смазкой невозможна
Примечание относительно рабочего напряжения	Требуются стационарные источники питания SELV/PELV... Обратите внимание на падение напряжения
Рабочая среда	Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление	0,2 МПа ... 0,7 МПа
Максимальное рабочее давление скорость всасывания	0,4 МПа
Рабочее давление при макс. вакуум	0,38 МПа
Допустимые колебания напряжения	+/- 10 %
Контрольная подача воздуха	Внутренний
Пилотная среда	Сжатый воздух до ISO 8573-1:2010 [7:4:-]
Контрольное давление	0,2 МПа ... 0,7 МПа
Пневматическое соединение, порт 2	QS-4 ... QS-6
Вес продукта	65 г
Относительная влажность воздуха	5 - 95%
Защита от обратной полярности	да
Принцип герметизации	Мягкий
Ударопрочность	Ударные испытания со степенью тяжести 2 по FN 942017-5 и EN 60068-2-27
Отображение состояния сигнала	Желтый светодиод, управление клапаном
Конструкция глушителя	Открыть
Температура хранения	-20 °C ... 70 °C
Символ	00997567
Тип приведения в действие	Электрический
Тип крепления	Рулевая тяга
Тип пилотирования	Пилот приведен в действие
Маркировка UKCA (см. декларацию о соответствии)	В соответствии с инструкциями Великобритании по электромагнитной совместимости

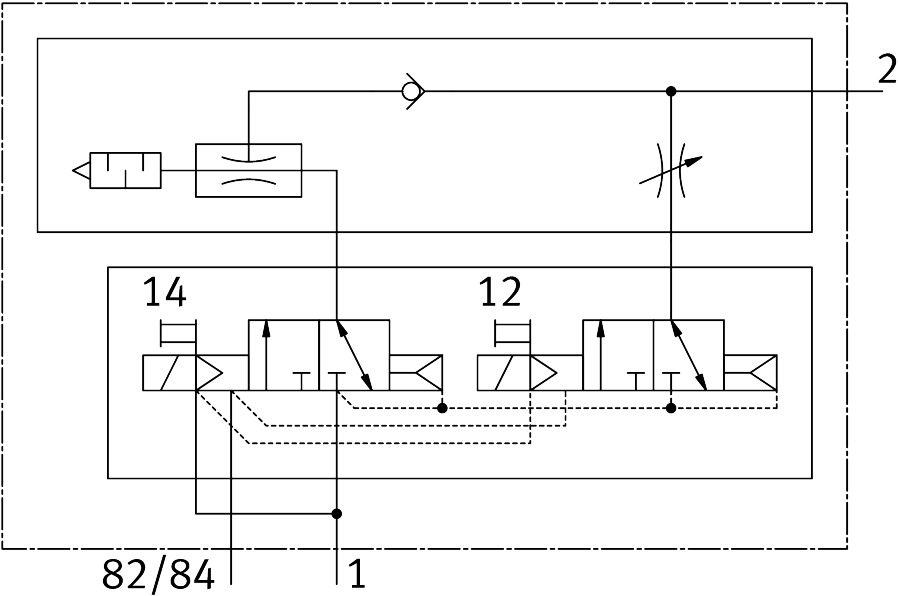

Функция клапана	2x3/2-ходовой, моностабильный, закрытый
Размер клапана	10 мм
Виброустойчивость	Испытание при транспортировке с уровнем опасности 2 в соответствии с FN 942017-4 и EN 60068-2-6
