Основание коллектора для вакуумирования
VABX-A-S-VE-BH-VB010H
8213836Цена: по запросу
1
Загрузки
| Точность в ± % FS | 3 %FS |
| Регулировочный компонент | Винт с прорезной головкой |
| Время подачи воздуха при номинальном рабочем давлении | 0,39 с |
| Температура окружающей среды | -5 °C ... 50 °C |
| Утверждение | Торговая марка RCM |
| Знак CE (см. декларацию о соответствии) | В соответствии с Директивой ЕС по электромагнитной совместимости... В соответствии с Директивой ЕС RoHS |
| Коммуникационный интерфейс, протокол | ТОЧКА ДОСТУПА-COM |
| Совместим с | Клемма клапана VTUX-A-S |
| Класс коррозионной стойкости CRC | 2 - Умеренное коррозионное напряжение |
| Степень защиты | Степень защиты IP65 |
| Диагностика по внутренней связи | Отключение нагрузки ... Перенапряжение электроники/датчиков |
| Размеры (Ш x Д x В) | 12,55 мм x 150,8 мм x 68,8 мм |
| Тип дисплея | повел |
| Характеристика эжектора | Высокий вакуум |
| Электрическое управление | Интерфейс AP |
| Электрическая изоляция выходов между каналами - внутренняя связь | да |
| Размер сетки | 12,55 мм |
| Индуктивная защитная цепь | Интегрированный |
| Интегрированная функция | Импульсный электрический эжектор... Импульсный клапан электрического эжектора |
| Внутреннее потребление тока при номинальном рабочем напряжении для электроники/датчиков | Обычно 27 мА |
| Внутреннее потребление тока при номинальном рабочем напряжении нагрузки | Обычно 2,5 мА |
| Марка KC | KC-EMV |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Длина | 150,8 мм |
| Регулировочный винт для материала | Усиленный ПА |
| Материальный зажим | Высоколегированная нержавеющая сталь |
| Материальное покрытие | Усиленный ПА |
| Материальная фольга | Полиэстер |
| Материал корпуса | Усиленный ПА |
| Гайка из материала | Высоколегированная нержавеющая сталь |
| Уплотнительное кольцо из материала | HNBR ... NBR |
| Насадка для приема материала | ПОМ |
| Винты из материала | Высоколегированная нержавеющая сталь |
| Уплотнения из материала | HNBR ... NBR |
| Глушитель шума из материала | стр.... Пенополиуретан |
| Материальная втулка | Кованый алюминиевый сплав |
| Материальная основа | Усиленный ПА |
| Сопло датчика материала | Кованый алюминиевый сплав |
| Максимальная высота установки | 2000 м |
| Максимальное количество витков клапана | 2 |
| Максимальное количество положений клапана | 1 |
| Максимальный расход всасываемого воздуха по отношению к атмосфере | 24 л/мин |
| Максимальный вакуум | 0,093 МПа |
| Измеряемая переменная | Относительное давление |
| Принцип измерения | Пьезорезистивный |
| Монтажное положение | необязательный |
| Номинальное рабочее напряжение постоянного тока, электроника/датчики | 24 В |
| Номинальная высота использования | <= 2000 м сн. |
| Номинальное рабочее давление | 0,6 МПа |
| Номинальное рабочее напряжение постоянного тока нагрузки | 24 В |
| Номинальный размер сопла Лаваля | 0,95 мм |
| Примечание о степени защиты | В собранном виде |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Эфирное масло < 0,1мг/м3, согласно ISO 8573-1:2010 [-:-:2] ... Работа со смазкой невозможна |
| Примечание относительно рабочего напряжения | Требуются стационарные источники питания SELV/PELV... Обратите внимание на падение напряжения |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | 0,2 МПа ... 0,7 МПа |
| Максимальное рабочее давление скорость всасывания | 0,4 МПа |
| Рабочее давление при макс. вакуум | 0,38 МПа |
| Допустимые колебания напряжения нагрузки | ± 10% |
| Допустимые колебания напряжения для электроники/датчиков | ±10% |
| Контрольная подача воздуха | Внутренний |
| Пилотная среда | Сжатый воздух до ISO 8573-1:2010 [7:4:-] |
| Контрольное давление | 0,2 МПа ... 0,7 МПа |
| Пневматическое соединение, порт 2 | QS-4 ... QS-6 |
| Потенциальное разделение между напряжением питания, электроникой/сенсорной техникой и нагрузкой/клапанами | Да |
| Потребляемая мощность при 24 В постоянного тока | 0.65 Вт |
| Устранение сбоев в подаче электроэнергии | 10 мс |
| Диапазон измерения давления | -0,1 МПа ... 0,1 МПа |
| Вес продукта | 68 г |
| Относительная влажность воздуха | 5 - 95% |
| Воспроизводимость значений переключения FS | 1 % |
| Защита от обратной полярности | да |
| Принцип герметизации | Мягкий |
| Ударопрочность | Ударные испытания со степенью тяжести 2 по FN 942017-5 и EN 60068-2-27 |
| Отображение состояния сигнала | да |
| Конструкция глушителя | Открыть |
| Температура хранения | -20 °C ... 70 °C |
| Символ | 00997563 |
| Тип приведения в действие | Электрический |
| Тип крепления | Рулевая тяга |
| Тип пилотирования | Пилот приведен в действие |
| Маркировка UKCA (см. декларацию о соответствии) | В соответствии с инструкциями Великобритании по электромагнитной совместимости |

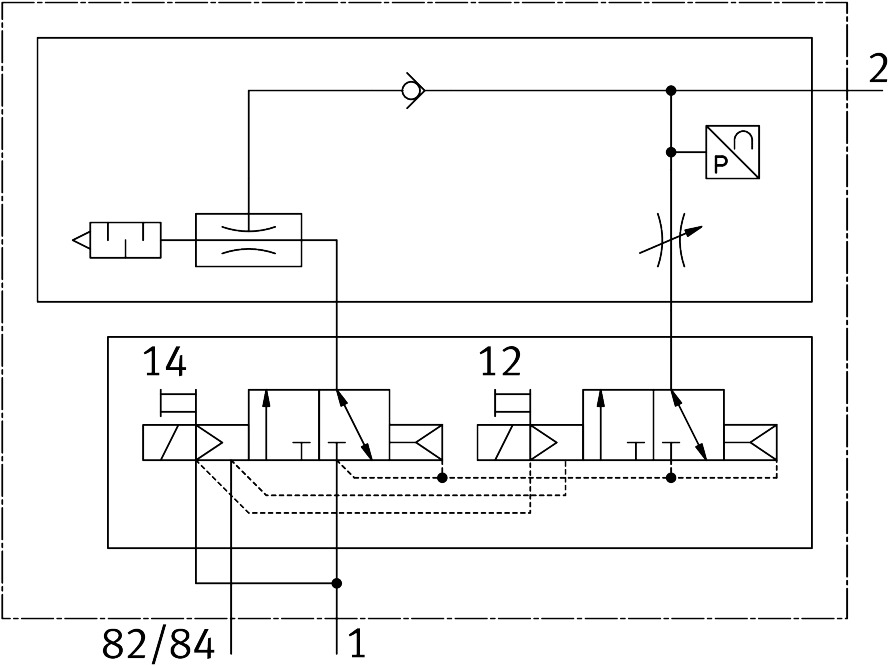

| Функция клапана | 2x3/2-ходовой, моностабильный, закрытый |
| Размер клапана | 10 мм |
| Виброустойчивость | Испытание при транспортировке с уровнем опасности 2 в соответствии с FN 942017-4 и EN 60068-2-6 |
-
