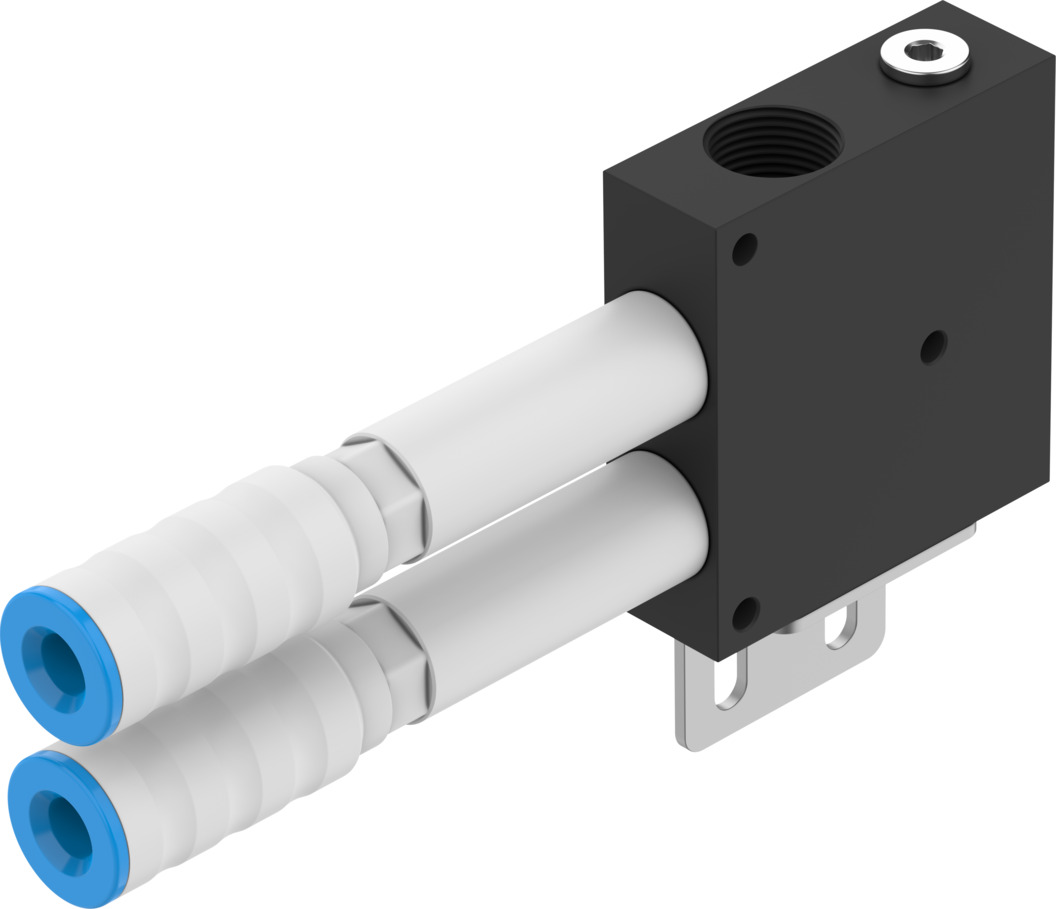

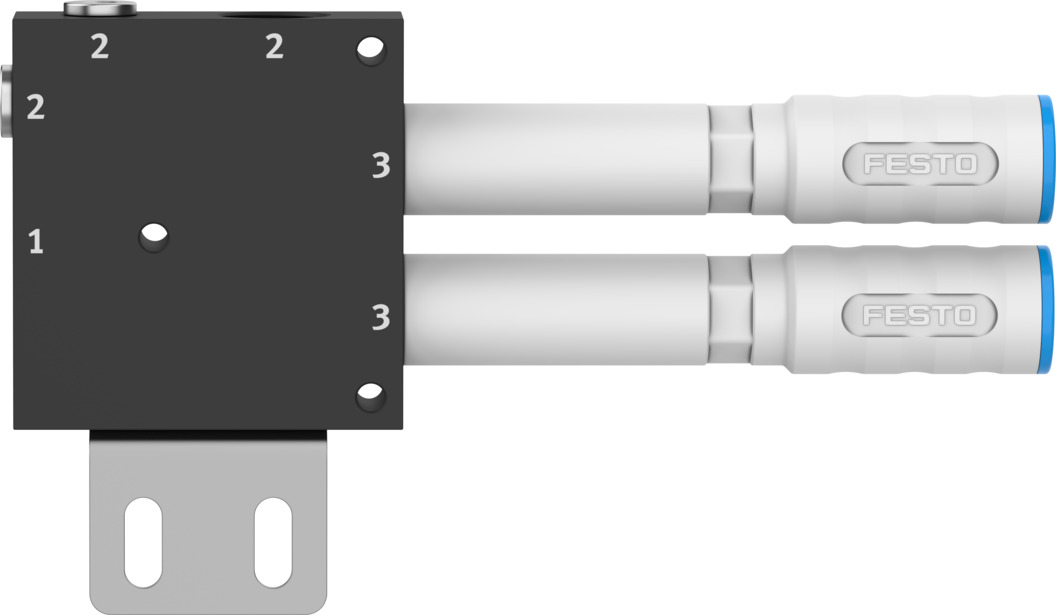

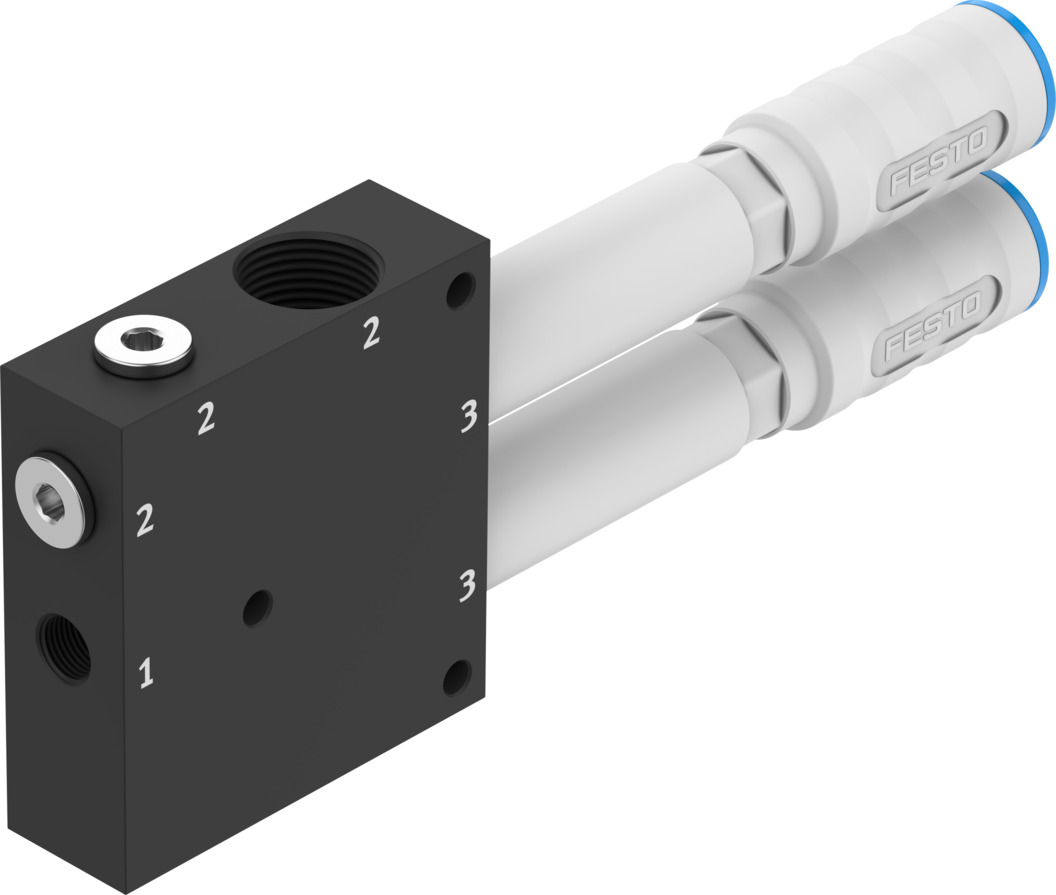

Вакуум-генератор OVPN-20-L3-PG14-G34-UA

Вакуум-генератор

OVPN-20-L3-PG14-G34-UA

8199145

Цена: по запросу

Максимальный расход всасываемого воздуха по отношению к атмосфере	530 л/мин
Максимальный вакуум	81 %
Номинальный размер сопла Лаваля	2 мм

Загрузки

Время подачи воздуха при номинальном рабочем давлении	0,19 с
Температура окружающей среды	°C ... 60 °C
Класс коррозионной стойкости CRC	2 - Умеренное коррозионное напряжение
Дизайн	Вакуумный генератор, 3-ступенчатый
Характеристика эжектора	Высокая скорость всасывания
Размер сетки	29,4 мм
Интегрированная функция	Открытый глушитель
Соответствие требованиям ЛАБОРАТОРИЙ (PWI)	VDMA 24364-B1/B2-L
Соединительная нить из материала	ПОМ
Материал корпуса	ПОМ
Насадка для приема материала	Усиленный ПА
Винты из материала	Высоколегированная нержавеющая сталь
Уплотнения из материала	Нитрильный каучук
Глушитель шума из материала	Армированный полиуретаном ... Пенополиуретан
Сопло датчика материала	Усиленный ПА
Максимальный расход всасываемого воздуха по отношению к атмосфере	530 л/мин
Максимальный вакуум	81 %
Температура среды	°C ... 60 °C
Монтажное положение	необязательный
Номинальное рабочее давление	0,6 МПа
Номинальный размер сопла Лаваля	2 мм
Примечание по эксплуатационной и пилотной среде	Работа со смазкой невозможна
Рабочая среда	Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление	0,1 МПа ... 0,8 МПа
Максимальное рабочее давление скорость всасывания	0,8 МПа
Рабочее давление при макс. вакуум	0,79 МПа
Пневматическое соединение, порт 1	G1/4
Пневматическое соединение, порт 3	Открытый глушитель
Вес продукта	510 г
Рекомендуемая очистка	Мыльная пена (кроме глушителей)
Конструкция глушителя	Открыть
Уровень звукового давления при номинальном рабочем давлении	64 дБ(А)
Пригодность для производства литий-ионных аккумуляторов	Подходит для производства аккумуляторов в соответствии с внутренним определением Festo степени защиты F1A с ограничениями на использование Cu/Zn/Ni
Символ	00991489
Тип крепления	Прямой монтаж через сквозное отверстие... С помощью монтажного кронштейна
Вакуумное соединение	G3/4
