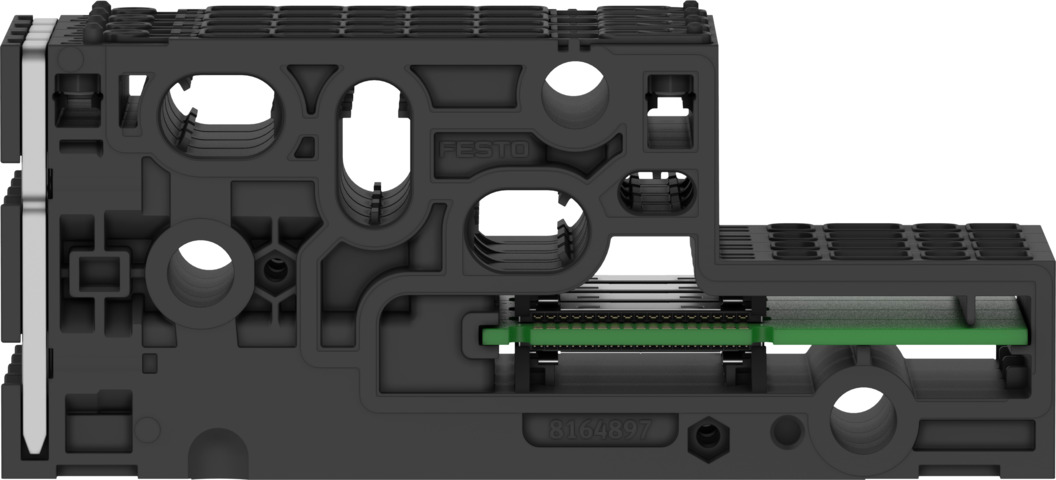

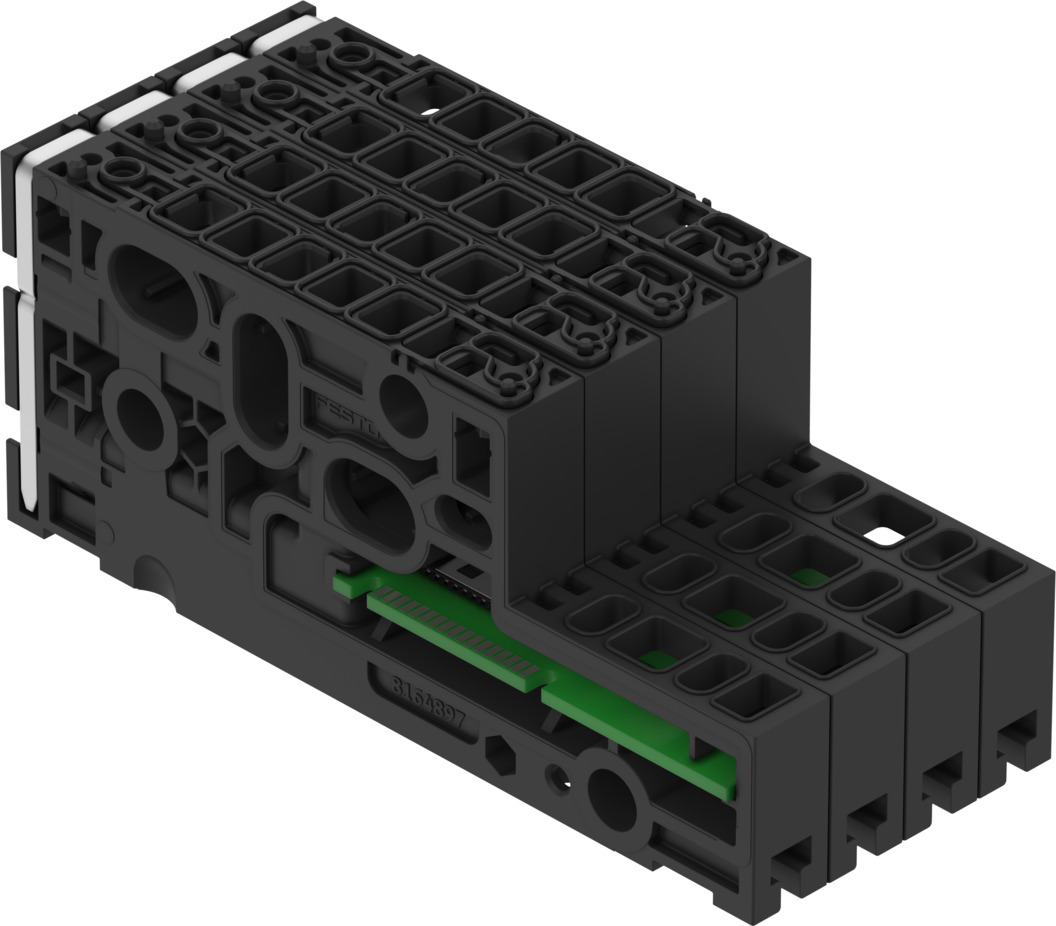

Подоснование коллектора
VABX-A-S-BV-BH-RV0XJBBBB
8196629Цена: по запросу
1
Загрузки
| Температура окружающей среды | -5 °C ... 50 °C |
| Утверждение | Торговая марка RCM |
| Знак CE (см. декларацию о соответствии) | В соответствии с Директивой ЕС по электромагнитной совместимости... В соответствии с Директивой ЕС RoHS |
| Коммуникационный интерфейс, протокол | АП |
| Совместим с | Клемма клапана VTUX-A-S |
| Класс коррозионной стойкости CRC | 1 - Низкое коррозионное напряжение |
| Степень защиты | СТЕПЕНЬ защиты IP20 ... СТЕПЕНЬ защиты IP65 |
| Диагностика по внутренней связи | Отключение нагрузки ... Пониженное напряжение питания нагрузки PL |
| Диагностика с помощью светодиода | Диагностика для каждого канала ... Диагностика для каждого модуля |
| Размеры (Ш x Д x В) | 50,05 мм x 104,3 мм x 43,1 мм |
| Электрическое управление | Интерфейс AP |
| Электрическая изоляция выходов между каналами - внутренняя связь | да |
| Направление потока | Обратимый |
| Защита от предохранителей (короткое замыкание) | Внутренний электронный предохранитель на канал |
| Размер сетки | 12,55 мм |
| Индуктивная защитная цепь | Интегрированный |
| Интегрированная функция | С электрическим соединительным модулем |
| Внутреннее потребление тока при номинальном рабочем напряжении для электроники/датчиков | Типичный 24 мА |
| Внутреннее потребление тока при номинальном рабочем напряжении нагрузки | Типичный 7 мА |
| Марка KC | KC-EMV |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364-B2-L |
| Материальный зажим | Высоколегированная нержавеющая сталь |
| Гайка из материала | Высоколегированная нержавеющая сталь |
| Удерживающий материал кронштейн | ПОМ |
| Уплотнения из материала | Нитрильный каучук |
| Материальная втулка | Высоколегированная нержавеющая сталь |
| Материальная основа | Усиленный ПА |
| Максимальная адресная громкость, выходы | 1 байт |
| Максимальная высота установки | 3500 м |
| Максимальное количество входов | 8 |
| Максимальное количество витков клапана | 8 |
| Максимальное количество положений клапана | 4 |
| Способ монтажа подосновы | Со сквозным отверстием |
| Номинальное рабочее напряжение постоянного тока, электроника/датчики | 24 В |
| Номинальная высота использования | <= 2000 м сн. |
| Номинальный расход, стандартизированный в соответствии с ISO 8778 | 690 л/мин |
| Номинальное рабочее напряжение постоянного тока нагрузки | 24 В |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание относительно рабочего напряжения | Требуются стационарные источники питания SELV/PELV... Обратите внимание на падение напряжения |
| Категория перенапряжения | ii |
| Допустимые колебания напряжения нагрузки | ± 10% |
| Допустимые колебания напряжения для электроники/датчиков | ± 25% |
| Пневматическое соединение, порт 2 | Для патрона диаметром 12 мм |
| Пневматическое соединение, порт 4 | Для патрона диаметром 12 мм |
| Степень загрязнения | 2 |
| Потенциальное разделение между напряжением питания, электроникой/сенсорной техникой и нагрузкой/клапанами | Да |
| Потребляемая мощность при 24 В постоянного тока | 0.74 Вт |
| Устранение сбоев в подаче электроэнергии | 10 мс |
| Вес продукта | 141,2 г |
| Относительная влажность воздуха | 5 - 95% |
| Защита от обратной полярности | да |
| Ударопрочность | Ударные испытания со степенью тяжести 2 по FN 942017-5 и EN 60068-2-27 |
| Размер | 2 |
| Температура хранения | -20 °C ... 70 °C |
| Пригодность для работы в вакууме | да |
| Тип крепления | Рулевая тяга |
| Виброустойчивость | Испытание при транспортировке с уровнем опасности 2 в соответствии с FN 942017-4 и EN 60068-2-6 |
-
