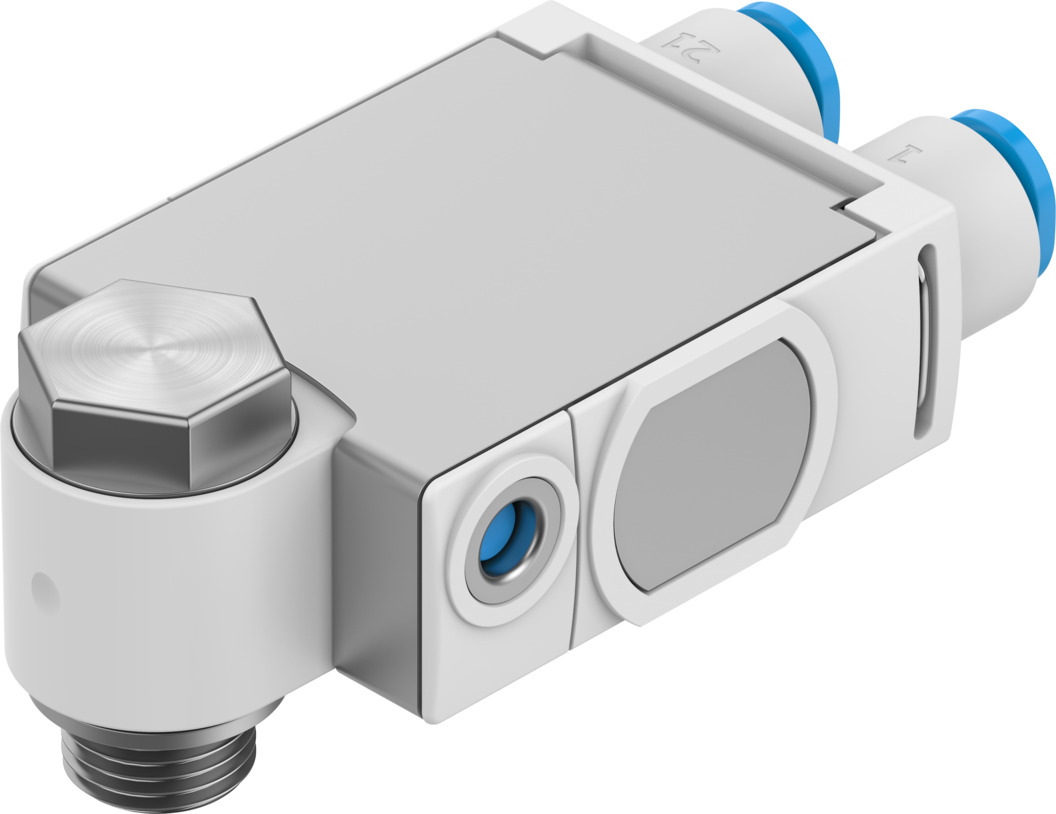

Обратный клапан VBNF-LBA-G18-Q4

Обратный клапан

VBNF-LBA-G18-Q4

8193272

Цена: по запросу

Загрузки

Температура окружающей среды	-10 °C ... 60 °C
Класс коррозионной стойкости CRC	2 - Умеренное коррозионное напряжение
Защита от взрыва	Зона 2 (ATEX)... Зона 22 (ATEX)
Соответствие требованиям ЛАБОРАТОРИЙ (PWI)	VDMA 24364-B1/B2-L
Ручная функция выпуска отработавших газов	Не фиксирующийся
Материальное покрытие	ПБТ
Материальное покрытие	ES-БЫТЬ
Полый болт из материала	Кованый алюминиевый сплав
Материал корпуса	ПБТ
Фиксирующее кольцо из материала	ПОМ
Уплотнения из материала	Нитрильный каучук
Температура среды	-10 °C ... 60 °C
Монтажное положение	необязательный
Номинальный крутящий момент	6 Нм
Примечание по материалам	Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде	Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Рабочая среда	Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление	0,02 МПа ... 1 МПа
Рабочее давление, полный диапазон температур	0,02 МПа ... 1 МПа
Пилотный воздушный порт 21	QS-4
Пилотная среда	Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Контрольное давление	0,2 МПа ... 1 МПа
Пневматическое соединение, порт 1	QS-4
Пневматическое соединение, порт 2	G1/8
Вес продукта	27,9 г
Способность к вращению	поворот на 360°/непрерывный поворот не допускается
Выбор дополнительных функций	Исчерпанный вручную
Стандартный расход 1->2 (6-0)	500 л/мин
Стандартный номинальный расход 1->2 (6-5)	260 л/мин
Время выключения	9 мс
Время включения	6 мс

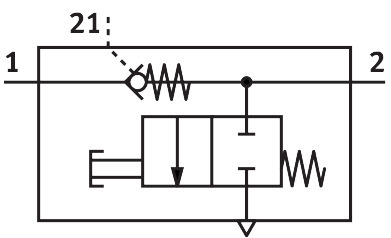

Символ	00991957
Допуск на номинальный момент затяжки	± 20%
Тип act., продолжение n.-r. func.	Пневматический
Тип крепления	Ввинчиваемый
Функция клапана	Пилотируемая функция невозврата

Краткая информация о продукте
Пневматические регулирующие клапаны VFOF/VBNF/VBQF
