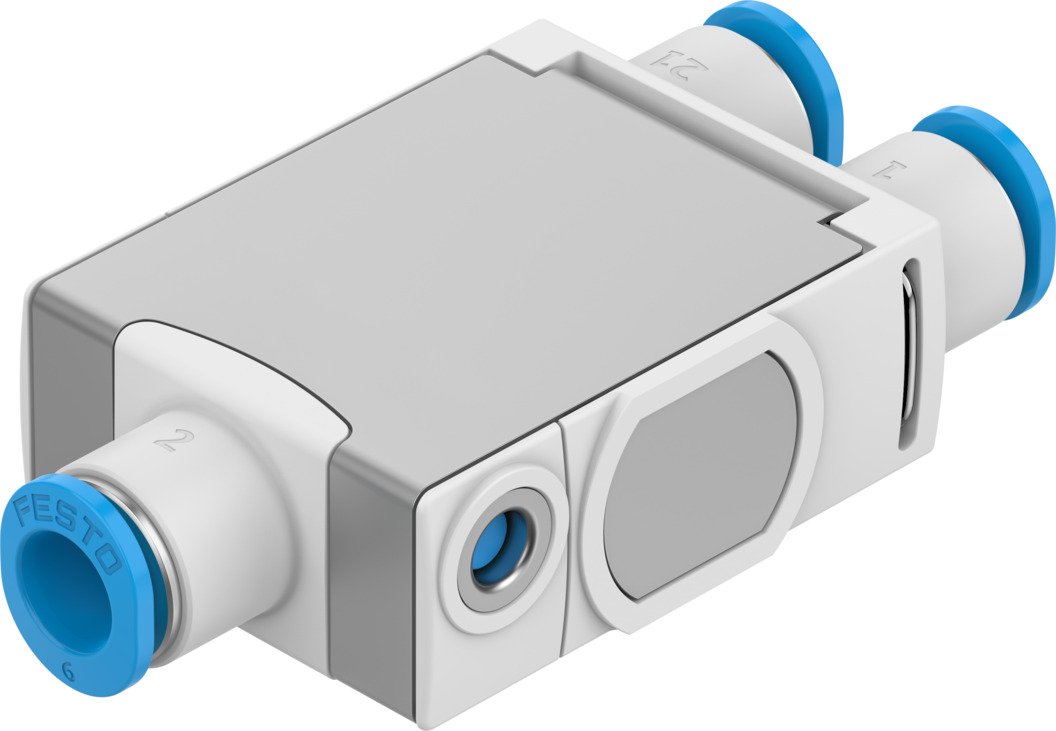

Обратный клапан
VBNF-CBA-Q6-Q6
8193270Цена: по запросу
1
Загрузки
| Температура окружающей среды | -10 °C ... 60 °C |
| Класс коррозионной стойкости CRC | 2 - Умеренное коррозионное напряжение |
| Защита от взрыва | Зона 2 (ATEX)... Зона 22 (ATEX) |
| Цвет корпуса | серый |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Ручная функция выпуска отработавших газов | Не фиксирующийся |
| Материальное покрытие | ПБТ |
| Материальное покрытие | ES-БЫТЬ |
| Материал корпуса | ПБТ |
| Фиксирующее кольцо из материала | ПОМ |
| Уплотнения из материала | Нитрильный каучук |
| Температура среды | -10 °C ... 60 °C |
| Монтажное положение | необязательный |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | 1 МПа |
| Рабочее давление, полный диапазон температур | 0,2 бар ... 10 бар |
| Пилотный воздушный порт 21 | QS-6 |
| Пилотная среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Контрольное давление | 0,2 МПа ... 1 МПа |
| Пневматическое соединение, порт 1 | QS-6 |
| Пневматическое соединение, порт 2 | QS-6 |
| Вес продукта | 23,3 г |
| Стандартный расход 1->2 (6-0) | 500 л/мин |
| Стандартный номинальный расход (стандартизирован по DIN 1343) | 260 л/мин |
| Стандартный номинальный расход 1->2 (6-5) | 260 л/мин |
| Температура хранения | -20 °C ... 70 °C |
| Время выключения | 9 мс |
| Время включения | 6 мс |
| Символ | 00991957 |
| Тип act., продолжение n.-r. func. | Пневматический |
| Тип приведения в действие | Инструкция |
| Функция клапана | Функция невозврата |
-
