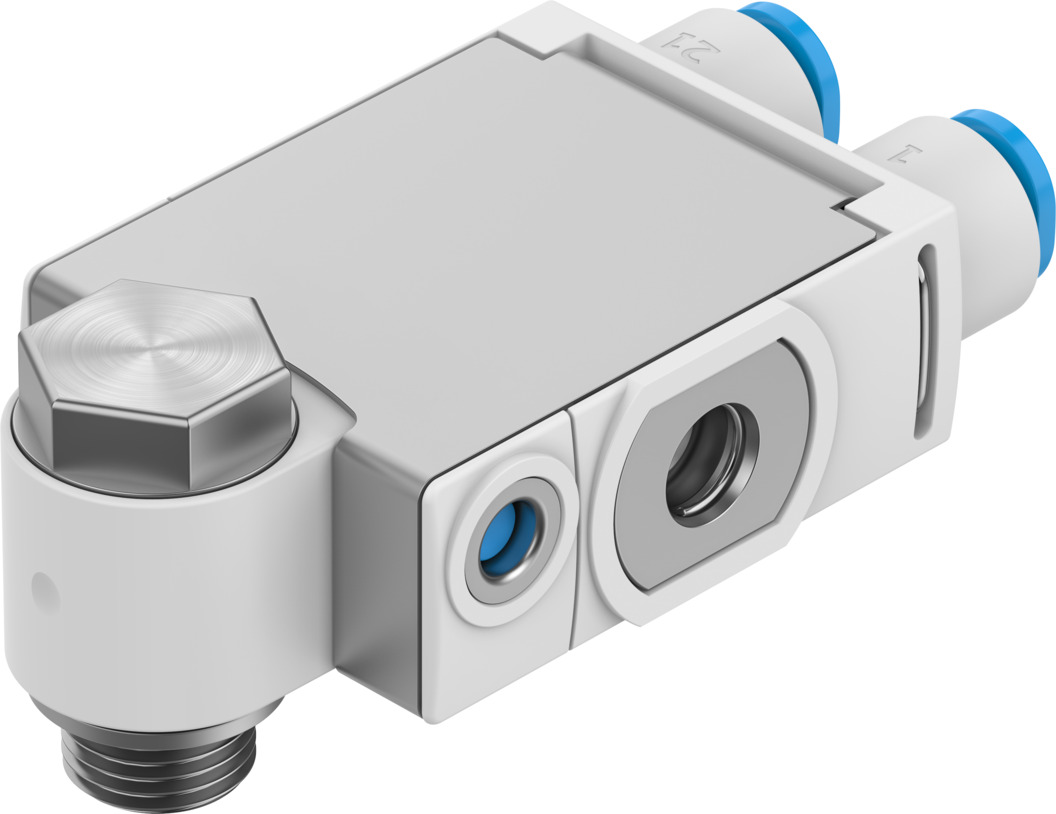

Обратный дроссель
VFOF-LE-BAH-G18-Q4
8193269Цена: по запросу
| Регулировочный компонент | Внутренний шестиугольник |
| Пневматическое соединение, порт 1 | QS-4 |
| Стандартный номинальный расход в заблокированном направлении | 120 л/мин.. 220 л/мин |
| Стандартный номинальный расход в направлении регулирования расхода | 240 л/мин |
| Функция клапана | Функция одностороннего регулирования расхода отработанного воздуха |
1
| Регулировочный компонент | Внутренний шестиугольник |
| Температура окружающей среды | -10 °C ... 60 °C |
| Защита от взрыва | Зона 2 (ATEX)... Зона 22 (ATEX) |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Ручная функция выпуска отработавших газов | Не фиксирующийся |
| Регулировочный винт для материала | Латунь |
| Материальное покрытие | ПБТ |
| Материальное покрытие | ES-БЫТЬ |
| Полый болт из материала | Кованый алюминиевый сплав |
| Материал корпуса | ПБТ |
| Фиксирующее кольцо из материала | ПОМ |
| Уплотнения из материала | Нитрильный каучук |
| Материальная втулка | Кованый алюминиевый сплав |
| Температура среды | -10 °C ... 60 °C |
| Монтажное положение | необязательный |
| Номинальный крутящий момент | 3 Нм |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | 0,02 МПа ... 1 МПа |
| Рабочее давление, полный диапазон температур | 0,02 МПа ... 1 МПа |
| Допустимый момент срабатывания, регулирующий винт | 1 Нм |
| Пилотный воздушный порт 21 | QS-4 |
| Пилотная среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Контрольное давление | 0,2 МПа ... 1 МПа |
| Пневматическое соединение, порт 1 | QS-4 |
| Пневматическое соединение, порт 2 | G1/8 |
| Вес продукта | 29,2 г |
| Способность к вращению | поворот на 360°/непрерывный поворот не допускается |
| Выбор дополнительных функций | Обратный клапан с приводом в действие |
| Стандартный расход в направлении регулирования расхода 0,6->0 МПа (6->0 бар, 87->0 фунтов на квадратный дюйм) | 420 л/мин |
| Стандартный расход в обратном направлении 0,6->0 МПа (6->0 бар, 87->0 фунтов на квадратный дюйм) при срабатывании | 400 л/мин... 460 л/мин |
| Стандартный расход в обратном направлении 0,6->0 МПа (6->0 бар, 87->0 фунтов на квадратный дюйм) без включения | 400 л/мин... 460 л/мин |
| Стандартный номинальный расход в заблокированном направлении | 120 л/мин.. 220 л/мин |
| Стандартный номинальный расход в направлении регулирования расхода | 240 л/мин |
| Приведенный в действие стандартный номинальный расход в обратном направлении | 150 л/мин.. 230 л/мин |
| Стандартный номинальный расход в обратном направлении без включения | 120 л/мин.. 220 л/мин |
| Время выключения | 9 мс |
| Время включения | 6 мс |
| Символ | 00991958 |
| Допуск на номинальный момент затяжки | ± 20% |
| Тип act., продолжение n.-r. func. | Пневматический |
| Тип приведения в действие | Инструкция |
| Тип крепления | Ввинчиваемый |
| Функция клапана | Функция одностороннего регулирования расхода отработанного воздуха |
-
