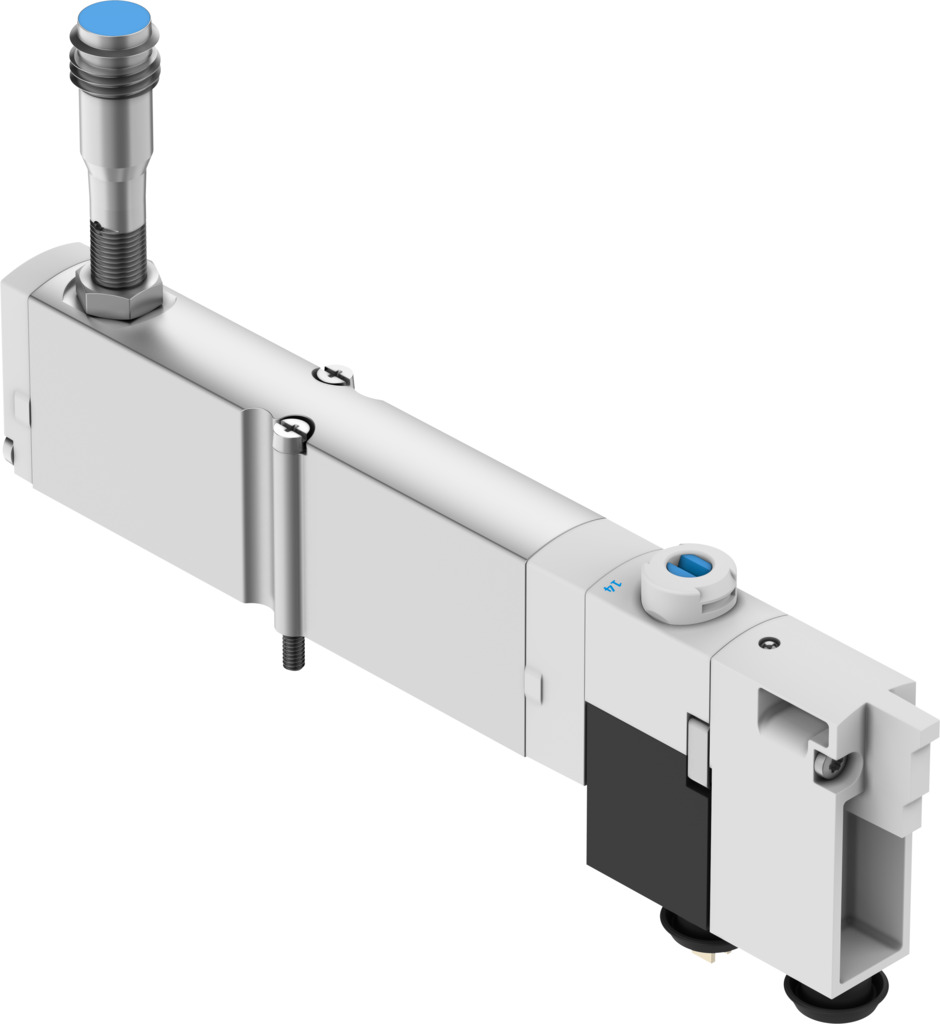

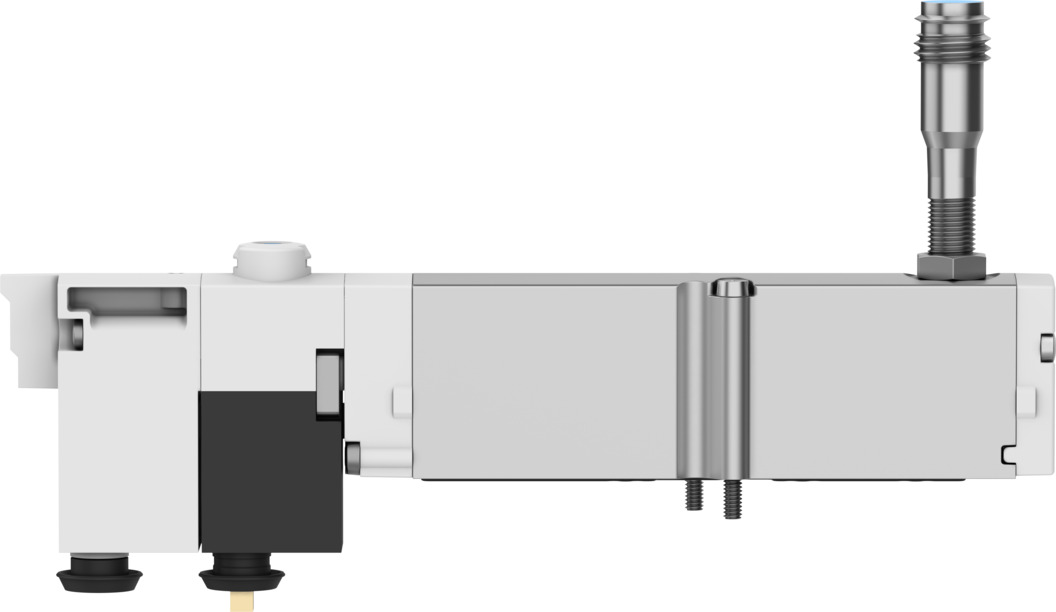

Электромагнитный клапан
VMPA1-M1H-MSC-PI
8186953Цена: по запросу
| Стандартный номинальный расход (стандартизирован по DIN 1343) | 190 л/мин |
| Тип приведения в действие | Электрический |
| Функция клапана | 2x3/2-ходовой, открытый, моностабильный |
1
| Температура окружающей среды | -5 °C ... 50 °C |
| Утверждение | признанный в США (OL) |
| Орган, выдавший сертификат | UL MH19482 |
| Класс коррозионной стойкости CRC | 3 - высокое коррозионное напряжение |
| Степень защиты | Степень защиты IP65 ... В собранном виде |
| Дизайн | Тарельчатый клапан с пружинным возвратом |
| Направление потока | Обратимый |
| Датчик тока холостого хода | 10 мА |
| Ручное управление | Фиксирующий ... Не фиксирующий |
| Материал корпуса | Усиленный PPA |
| Уплотнения из материала | Нитрильный каучук |
| Максимальный отрицательный тестовый импульс с 1 сигналом | 200 мкс |
| Датчик максимального выходного тока | 200 мА |
| Максимальный положительный тестовый импульс с сигналом 0 | 400 мкс |
| Максимальная частота переключения | 2 Гц |
| Датчик максимальной частоты переключения | 5000 Гц |
| Максимальный момент затяжки при монтаже клапана | 0,25 Нм |
| Температура среды | -5 °C ... 50 °C |
| Монтажное положение | необязательный |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | -0,09 МПа ... 1 МПа |
| Рабочее напряжение | 24 В постоянного тока |
| Диапазон рабочих напряжений датчика постоянного тока | 10 В ... 30 В |
| Допустимые колебания напряжения | +/- 25% |
| Контрольное давление | 0,3 МПа ... 0,8 МПа |
| Вес продукта | 96 г |
| Относительная влажность воздуха | Макс. 90% при 40°C |
| Датчик остаточных пульсаций | ± 10% |
| Принцип герметизации | Мягкий |
| Подключение датчика | Штекер... Кабель |
| Ударопрочность | Ударные испытания со степенью тяжести 2 по FN 942017-5 и EN 60068-2-27 |
| Датчик силы короткого замыкания | Пульсирующий |
| Отображение состояния сигнала | да |
| Стандартный номинальный расход (стандартизирован по DIN 1343) | 190 л/мин |
| Стандартный номинальный расход с QS-6 | 360 л/мин |
| Температура хранения | -20 °C ... 40 °C |
| Пригодность для работы в вакууме | да |
| Функция переключающего элемента | Сетевой контакт |
| Коммутационный выход | ПНП |
| Время выключения | 27 мс |
| Время включения | 10 мс |
| Символ | 00997391 |
| Тип приведения в действие | Электрический |
| Тип крепления | Со сквозным отверстием |
| Тип пилотирования | Пилот приведен в действие |
| Тип сброса | Механическая пружина |
| Функция клапана | 2x3/2-ходовой, открытый, моностабильный |
| Размер клапана | 10 мм |
| Виброустойчивость | Испытание при транспортировке с уровнем опасности 2 в соответствии с FN 942017-4 и EN 60068-2-6 |
| Датчик падения напряжения | 2 В |
| круг | Перекрытие |
-
