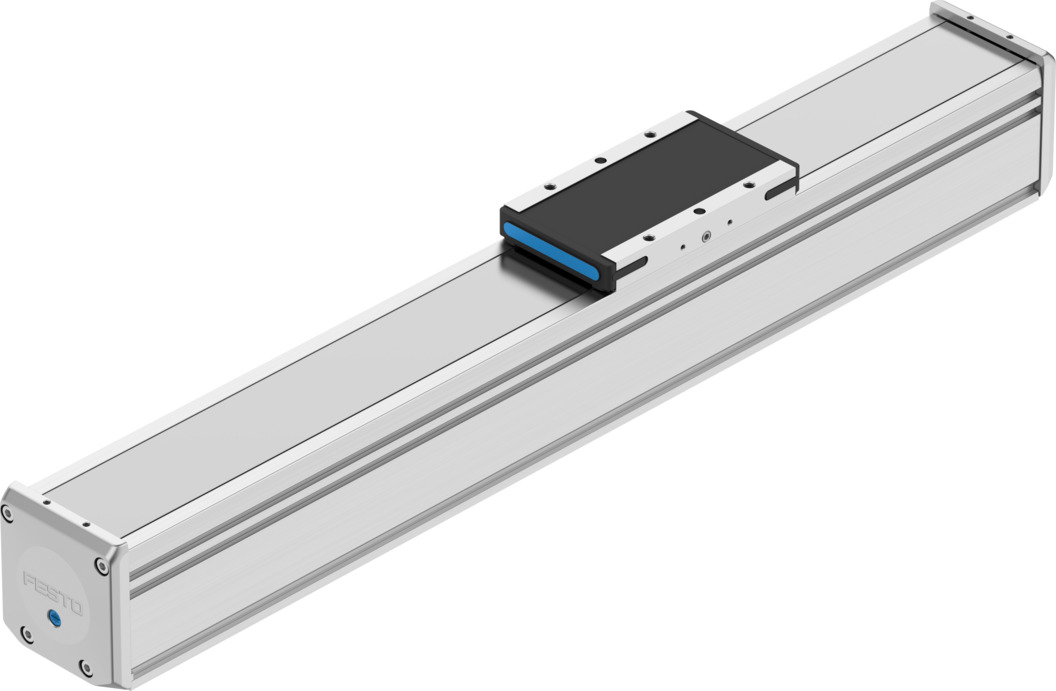

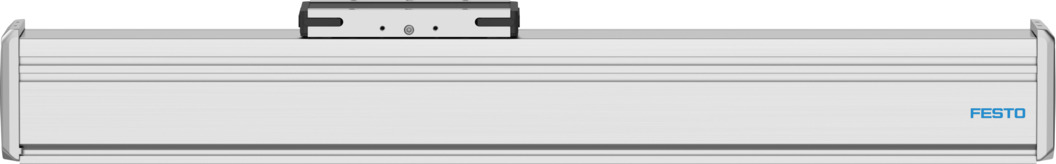

Направляющая ось
ELFD-KF-80- -
8182488Цена: по запросу
1
Загрузки
| 2-й момент из области Iy | 1213000 мм⁴ |
| 2-й момент из области Из | 2052000 мм⁴ |
| Дополнительный вес на ход 10 мм | 76 г |
| Температура окружающей среды | °C ... 60 °C |
| Базовый вес для хода 0 мм | 2345 г ... 3645 г |
| Класс коррозионной стойкости CRC | 0 - Отсутствие коррозионного воздействия |
| Степень защиты | Степень защиты IP40 |
| Дизайн | Руководство |
| Сила смещения | 6 N |
| Рабочий цикл | 100% |
| Fy при теоретическом сроке службы 100 км (учитывается только в качестве ориентира) | 17576 Н ... 35153 Н |
| Fz при теоретическом сроке службы 100 км (учитывается только в качестве ориентира) | 17576 Н ... 35153 Н |
| Руководство | Направляющая шарикоподшипника с рециркуляцией |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364 зона III |
| Интервал технического обслуживания | Пожизненная смазка |
| Материальное покрытие | Алюминий, отлитый под давлением под давлением, окрашенный |
| Материал покрывающей ленты | Высоколегированная нержавеющая сталь |
| Торцевая крышка из материала | Алюминий, отлитый под давлением под давлением, окрашенный |
| Материальный направляющий брус | Сталь |
| Направляющий выступ для материала | Сталь |
| Профиль материала | Анодированный кованый алюминиевый сплав |
| Скольжение материала | Кованый алюминиевый сплав |
| Максимальное ускорение | 50 м/с2 |
| Максимальное усилие Fy | 4200 Н ... 8433 Н |
| Максимальное усилие на общей оси | 2291 Н ... 4581 Н |
| Максимальное усилие Fz | 4200 Н ... 8400 Н |
| Максимальное усилие на общей оси Fz | 3500 Н ... 5600 Н |
| Максимальный момент Mx | 106 Нм ... 200 Нм |
| Максимальный момент Mx на общей оси | 106 Нм ... 190 Нм |
| Максимальный момент Моего | 42 Нм ... 390 Нм |
| Максимальный момент на моей общей оси | 42 Нм ... 356 Нм |
| Максимальный момент Mz | 42 Нм ... 390 Нм |
| Максимальный момент Mz на общей оси | 42 Нм ... 294 Нм |
| Максимальная скорость | 3 м/с |
| Монтажное положение | необязательный |
| Движущаяся масса | 911 г ... 1615 г |
| Mx при теоретическом сроке службы 100 км (учитывается только в качестве ориентира) | 422 Нм ... 844 Нм |
| Мой теоретический ресурс составляет 100 км (учитывается только в качестве ориентира). | 162 Нм ... 1356 Нм |
| Mz при теоретическом сроке службы 100 км (учитывается только в качестве ориентира) | 162 Нм ... 1356 Нм |
| Примечание по материалам | Соответствует требованиям RoHS |
| Контрольный срок службы | 5000 км |
| Размер | 80 |
| Температура хранения | -20 °C ... 60 °C |
| Запас хода | 4,5 мм |
| Пригодность для производства литий-ионных аккумуляторов | Подходит для производства аккумуляторов в соответствии с внутренним определением Festo степени защиты F1A с ограничениями на использование Cu/Zn/Ni |
| Символ | 00992984 |
| Момент инерции крутящей массы It | 405000 мм⁴ |
| Рабочий ход | 50 мм ... 5000 мм |
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
