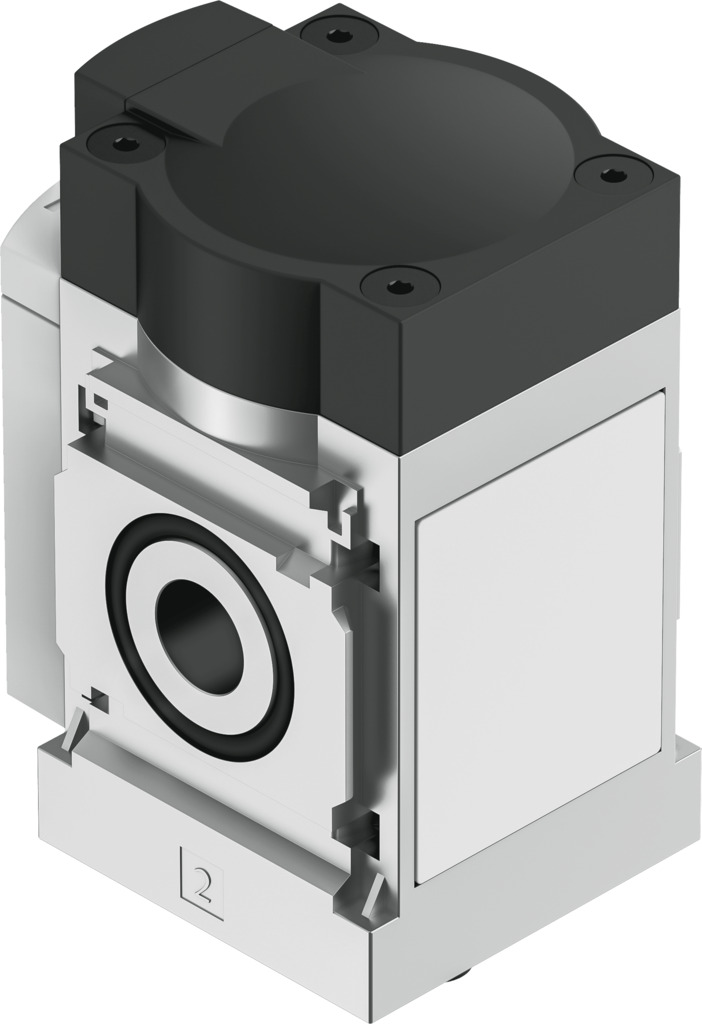

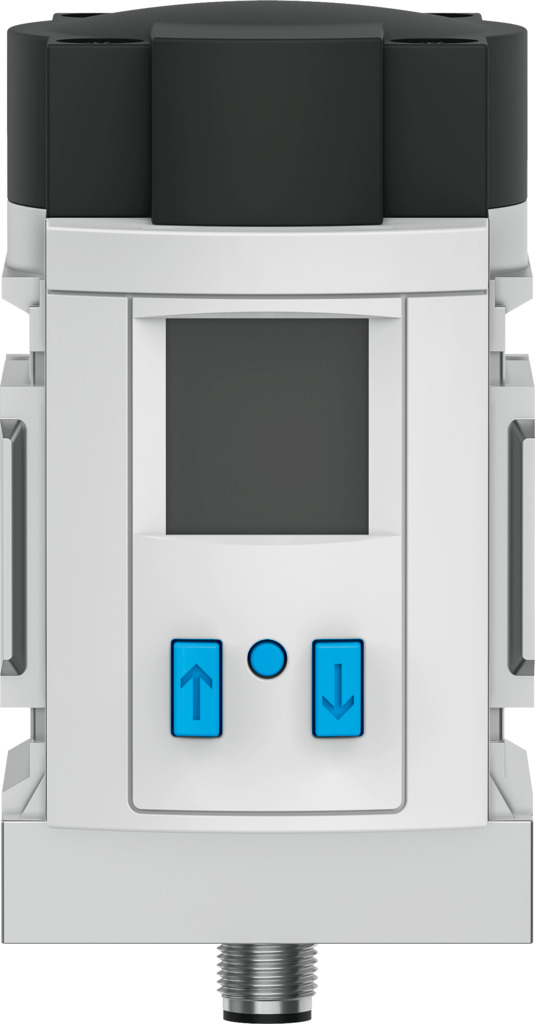

Датчик расхода SFAM-62-5000L-M-PNLK-PNVBA-M12

Датчик расхода

SFAM-62-5000L-M-PNLK-PNVBA-M12

8181243

Цена: по запросу

Конечное значение диапазона измерения расхода	5000 л/мин
Рабочая среда	Аргон... Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление	1,6 МПа
Пневматическое соединение	Модуль коллектора

Загрузки

Точность измерения расхода	± (3% o.m.v. + 0,3% FS)
Точность измерения давления в ± %FS	1,5 %FS
Точная температура в ± °C	5 °C
Температура окружающей среды	°C ... 50 °C
Аналоговый выход	0 - 10 В ... 4 - 20 мА
Утверждение	Торговая марка RCM
Знак CE (см. декларацию о соответствии)	В соответствии с Директивой ЕС по электромагнитной совместимости... В соответствии с Директивой ЕС RoHS
Класс коррозионной стойкости CRC	2 - Умеренное коррозионное напряжение
Степень защиты	Степень защиты IP65
Тип дисплея	Многоцветный ЖК-дисплей с подсветкой
Отображаемые единицы измерения	МПа ... бар
Электрическое подключение 1, совместимый тип монтажа	Совместимость с поворотным винтовым замком
Электрическое соединение 1, схема подключения	00995386
Электрическое подключение 1, тип подключения	Штекеры
Электрическое соединение 1, соединительная система	M12x1, A-соответствует стандарту EN 61076-2-101
Электрическое подключение 1, количество соединений/жил	5
Электрическое подключение 1, тип монтажа	Винтовой замок
Конечное значение диапазона измерения расхода	5000 л/мин
Конечное значение для диапазона измерения давления	1,6 МПа
Конечное значение кривой характеристики расхода	5000 л/мин
Начальное значение кривой характеристики расхода	л/мин
Направление потока	Однонаправленный ... Слева направо
Подключение к сети ввода-вывода, требуется хранение данных	1000 байт
IO-Link, обрабатывающий содержимое данных В	Измеренное значение давления 16 бит MDC... Контроль давления 2 бит SSC
Поддержка IO-Link, SIO-режима	Да
IO-Link, служебные данные В	32-разрядное значение измерения объема/массы... Пневматическое измерение энергии 32-разрядное значение
IO-Link, профиль устройства	Обновление встроенного ПО... Функция определения местоположения
Соединение ввода-вывода, минимальное время цикла	1,5 мс
Канал ввода-вывода, тип порта	Класс А
Канал ввода-вывода, ввод длины обрабатываемых данных	96 бит
Канал ввода-вывода, вывод длины обрабатываемых данных	немного
IO-Link, идентификатор версии	Версия 1.1
Канал ввода-вывода, скорость передачи	COM3
Соответствие требованиям ЛАБОРАТОРИЙ (PWI)	VDMA 24364-B1/B2-L
Материал корпуса	Изготовлен из литого под давлением алюминия... Армированный ПА
Максимальная длина кабеля	20 м с функцией IO-Link®... 30 м
Максимальный выходной ток сопротивления нагрузки	500 Ом
Максимальный выходной ток	100 мА
Измеряемая переменная	Давление... Массовый расход
Способ измерения	Теплопередача
Принцип измерения	Тепловой
Температура среды	°C ... 50 °C
Минимальное выходное напряжение сопротивления нагрузки	20 Ком
Монтажное положение	необязательный
Номинальная температура	23 °C
Примечание по материалам	Соответствует требованиям RoHS
Рабочая среда	Аргон... Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление	1,6 МПа
Диапазон рабочих напряжений постоянного тока	18 В ... 30 В
Конечное значение кривой выходной характеристики	10 В
Начальное значение кривой выходной характеристики	V
Начальное значение кривой выходной характеристики	4 мА
Давление перегрузки	2 МПа
Защита от перегрузки	Доступный
Пневматическое соединение	Модуль коллектора
Падение давления	100 мбар
Диапазон влияния давления в ± %FS/бар	0,5 %FS/b.
Вес продукта	600 г
Защита от несанкционированного доступа	IO-Link ... ПИН-код
Класс защиты	III
Протокол	Система ввода-вывода®
Точность повторения значения давления в ± %FS	0,3 %FS
Смещение точности повторения в ± %FS	0,2 %FS
Диапазон точности повторения в ± %FS	0,8 %FS
Защита от обратной полярности	Для всех электрических соединений
Параметры настройки	IO-Link® ... Обучение
Гистерезис диапазона настройки	% ... 90 %
Установка порогового значения диапазона	% ... 100 %
Номинальный ток короткого замыкания	да
Начальное значение для диапазона измерения расхода	50 л/мин
Начальное значение для диапазона измерения давления	МПа
Функция переключающего элемента	N/C или N/O контакт, переключаемый
Функция переключения	Компаратор окон или компаратор пороговых значений, регулируемый
Коммутационный выход	2 x PNP или 2 x NPN, переключаемые
Символ	00997525 ... 00997562
Конечное значение кривой температурной характеристики	100 °C
Начальное значение кривой температурной характеристики	°C
Температурный коэффициент в ± %FS/K	0,05 %FS/K
Диапазон температурных коэффициентов в ± %FS/K	Тип. 0,1%FS/K
Конечное значение измерения температуры	50 °C
Начальное значение измерения температуры	°C
Тип крепления	На сервисном блоке
Маркировка UKCA (см. декларацию о соответствии)	В соответствии с британскими инструкциями по электромагнитной совместимости... В соответствии с британскими инструкциями RoHS
