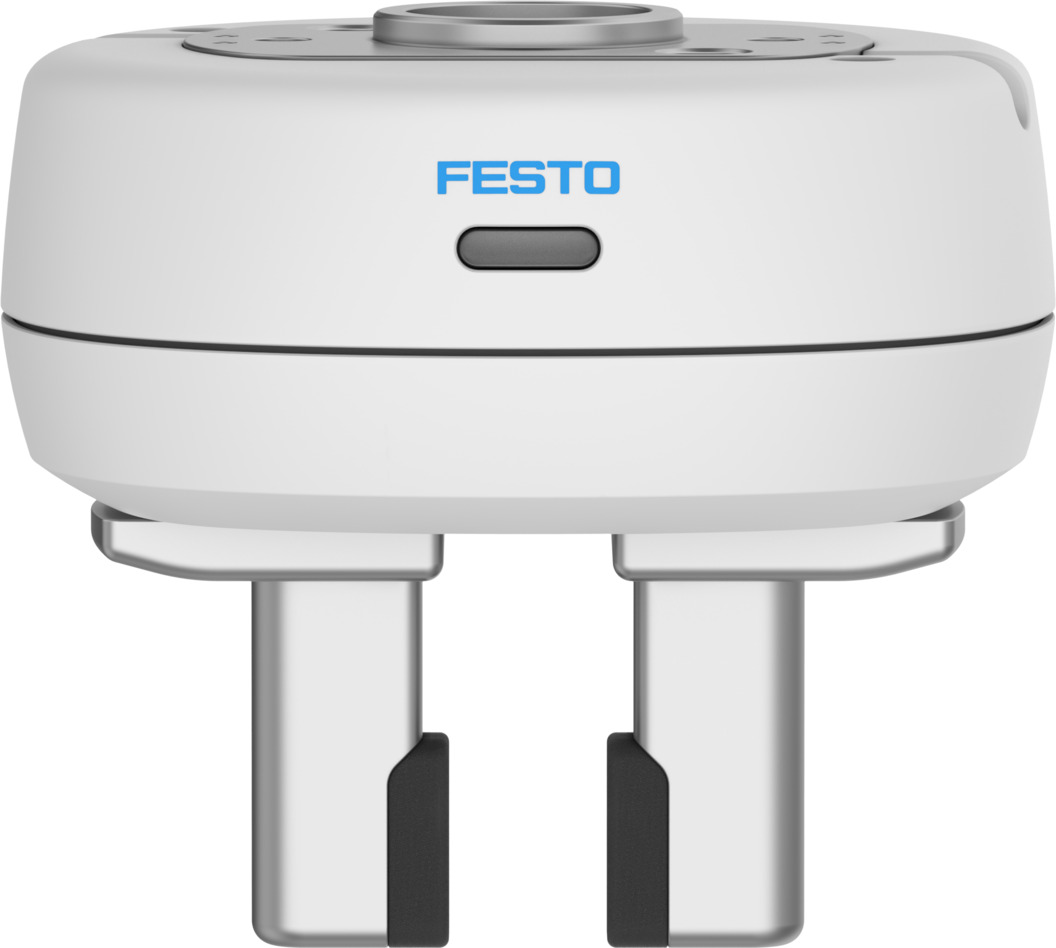

Параллельный захват

HPPH-16-16-NC-N-R12

8171873

Цена: по запросу

Дизайн Направление подсоединения сбоку... Сдвоенный поршень
Пневматическое соединение Для вставного разъема диаметром 4 мм
Определение местоположения Со встроенным датчиком перемещения
Ход каждой губки захвата 8 мм
1
Загрузки
Параллельный захват
Параллельный захват
Параллельный захват
Параллельный захват
Параллельный захват
Температура окружающей среды -5 °C ... 50 °C
Утверждение Торговая марка RCM
Радиус изгиба фиксированного кабеля 26 мм
Радиус изгиба движущегося кабеля 52 мм
Знак CE (см. декларацию о соответствии) В соответствии с Директивой ЕС по электромагнитной совместимости... В соответствии с Директивой ЕС RoHS
Орган, выдавший сертификат TÜV Юг M70132770525.01
Класс коррозионной стойкости CRC 1 - Низкое коррозионное напряжение
Амортизирующий С одной стороны ... Не регулируется
Степень защиты Степень защиты IP40
Дизайн Направление подсоединения сбоку... Сдвоенный поршень
Приводная система Пневматический
Электрическое подключение 1, кабельная розетка Наклоненный
Электрическое соединение 1, схема подключения 00997560
Электрическое подключение 1, тип подключения Кабель со штекером
Электрическое соединение 1, соединительная система M8x1, с кодом A, согласно EN 61076-2-104
Электрическое соединение 1, конструкция Круглый
Электрическое подключение 1, функция Сторона полевого устройства
Электрическое подключение 1, количество соединений/жил 8
Электрическое соединение 1, момент затяжки 0,2 Нм
Электрическое подключение 1, используемые соединения/жилы 6
Материал зубчатого колеса Высоколегированная сталь
Материал пальца захвата Анодированный кованый алюминиевый сплав
Резервное усилие захвата Во время закрытия
Усилие захвата на зажимную губку при смыкании 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) 139 Н ... 151 Н
Функция захвата Параллель
Усилие захвата на зажимную губку HRC при смыкании 116 Н ... 128 Н
Руководство Направляющая для шарика
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364 зона III
Интервал технического обслуживания Пожизненная смазка
Момент инерции массы 0,6 кгсм2
Материальное покрытие Усиленный ПА
Губки для захвата материала Высоколегированная сталь
Материал корпуса Анодированный кованый алюминиевый сплав
Уплотнительное кольцо из материала HNBR ... NBR
Материальный поршень Анодированный кованый алюминиевый сплав
Уплотнение поршня из материала TPE-U (ПОЛИУРЕТАН)
Винты из материала Оцинкованная сталь ... Высоколегированная сталь
Материальная пружина Высоколегированная нержавеющая сталь
Максимальный угловой зазор между челюстями захвата ax, ay град.
Максимальное потребление тока 100 мА
Максимальное усилие на зажимной губке Fz статическое 176 Н
Максимальный зазор в зажимной губке Sz мм
Максимальная масса на внешний захватный палец 100 г
Максимальный момент Mx 2,8 Нм
Максимальный момент Моего 1,4 Нм
Максимальный момент Mz 1,4 Нм
Максимальная рабочая частота захвата 1 Гц
Минимальное время закрывания при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) 90 мс
Минимальное время открывания при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) 180 мс
Режим работы Двойного действия
Монтажное положение необязательный
Номинальное рабочее напряжение постоянного тока 24 В
Примечание по силе захвата Зависит от хода поршня... Со встроенной пружиной сжатия
Примечание по материалам Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Количество захватных губок 2
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление 0,25 МПа ... 0,7 МПа
Рабочее давление HRC 0,25 МПа ... 0,5 МПа
Допустимые колебания напряжения +/- 10 %
Пневматическое соединение Для вставного разъема диаметром 4 мм
Определение местоположения Со встроенным датчиком перемещения
Вес продукта 680 г
Рекомендуемый вес заготовки для MRK 1 кг
Относительная влажность воздуха 0 - 90% ... Без конденсации
Точность повторения, захват 0,06 мм
Ударопрочность Ударные испытания со степенью тяжести 2 по FN 942017-5 и EN 60068-2-27
Размер 16
Уровень звукового давления 75 дБ(А)
Ход каждой губки захвата 8 мм
Переключающий вход NPN
Коммутационный выход ПНП
Индикация состояния переключения Синий светодиод, переключающий состояние через сигнальный вход
Символ 00997553
Теоретическое усилие пружины на зажимную губку при закрывании 23,3 Н ... 34,9 Н
Общее усилие захвата HRC при закрывании 232 Н ... 256 Н
Общее усилие захвата при смыкании 0,6МПа (6 бар, 87 фунтов на квадратный дюйм) 278 Н ... 302 Н
Общий ход 16 мм
Тип крепления С помощью монтажного комплекта ... В соответствии со стандартом ISO 9409
Маркировка UKCA (см. декларацию о соответствии) В соответствии с британскими инструкциями по электромагнитной совместимости... В соответствии с британскими инструкциями RoHS
Виброустойчивость Испытание при транспортировке с уровнем опасности 2 в соответствии с FN 942017-4 и EN 60068-2-6
  • docs
    Краткая информация о продукте

    Пневматический параллельный захват /комбинация клапанов HPPH
