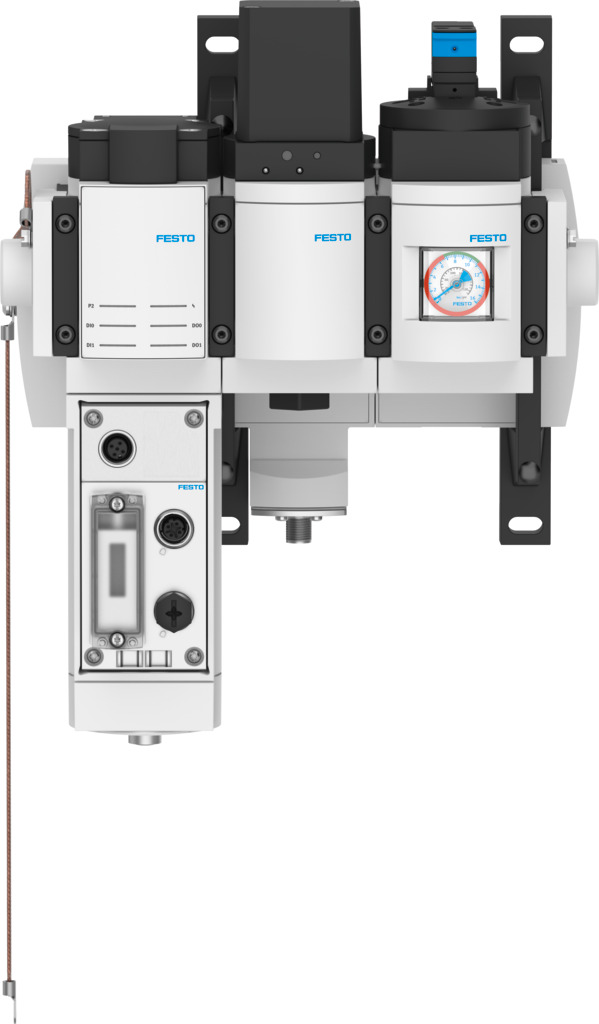

Модуль повышения энергоэффективности
MSE6-C2M-5000-FB36-D-M-RG-BAR-M12L4-AGD
8169406Цена: по запросу
1
Загрузки
| Точность в ± % FS | 3 %FS |
| Точность измерения расхода | ± (3% o.m.v. + 0,3% FS) |
| Температура окружающей среды | °C ... 50 °C |
| Утверждение | Торговая марка RCM |
| Знак CE (см. декларацию о соответствии) | В соответствии с Директивой ЕС по электромагнитной совместимости... В соответствии с Директивой ЕС RoHS |
| Степень защиты | IP65 ... Со штепсельной розеткой |
| Отображаемые единицы измерения | кПа ... л |
| Рабочий цикл | 100% |
| Электрическое соединение | 4-контактный ... M12x1, L-код по EN 61076-2-111 |
| Конечное значение диапазона измерения расхода | 5000 л/мин |
| Конечное значение для диапазона измерения давления | 1,4 МПа |
| Интерфейс полевой шины | разъем 2x, M12x1, 4-контактный, с D-образным кодом |
| Марка KC | KC-EMV |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Материальное покрытие | Усиленный ПА |
| Материальное покрытие | Усиленный ПА |
| Материал корпуса | Алюминий, отлитый под давлением |
| Уплотнения из материала | Нитрильный каучук |
| Макс. потребляемый ток, нагрузка | 0,26 А |
| Макс. потребляемый ток, логический | 0,35 А |
| Максимальный источник питания на канал | 1 А (нагрузка лампы 12 Вт) |
| Максимальный гистерезис давления | 0,03 МПа |
| Максимальный результирующий ток | 1 А |
| Температура среды | °C ... 50 °C |
| Монтажное положение | Горизонтальный +/-5° |
| Примечание по эксплуатационной и пилотной среде | Работа со смазкой невозможна |
| Количество входов | 2 |
| Количество выходов | 2 |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | 0,5 МПа ... 1,1 МПа |
| Рабочее напряжение Напряжение нагрузки постоянного тока | 21,6 В ... 28,8 В |
| Диапазон рабочих напряжений электроники/датчиков постоянного тока | 18 В ... 30 В |
| Пневматическое соединение, порт 1 | G1/2 |
| Пневматическое соединение, порт 2 | G1/2 |
| Диапазон регулирования давления | 0,25 МПа ... 1 МПа |
| Вес продукта | 4395 г |
| Защита от обратной полярности | Для подключения к рабочему напряжению |
| Серии | МСЭ |
| Размер | 6 |
| Стандартный номинальный расход (стандартизирован по DIN 1343) | 7000 л/мин |
| Начальное значение для диапазона измерения расхода | 50 л/мин |
| Начальное значение для диапазона измерения давления | МПа |
| Температура хранения | -10 °C ... 60 °C |
| Логика переключения входов | PNP (положительное переключение) |
| Логика переключения выходов | PNP (положительное переключение) |
| Тип сброса | Механическая пружина |
| Маркировка UKCA (см. декларацию о соответствии) | В соответствии с британскими инструкциями по электромагнитной совместимости... В соответствии с британскими инструкциями RoHS |
| Функция клапана | 2/2 разомкнутый одиночный соленоид |
-
