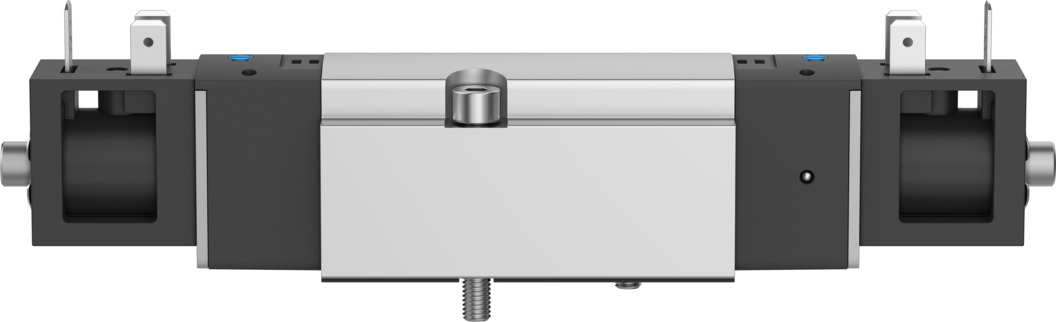

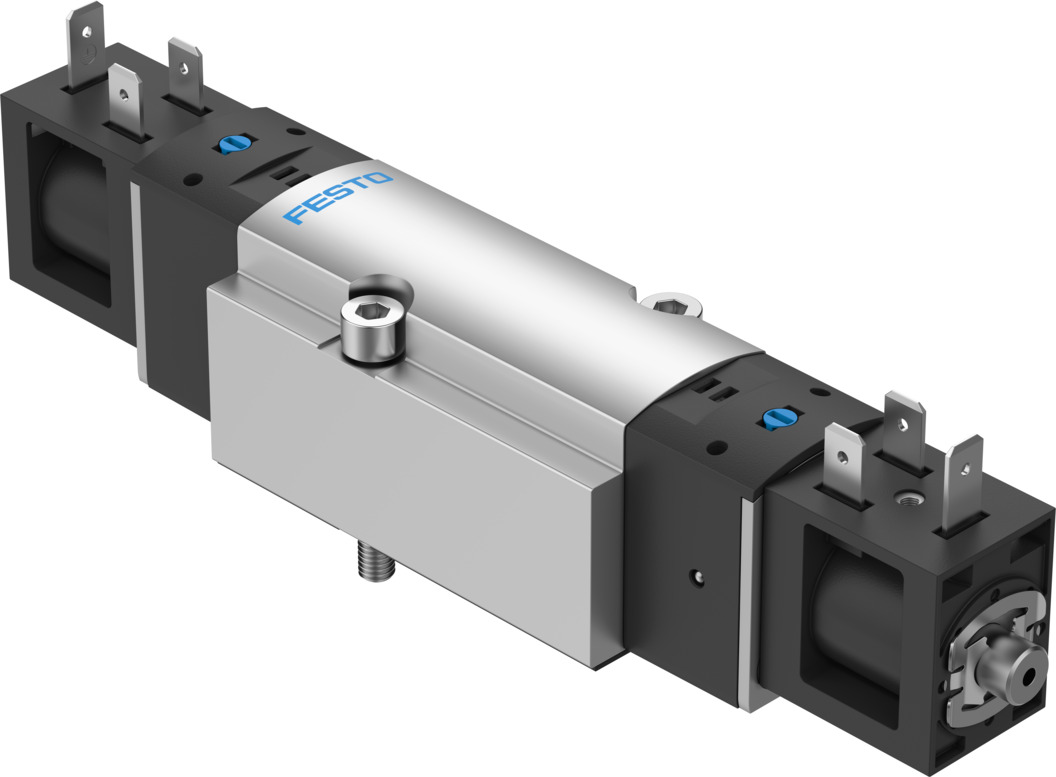

Электромагнитный клапан

VSVA-BK-P53E-D-D1-1B2

8166595

Цена: по запросу

Пневматическое соединение, порт 1 Размер подосновы от 1 до ISO 5599-1
Стандартный номинальный расход (стандартизирован по DIN 1343) 1200 л/мин
Тип приведения в действие Электрический
Функция клапана 5/3 истощен
1
Загрузки
Электромагнитный клапан
Электромагнитный клапан
Электромагнитный клапан
Электромагнитный клапан
Температура окружающей среды -5 °C ... 50 °C
Соединение с дыхательным аппаратом Не проложенный по каналу
Значение C 5,63 л/сбар
Данные о характеристиках катушки 24 В постоянного тока: 3,3 Вт
Соответствует стандарту Стандарт ISO 5599-1
Строительная ширина 38 мм
Класс коррозионной стойкости CRC 1 - Низкое коррозионное напряжение
Степень защиты IP65 ... Со штепсельной розеткой
Дизайн Ползун поршня с уплотнительным кольцом
Рабочий цикл 100%
Электрическое соединение Тип B ... Соответствует промышленному стандарту (11 мм)
Функция выпуска отработанного воздуха С возможностью регулирования расхода
Направление потока Необратимый
Расход пневматически связанного клапана 1283 л/мин
Расход клапана 1289 л/мин
Расход клапана на отдельном основании 1289 л/мин
Размер сетки 43 мм
Код ISO 157
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364 зона III
Ручное управление Фиксирующий ... Не фиксирующий
Материал корпуса Кованый алюминиевый сплав
Скользящее устройство поршня из материала Кованый алюминиевый сплав
Винты из материала Оцинкованная сталь
Уплотнения из материала HNBR ... NBR
Максимальный отрицательный тестовый импульс с 1 сигналом 1100 мкс
Максимальный положительный тестовый импульс с сигналом 0 2500 мкс
Максимальный момент затяжки при монтаже клапана 5 Нм
Температура среды -5 °C ... 50 °C
Монтажное положение необязательный
Номинальное рабочее напряжение постоянного тока 24 В
Номинальный размер 6,3 мм
Примечание по материалам Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление 0,3 МПа ... 0,8 МПа
Рабочее напряжение 24 В постоянного тока
Допустимые колебания напряжения +/- 10 %
Контрольная подача воздуха Внутренний
Пилотная среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Пневматическое соединение, порт 1 Размер подосновы от 1 до ISO 5599-1
Пневматическое соединение, порт 2 Размер подосновы от 1 до ISO 5599-1
Пневматическое соединение, порт 3 Размер подосновы от 1 до ISO 5599-1
Пневматическое соединение, порт 4 Размер подосновы от 1 до ISO 5599-1
Пневматическое соединение, порт 5 Размер подосновы от 1 до ISO 5599-1
Вес продукта 402 г
Принцип герметизации Мягкий
Ударопрочность Ударные испытания со степенью тяжести 2 по FN 942017-5 и EN 60068-2-27
Отображение состояния сигнала С аксессуарами
Стандартный номинальный расход (стандартизирован по DIN 1343) 1200 л/мин
Время выключения 37,4 мс
Время включения 12,4 мс
Изменение времени переключения на обратное 18,9 мс
Символ 00991082
Тип приведения в действие Электрический
Тип крепления На подоснове
Тип пилотирования Пилот приведен в действие
Тип сброса Механическая пружина
Функция клапана 5/3 истощен
Размер клапана 42 мм
Виброустойчивость Испытание при транспортировке с уровнем опасности 2 в соответствии с FN 942017-4 и EN 60068-2-6
значение b 0.26
круг Подкладка
пневматический рабочий порт Размер подосновы от 1 до ISO 5599-1
