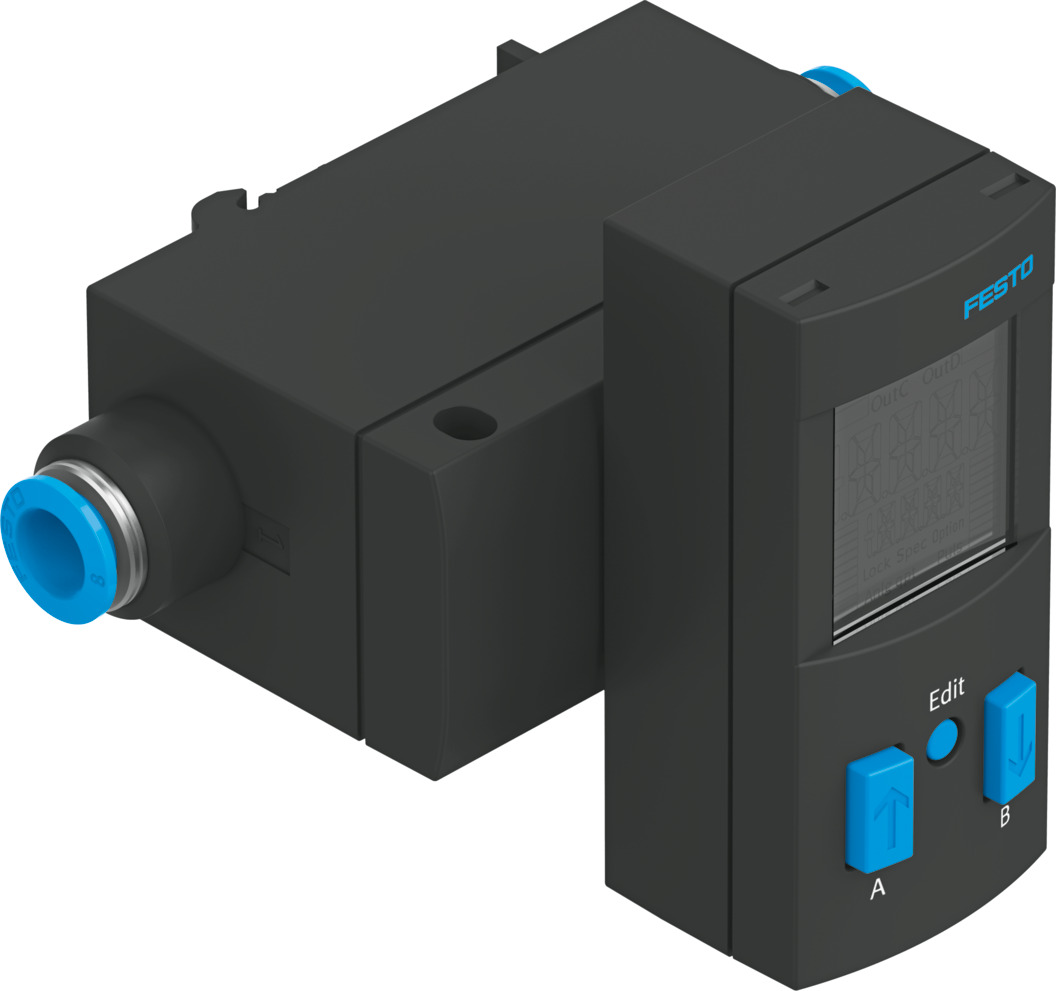

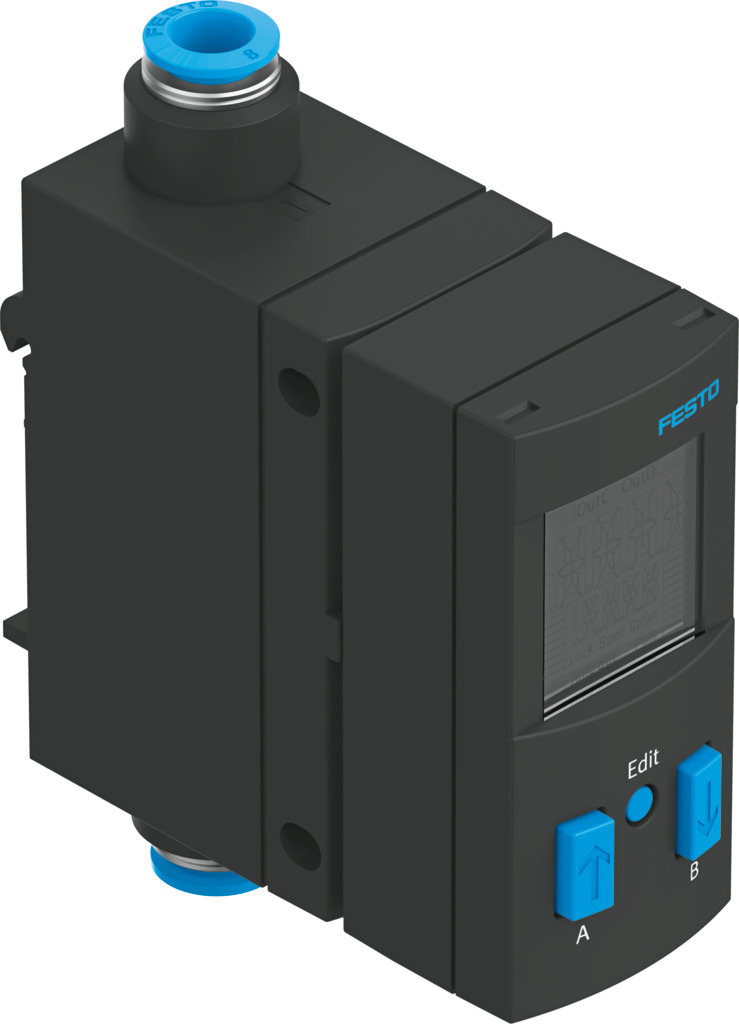

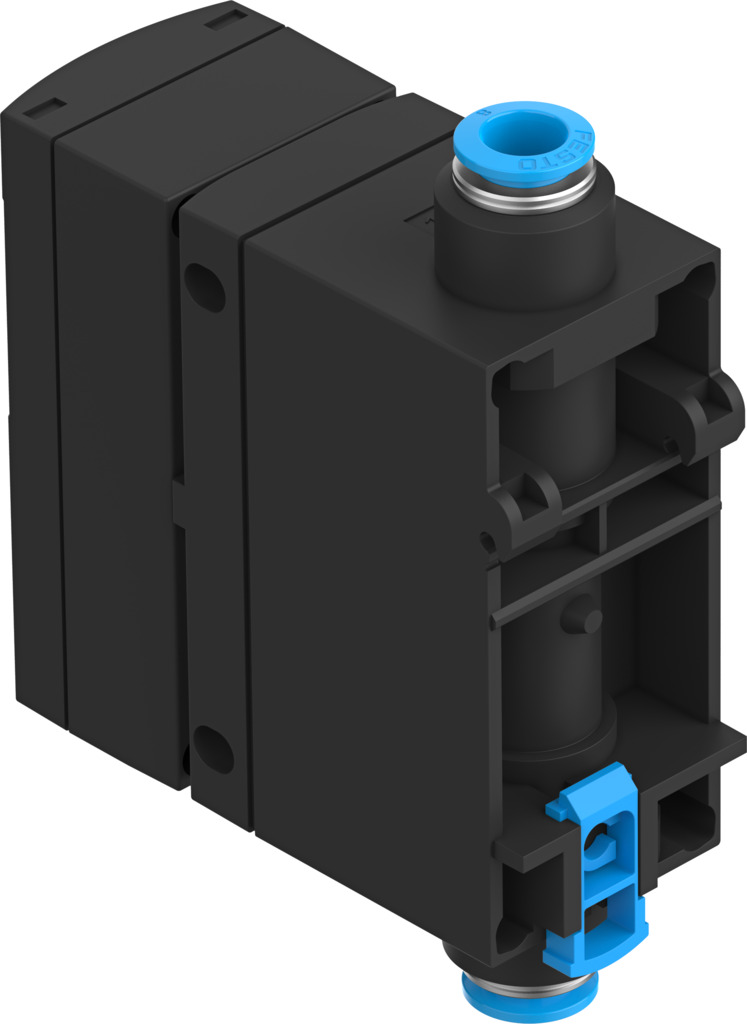

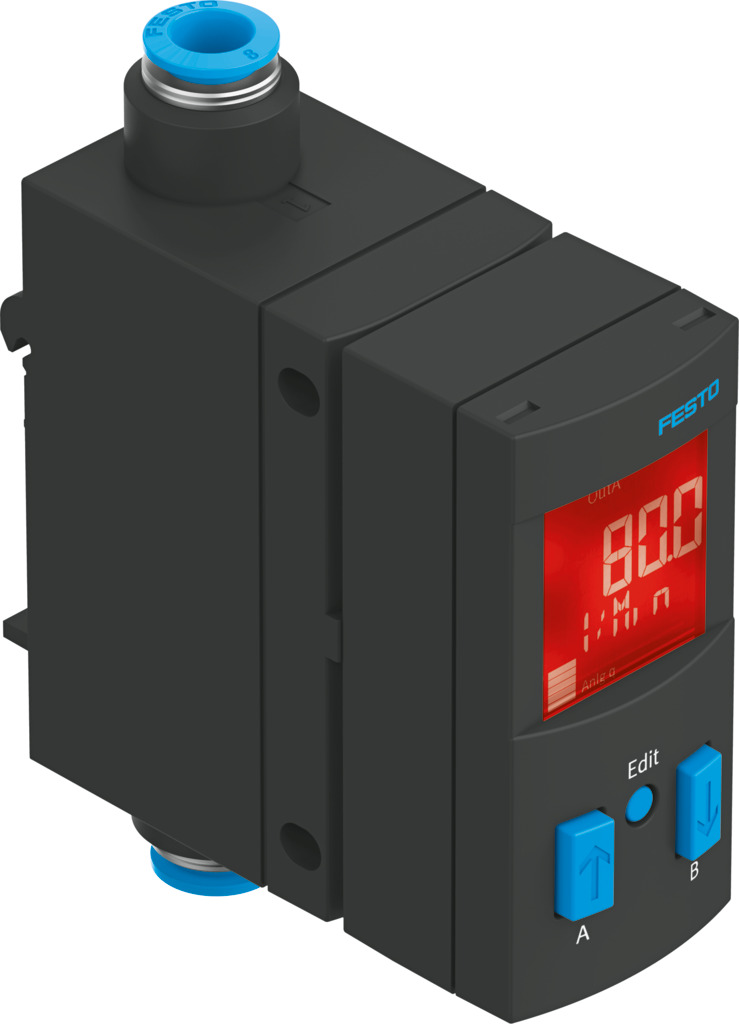

Датчик расхода

SFAB-10U-HQ6-PNLK-PNVBA-M12

8162824

Цена: по запросу

Конечное значение кривой характеристики расхода 10 л/мин
Рабочая среда Аргон... Сжатый воздух до ISO 8573-1:2010 [6:4:4]
Рабочее давление МПа ... 1 МПа
Пневматическое соединение Для трубок диаметром 6 мм
1
Загрузки
Датчик расхода
Датчик расхода
Датчик расхода
Датчик расхода
Датчик расхода
Датчик расхода
Датчик расхода
Точность измерения расхода ± (3% o.m.v. + 0,3% FS)
Точная температура в ± °C 5 °C
Температура окружающей среды °C ... 50 °C
Аналоговый выход 0 - 10 В ... 4 - 20 мА
Утверждение Торговая марка RCM ... указана в списке UL us (OL)
Знак CE (см. декларацию о соответствии) В соответствии с Директивой ЕС по электромагнитной совместимости... В соответствии с Директивой ЕС RoHS
Орган, выдавший сертификат UL E322346
Класс коррозионной стойкости CRC 2 - Умеренное коррозионное напряжение
Степень защиты Степень защиты IP65
Тип дисплея Многоцветный ЖК-дисплей с подсветкой
Отображаемые единицы измерения г ... г/мин
Электрическое подключение 1, совместимый тип монтажа Совместимость с поворотным винтовым замком
Электрическое соединение 1, схема подключения 00995383
Электрическое подключение 1, тип подключения Штекеры
Электрическое соединение 1, соединительная система M12x1, A-соответствует стандарту EN 61076-2-101
Электрическое подключение 1, количество соединений/жил 5
Электрическое подключение 1, тип монтажа Винтовой замок
Конечное значение диапазона измерения расхода 10 л/мин
Конечное значение кривой характеристики расхода 10 л/мин
Начальное значение кривой характеристики расхода л/мин
Направление потока Однонаправленный ... P1 -> P2
Подключение к сети ввода-вывода, требуется хранение данных 500 байт
IO-Link, обрабатывающий содержимое данных В Измеренное значение расхода, 16-разрядный MDC... 2-разрядный SSC для контроля расхода
Поддержка IO-Link, SIO-режима Да
IO-Link, служебные данные В Измеренное значение объема/массы 32 бита
IO-Link, профиль устройства Расширенная идентификация функции... Данные измерений функции, стандартное разрешение
Соединение ввода-вывода, минимальное время цикла 1,2 мс
Канал ввода-вывода, тип порта Класс А
Канал ввода-вывода, ввод длины обрабатываемых данных 64-битный
Канал ввода-вывода, вывод длины обрабатываемых данных немного
IO-Link, идентификатор версии Версия 1.1
Канал ввода-вывода, скорость передачи COM3
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA 24364-B1/B2-L
Материал корпуса Усиленный ПА
Максимальный выходной ток сопротивления нагрузки 500 Ом
Максимальный выходной ток 100 мА
Измеряемая переменная Массовый расход ... Температура
Способ измерения Теплопотери
Принцип измерения Тепловой
Температура среды °C ... 50 °C
Минимальное выходное напряжение сопротивления нагрузки 20 Ком
Монтажное положение необязательный
Ток питания без нагрузки 90 млн лет
Номинальная температура 23 °C
Примечание по материалам Соответствует требованиям RoHS
Рабочая среда Аргон... Сжатый воздух до ISO 8573-1:2010 [6:4:4]
Рабочее давление МПа ... 1 МПа
Диапазон рабочих напряжений постоянного тока 15 В ... 30 В
Конечное значение кривой выходной характеристики 10 В
Начальное значение кривой выходной характеристики V
Начальное значение кривой выходной характеристики 4 мА
Защита от перегрузки Доступный
Пневматическое соединение Для трубок диаметром 6 мм
Падение давления 100 мбар
Диапазон влияния давления в ± %FS/бар 0,5 %FS/b.
Вес продукта 160 г
Защита от несанкционированного доступа IO-Link ... ПИН-код
Класс защиты III
Протокол Система ввода-вывода®
Смещение точности повторения в ± %FS 0,2 %FS
Диапазон точности повторения в ± %FS 0,8 %FS
Защита от обратной полярности Для всех электрических соединений
Параметры настройки IO-Link® ... Обучение
Номинальный ток короткого замыкания да
Начальное значение для диапазона измерения расхода 0,1 л/мин
Время отключения 10 мс
Время включения 10 мс
Функция переключающего элемента N/C или N/O контакт, переключаемый
Функция переключения Окно сравнения ... Устройство сравнения пороговых значений
Коммутационный выход 2 x PNP или 2 x NPN, переключаемые
Символ 00995566
Конечное значение кривой температурной характеристики 100 °C
Начальное значение кривой температурной характеристики °C
Диапазон температурных коэффициентов в ± %FS/K Тип. 0,1%FS/K
Конечное значение измерения температуры 50 °C
Начальное значение измерения температуры °C
Тип крепления Со сквозным отверстием... С двутавровой рейкой
Маркировка UKCA (см. декларацию о соответствии) В соответствии с британскими инструкциями по электромагнитной совместимости... В соответствии с британскими инструкциями RoHS
