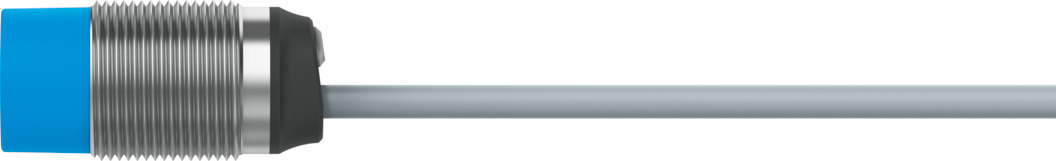

Бесконтактный переключатель

SOIA-M18PNB-PNLK-LE

8161204

Цена: по запросу

Диапазон рабочих напряжений постоянного тока 10 В ... 30 В
Размер М18
Функция переключающего элемента Переключаемый
Коммутационный выход PNP/NPN, переключаемый... Двухтактный
1
Загрузки
Бесконтактный переключатель
Бесконтактный переключатель
Бесконтактный переключатель
Бесконтактный переключатель
Диапазон значений ускорения -3270 м/с2 ... 3270 м/с2
Точность и скорость +/- 20% FS
Температура окружающей среды -25 °C ... 70 °C
Утверждение c UL, внесенный в список US (OL)
Знак CE (см. декларацию о соответствии) В соответствии с Директивой ЕС по электромагнитной совместимости... В соответствии с Директивой ЕС RoHS
Диаметр кабеля 3,8 мм
Длина кабеля 2,5 м
Цвет оболочки кабеля Серый
Соответствует стандарту На 60947-5-2
Класс коррозионной стойкости CRC 3 - высокое коррозионное напряжение
Степень защиты СТЕПЕНЬ защиты IP65 ... СТЕПЕНЬ защиты IP67
Дизайн Круглый
Диапазон измерения перемещения мм... 12 мм
Разрешение по перемещению 0,01 мм
Электрическое подключение 1, тип подключения Кабель
Электрическое подключение 1, количество соединений/жил 3
Цвет корпуса Синий... серый
Сопротивление давлению корпуса 1 бар
Гистерезис 1 %FS ... 20 %FS
Подключение к сети ввода-вывода, требуется хранение данных 308 байт
IO-Link, обрабатывающий содержимое данных В Измерение расстояния 16-битный MDC... Контроль расстояния 2-битный SSC
Поддержка IO-Link, SIO-режима Да
IO-Link, служебные данные В Среднее значение ускорения составляет 32 бита... Диапазон ускорения 32 бита
IO-Link, профиль устройства Обнаружение функционального объекта ... URI функционального продукта
Соединение ввода-вывода, минимальное время цикла 3,2 мс
Канал ввода-вывода, тип порта Класс А
Канал ввода-вывода, ввод длины обрабатываемых данных 32-битный
IO-Link, идентификатор версии Версия 1.1
Канал ввода-вывода, скорость передачи COM2
Невосприимчивость к магнитным полям < 50 мкТл
Устойчивость к перенапряжению 0,5 кВ
Индуктивная защитная цепь Интегрированный
Напряжение изоляции 30 В
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364-B2-L
Погрешность линейности в ± %FS 3 %
Материальная оболочка кабеля PUR
Материал корпуса Латунь... ПБТ
Контргайка из материала Латунь
Максимальный выходной ток 100 мА
Максимальная частота переключения 1100 Гц
Измеряемая переменная Позиция... Траектория/перемещение
Способ измерения Датчик расстояния
Диапазон измерения скорости 1 мм/с ... 3000 мм/с
Принцип измерения Индуктивный
Минимальный ток нагрузки свой
Тип монтажа Не смывается
Ток питания без нагрузки 17 ма
Проводник номинального поперечного сечения 0,25 мм2
Примечание по гистерезису Заводская настройка: 5% FS
Примечание по материалам Соответствует требованиям RoHS
Примечание по диапазону рабочих напряжений постоянного тока 18 - 30 В в режиме IO-Link
Примечание о номинальном рабочем расстоянии SSC1.SP1: 10,2 мм... SSC2.SP1: 6,0 мм
Ток в выключенном состоянии 0,03 ма
Диапазон рабочих напряжений постоянного тока 10 В ... 30 В
Защита от перегрузки Доступный
Вес продукта 83 г
Протокол Система ввода-вывода®
Номинальное рабочее расстояние мм... 12 мм
Справочный материал 36 мм x 36 мм x 1 мм... Конструкционная сталь, 1.0037, S235JR
Точность повторения ±0,12 мм
Точность и скорость повторения +/- 5% FS
Остаточная пульсация 20%
Защита от обратной полярности да
Номинальный ток короткого замыкания Пульсирующий
Размер М18
Температура хранения -40 °C ... 85 °C
Время включения 100 мс
Функция переключающего элемента Переключаемый
Коммутационный выход PNP/NPN, переключаемый... Двухтактный
Индикация состояния переключения Желтый светодиод
Символ 00997507
Температурный дрейф ±10%
Момент затяжки Нм... 30 Нм
Маркировка UKCA (см. декларацию о соответствии) В соответствии с британскими инструкциями по электромагнитной совместимости... В соответствии с британскими инструкциями RoHS
Падение напряжения 1 В
