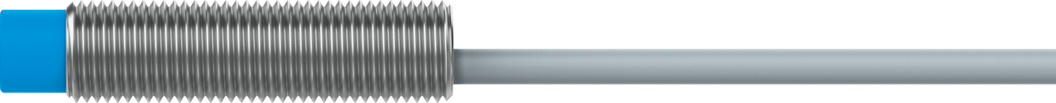

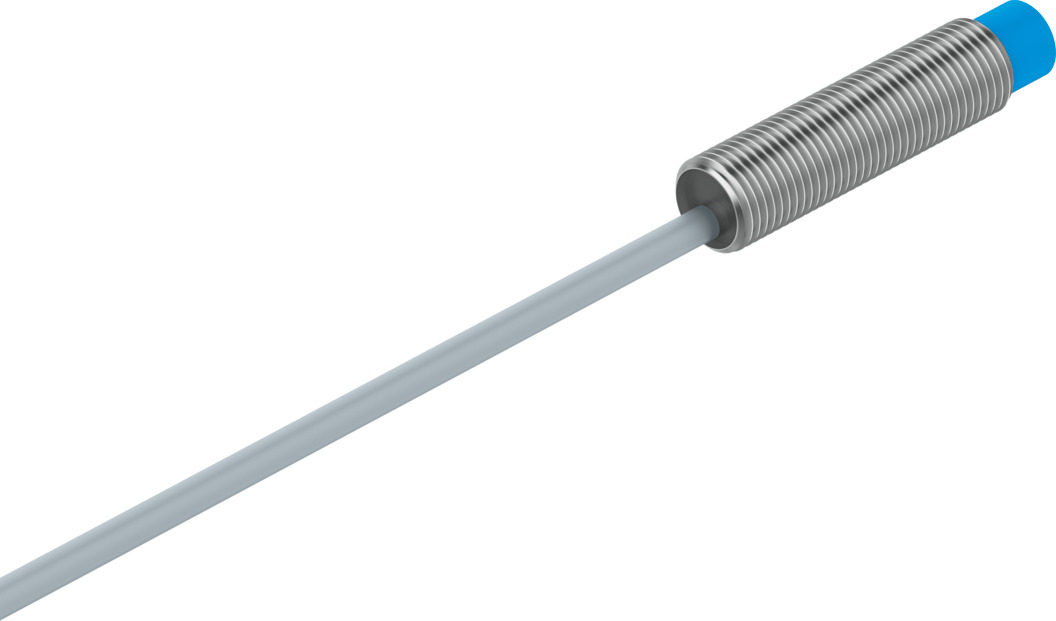

Бесконтактный переключатель SOIA-M8PNB-PNLK-LE

Бесконтактный переключатель

SOIA-M8PNB-PNLK-LE

8161196

Цена: по запросу

Диапазон рабочих напряжений постоянного тока	10 В ... 30 В
Размер	М8
Функция переключающего элемента	Переключаемый
Коммутационный выход	PNP/NPN, переключаемый... Двухтактный

Загрузки

Загрузить технический паспорт

Диапазон значений ускорения	-3270 м/с2 ... 3270 м/с2
Точность и скорость	+/- 20% FS
Температура окружающей среды	-25 °C ... 70 °C
Утверждение	c UL, внесенный в список US (OL)
Знак CE (см. декларацию о соответствии)	В соответствии с Директивой ЕС по электромагнитной совместимости... В соответствии с Директивой ЕС RoHS
Диаметр кабеля	2,9 мм
Длина кабеля	2,5 м
Цвет оболочки кабеля	Серый
Соответствует стандарту	На 60947-5-2
Класс коррозионной стойкости CRC	3 - высокое коррозионное напряжение
Степень защиты	СТЕПЕНЬ защиты IP65 ... СТЕПЕНЬ защиты IP67
Дизайн	Круглый
Диапазон измерения перемещения	мм... 4 мм
Разрешение по перемещению	0,01 мм
Электрическое подключение 1, тип подключения	Кабель
Электрическое подключение 1, количество соединений/жил	3
Цвет корпуса	Синий... серый
Сопротивление давлению корпуса	1 бар
Гистерезис	1 %FS ... 20 %FS
Подключение к сети ввода-вывода, требуется хранение данных	308 байт
IO-Link, обрабатывающий содержимое данных В	Измерение расстояния 16-битный MDC... Контроль расстояния 2-битный SSC
Поддержка IO-Link, SIO-режима	Да
IO-Link, служебные данные В	Среднее значение ускорения составляет 32 бита... Диапазон ускорения 32 бита
IO-Link, профиль устройства	Обнаружение функционального объекта ... URI функционального продукта
Соединение ввода-вывода, минимальное время цикла	3,2 мс
Канал ввода-вывода, тип порта	Класс А
Канал ввода-вывода, ввод длины обрабатываемых данных	32-битный
IO-Link, идентификатор версии	Версия 1.1
Канал ввода-вывода, скорость передачи	COM2
Невосприимчивость к магнитным полям	< 50 мкТл
Устойчивость к перенапряжению	0,5 кВ
Индуктивная защитная цепь	Интегрированный
Напряжение изоляции	30 В
Соответствие требованиям ЛАБОРАТОРИЙ (PWI)	VDMA24364-B2-L
Погрешность линейности в ± %FS	3 %
Материальная оболочка кабеля	PUR
Материал корпуса	Латунь... ПБТ
Контргайка из материала	Латунь
Максимальный выходной ток	100 мА
Максимальная частота переключения	1400 Гц
Измеряемая переменная	Позиция... Траектория/перемещение
Способ измерения	Датчик расстояния
Диапазон измерения скорости	1 мм/с ... 1100 мм/с
Принцип измерения	Индуктивный
Минимальный ток нагрузки	свой
Тип монтажа	Не смывается
Ток питания без нагрузки	17 ма
Проводник номинального поперечного сечения	0,14 мм2
Примечание по гистерезису	Заводская настройка: 5% FS
Примечание по материалам	Соответствует требованиям RoHS
Примечание по диапазону рабочих напряжений постоянного тока	18 - 30 В в режиме IO-Link
Примечание о номинальном рабочем расстоянии	SSC1.SP1: 3,4 мм... SSC2.SP1: 2,0 мм
Ток в выключенном состоянии	0,03 ма
Диапазон рабочих напряжений постоянного тока	10 В ... 30 В
Защита от перегрузки	Доступный
Вес продукта	38 г
Протокол	Система ввода-вывода®
Номинальное рабочее расстояние	мм... 4 мм
Справочный материал	12 мм x 12 мм x 1 мм... Конструкционная сталь, 1.0037, S235JR.
Точность повторения	±0,04 мм
Точность и скорость повторения	+/- 5% FS
Остаточная пульсация	20%
Защита от обратной полярности	да
Номинальный ток короткого замыкания	Пульсирующий
Размер	М8
Температура хранения	-40 °C ... 85 °C
Время включения	100 мс
Функция переключающего элемента	Переключаемый
Коммутационный выход	PNP/NPN, переключаемый... Двухтактный
Индикация состояния переключения	Желтый светодиод
Символ	00997507
Температурный дрейф	±10%
Момент затяжки	Нм... 3 Нм
Маркировка UKCA (см. декларацию о соответствии)	В соответствии с британскими инструкциями по электромагнитной совместимости... В соответствии с британскими инструкциями RoHS
Падение напряжения	1 В
