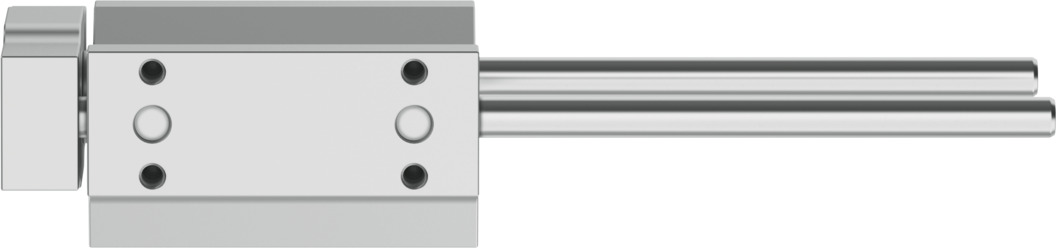

Направляющий блок
EAGF-P2-KF-32-50
8158032Цена: по запросу
1
| Дополнительная движущаяся масса на ход 10 мм | 7,9 г |
| Дополнительный вес на ход 10 мм | 7,9 г |
| Температура окружающей среды | °C ... 60 °C |
| Базовый вес для хода 0 мм | 613 г |
| Центр тяжести, увеличивающий движущуюся массу на 10 мм | 4,3 мм |
| Центр тяжести при ходе 0 мм | 26 мм |
| Класс коррозионной стойкости CRC | 0 - Отсутствие коррозионного воздействия |
| Степень защиты | Степень защиты IP40 |
| Дизайн | Руководство |
| Сила смещения | 1,6 Н |
| Руководство | Направляющая шарикоподшипника с рециркуляцией |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364 зона III |
| Направляющий элемент материала | Закаленная сталь ... Твердое хромированное покрытие |
| Материал корпуса | Кованый алюминиевый сплав ... Анодированный |
| Пластина из материала хомута | Кованый алюминиевый сплав ... Анодированный |
| Максимальное ускорение | 25 м/с2 |
| Максимальное усилие Fy | 160 Н |
| Максимальное статическое усилие | 355 Н |
| Максимальное усилие Fz | 160 Н |
| Максимальное статическое усилие Fz | 355 Н |
| Максимальный момент Mx | 6 Нм |
| Максимальный момент Моего | 4 Нм |
| Максимальный момент Mz | 4 Нм |
| Максимальная скорость | 1 м/с |
| Максимальный крутящий момент, Мх статический | 13 Нм |
| Максимальный крутящий момент Моего статического | 9 Нм |
| Максимальный крутящий момент, Мз статический | 9 Нм |
| Монтажное положение | необязательный |
| Движущаяся масса с ходом 0 мм | 170 г |
| Примечание по материалам | Соответствует требованиям RoHS |
| Теоретический обратный зазор | мкм |
| Размер | 32 |
| Инсульт | 50 мм |
| Тип крепления | Через внутреннюю резьбу |
-
Скачать документацию
Инструкции по сборкеEAGF-P2-KF-EN
