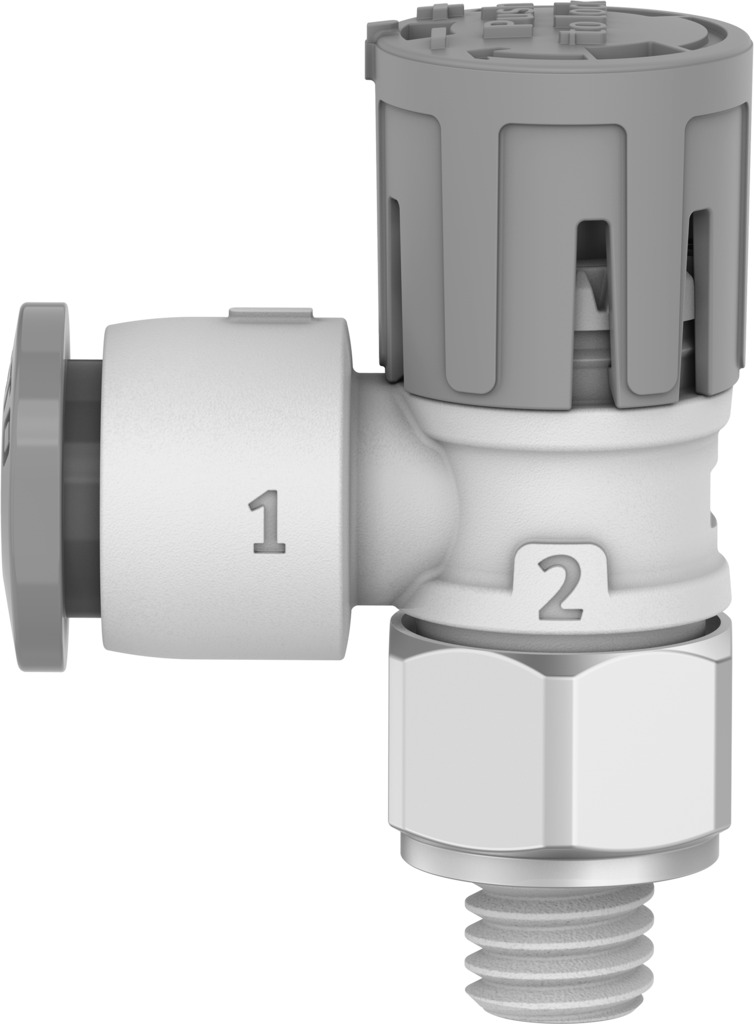

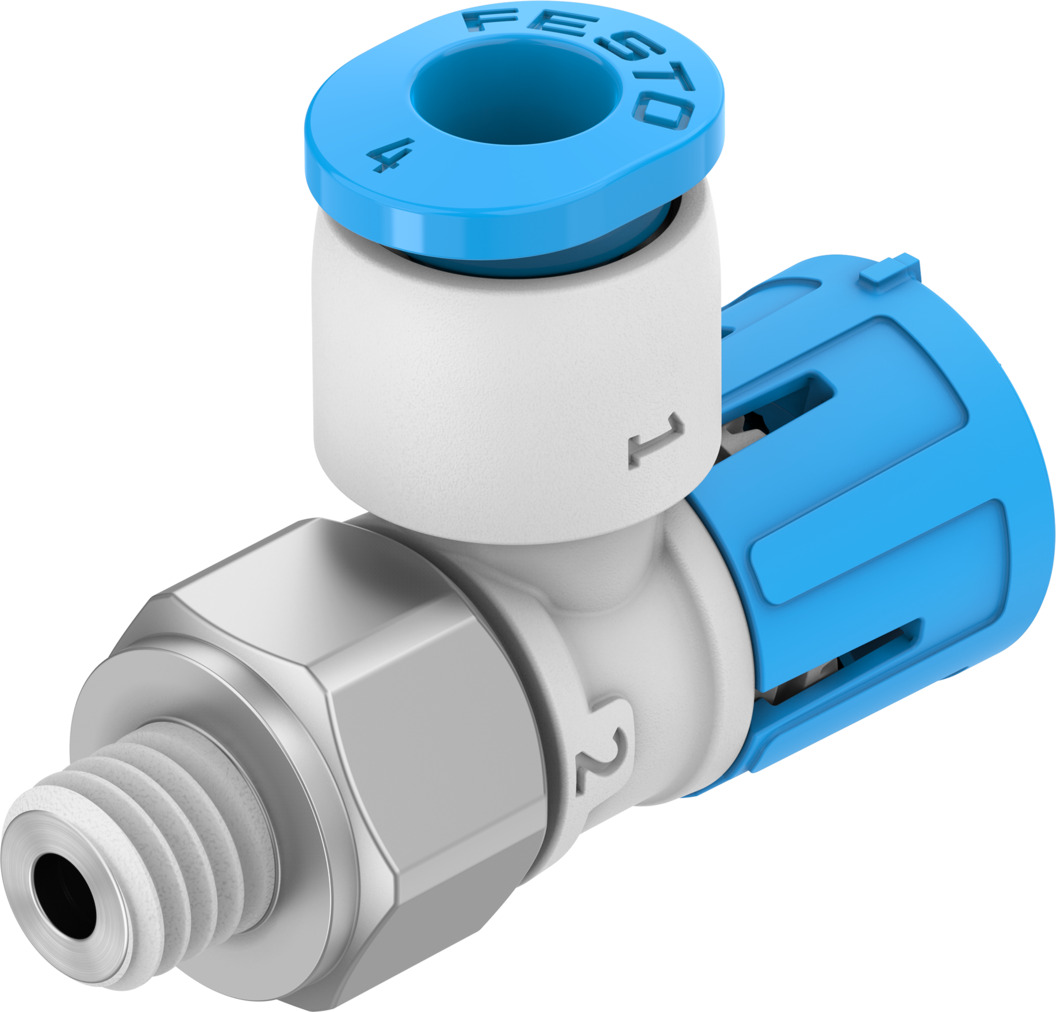

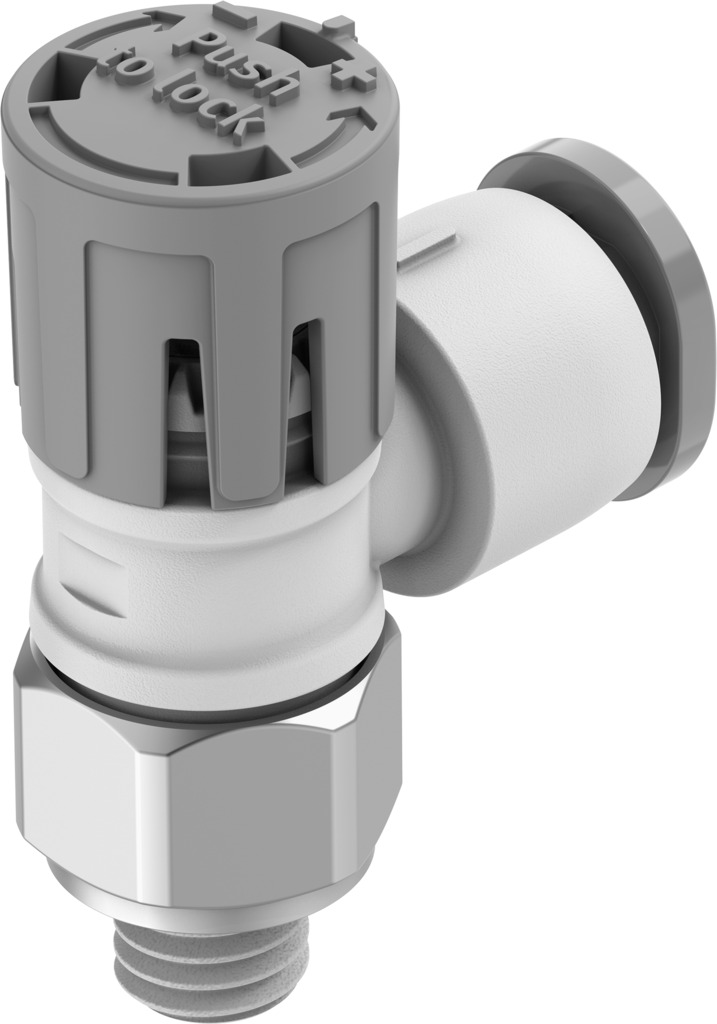

Обратный дроссель
VFOE-LE-T-M5-Q4-F1A
8157642Цена: по запросу
| Регулировочный компонент | Поворотная ручка с фиксатором |
| Пневматическое соединение, порт 1 | QS-4 |
| Стандартный номинальный расход в направлении регулирования расхода | 90 л/мин |
| Функция клапана | Функция одностороннего регулирования расхода отработанного воздуха |
| Ширина по плоскостям | 9 мм |
1
| Регулировочный компонент | Поворотная ручка с фиксатором |
| Температура окружающей среды | -10 °C ... 60 °C |
| Класс чистых помещений | Класс 4 в соответствии с ISO 14644-1 |
| Защита от взрыва | Информация, указанная в сертификате, должна соблюдаться! ... Зона 1 (ATEX) |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364 зона III |
| Материальное покрытие | ПБТ |
| Динамические уплотнения из материала | НБР |
| Материал корпуса | ПБТ |
| Фиксирующее кольцо из материала | ПБТ |
| Статические уплотнения из материала | Нитрильный каучук |
| Болт с резьбой из материала | Сталь, химически никелированная |
| Максимальный момент затяжки | 2,4 Нм |
| Температура среды | -10 °C ... 60 °C |
| Монтажное положение | необязательный |
| Номинальный крутящий момент | 2 Нм |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление, полный диапазон температур | 0,02 МПа ... 1 МПа |
| Пневматическое соединение, порт 1 | QS-4 |
| Пневматическое соединение, порт 2 | М5 |
| Вес продукта | 3,3 г |
| Способность к вращению | поворот на 360°/непрерывный поворот не допускается |
| Стандартный расход в направлении регулирования расхода 0,6->0 МПа (6->0 бар, 87->0 фунтов на квадратный дюйм) | 150 л/мин |
| Стандартный расход в обратном направлении 0,6->0 МПа (6->0 бар, 87->0 фунтов на квадратный дюйм) | 130 л/мин.. 160 л/мин |
| Стандартный номинальный расход в заблокированном направлении | 50 л/мин... 90 л/мин |
| Стандартный номинальный расход в направлении регулирования расхода | 90 л/мин |
| Пригодность для производства литий-ионных аккумуляторов | Подходит для производства аккумуляторов в соответствии с внутренним определением Festo степени защиты F1A с ограничениями на использование Cu/Zn/Ni |
| Символ | 00991452 |
| Допуск на номинальный момент затяжки | ± 20% |
| Тип приведения в действие | Инструкция |
| Тип крепления | Ввинчиваемый |
| Функция клапана | Функция одностороннего регулирования расхода отработанного воздуха |
| Варианты | Metals with copper, zinc or nickel by mass as main constituent are excluded from use. Exceptions are nickel in steel, chemically nickel-plated surfaces, printed circuit boards, cables, electrical plug connectors and coils. |
| Ширина по плоскостям | 9 мм |
-
