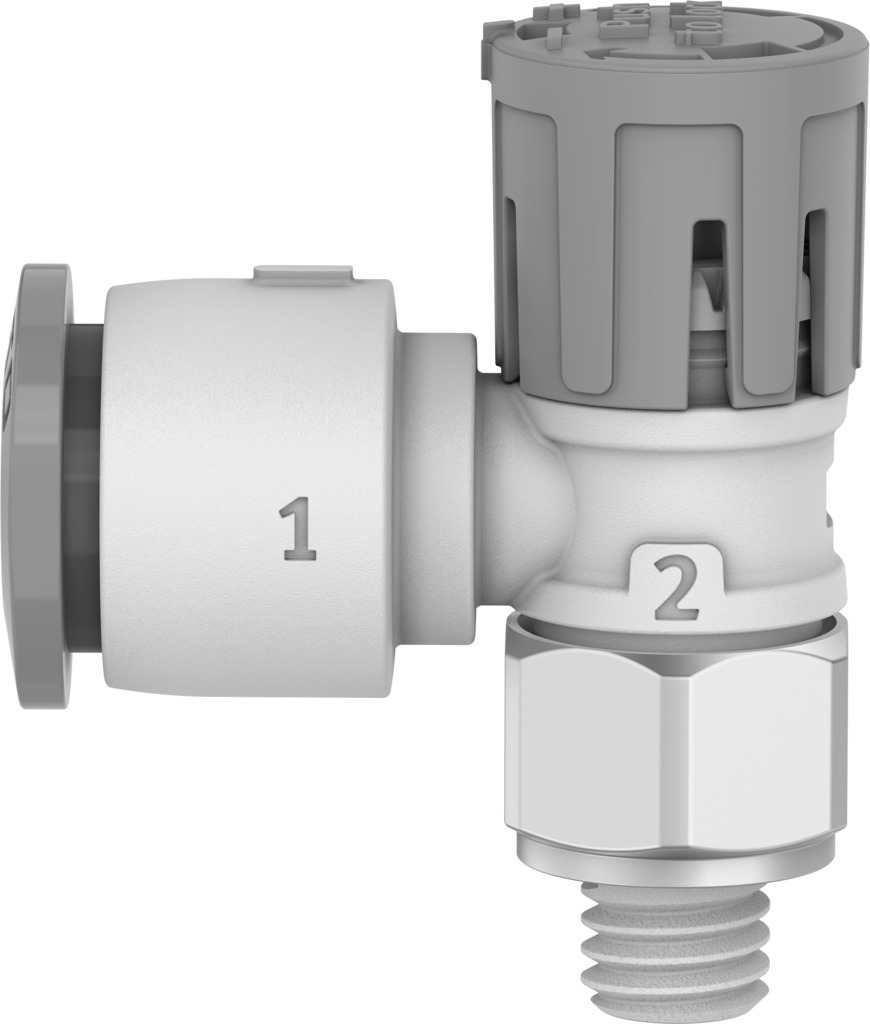

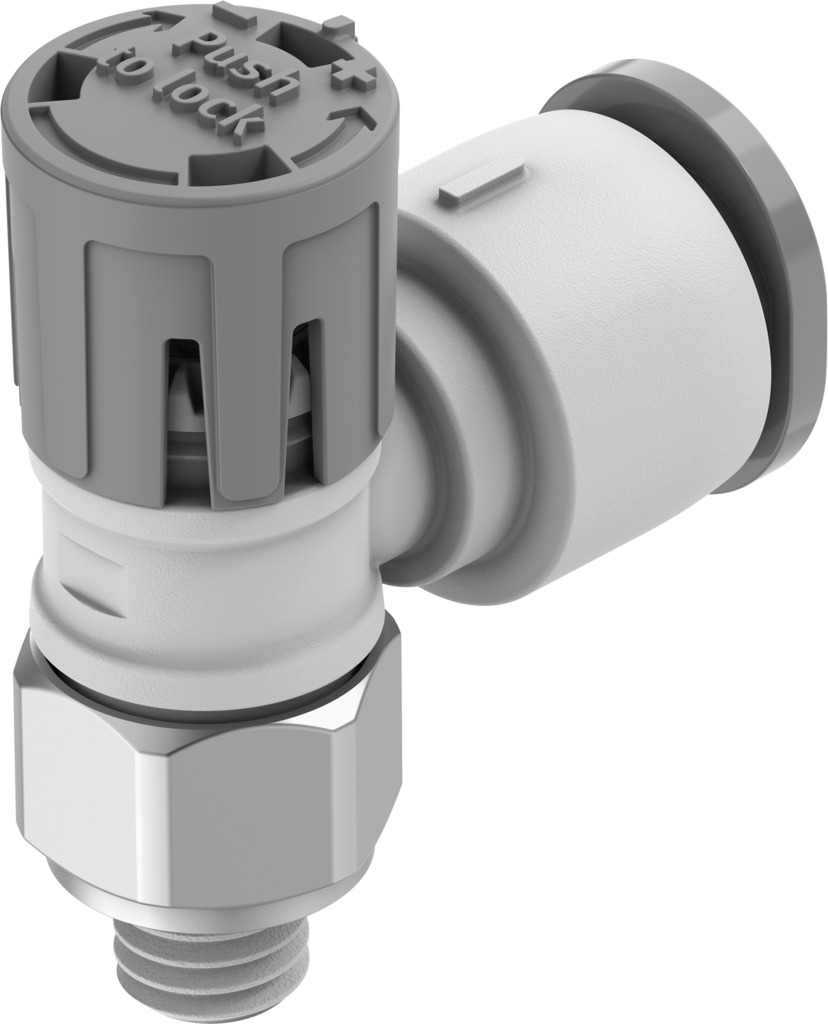

Обратный дроссель

VFOE-LE-T-M5-Q6-F1A

8157641

Цена: по запросу

Регулировочный компонент Поворотная ручка с фиксатором
Пневматическое соединение, порт 1 QS-6
Стандартный номинальный расход в направлении регулирования расхода 105 л/мин
Функция клапана Функция одностороннего регулирования расхода отработанного воздуха
Ширина по плоскостям 9 мм
1
Загрузки
Обратный дроссель
Обратный дроссель
Обратный дроссель
Обратный дроссель
Обратный дроссель
Регулировочный компонент Поворотная ручка с фиксатором
Температура окружающей среды -10 °C ... 60 °C
Класс чистых помещений Класс 4 в соответствии с ISO 14644-1
Защита от взрыва Информация, указанная в сертификате, должна соблюдаться! ... Зона 1 (ATEX)
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364 зона III
Материальное покрытие ПБТ
Динамические уплотнения из материала НБР
Материал корпуса ПБТ
Фиксирующее кольцо из материала ПБТ
Статические уплотнения из материала Нитрильный каучук
Болт с резьбой из материала Сталь, химически никелированная
Максимальный момент затяжки 2,4 Нм
Температура среды -10 °C ... 60 °C
Монтажное положение необязательный
Номинальный крутящий момент 2 Нм
Примечание по материалам Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление, полный диапазон температур 0,02 МПа ... 1 МПа
Пневматическое соединение, порт 1 QS-6
Пневматическое соединение, порт 2 М5
Вес продукта 3,3 г
Способность к вращению поворот на 360°/непрерывный поворот не допускается
Стандартный расход в направлении регулирования расхода 0,6->0 МПа (6->0 бар, 87->0 фунтов на квадратный дюйм) 160 л/мин
Стандартный расход в обратном направлении 0,6->0 МПа (6->0 бар, 87->0 фунтов на квадратный дюйм) 150 л/мин.. 180 л/мин
Стандартный номинальный расход в заблокированном направлении 60 л/мин.. 105 л/мин
Стандартный номинальный расход в направлении регулирования расхода 105 л/мин
Пригодность для производства литий-ионных аккумуляторов Подходит для производства аккумуляторов в соответствии с внутренним определением Festo степени защиты F1A с ограничениями на использование Cu/Zn/Ni
Символ 00991452
Допуск на номинальный момент затяжки ± 20%
Тип приведения в действие Инструкция
Тип крепления Ввинчиваемый
Функция клапана Функция одностороннего регулирования расхода отработанного воздуха
Варианты Metals with copper, zinc or nickel by mass as main constituent are excluded from use. Exceptions are nickel in steel, chemically nickel-plated surfaces, printed circuit boards, cables, electrical plug connectors and coils.
Ширина по плоскостям 9 мм
