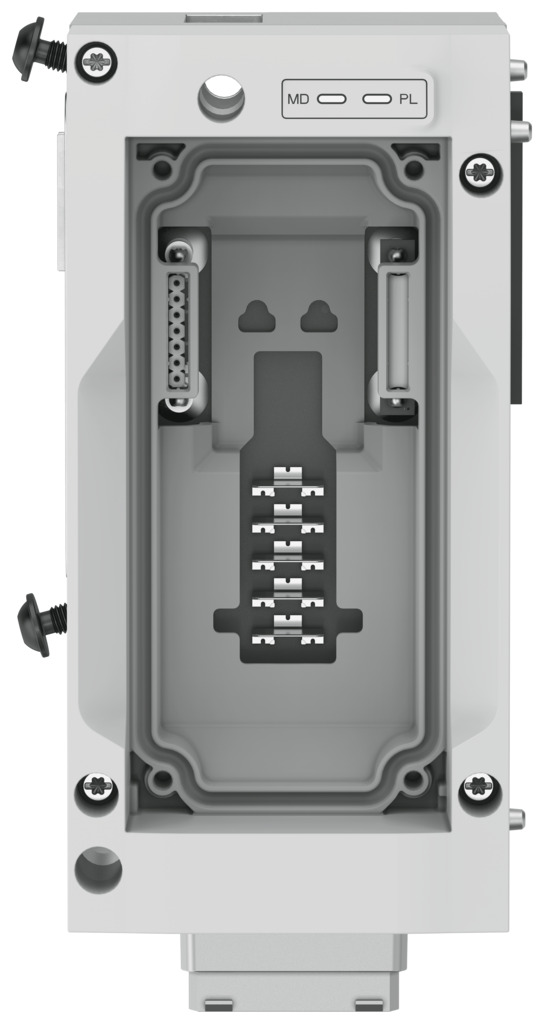

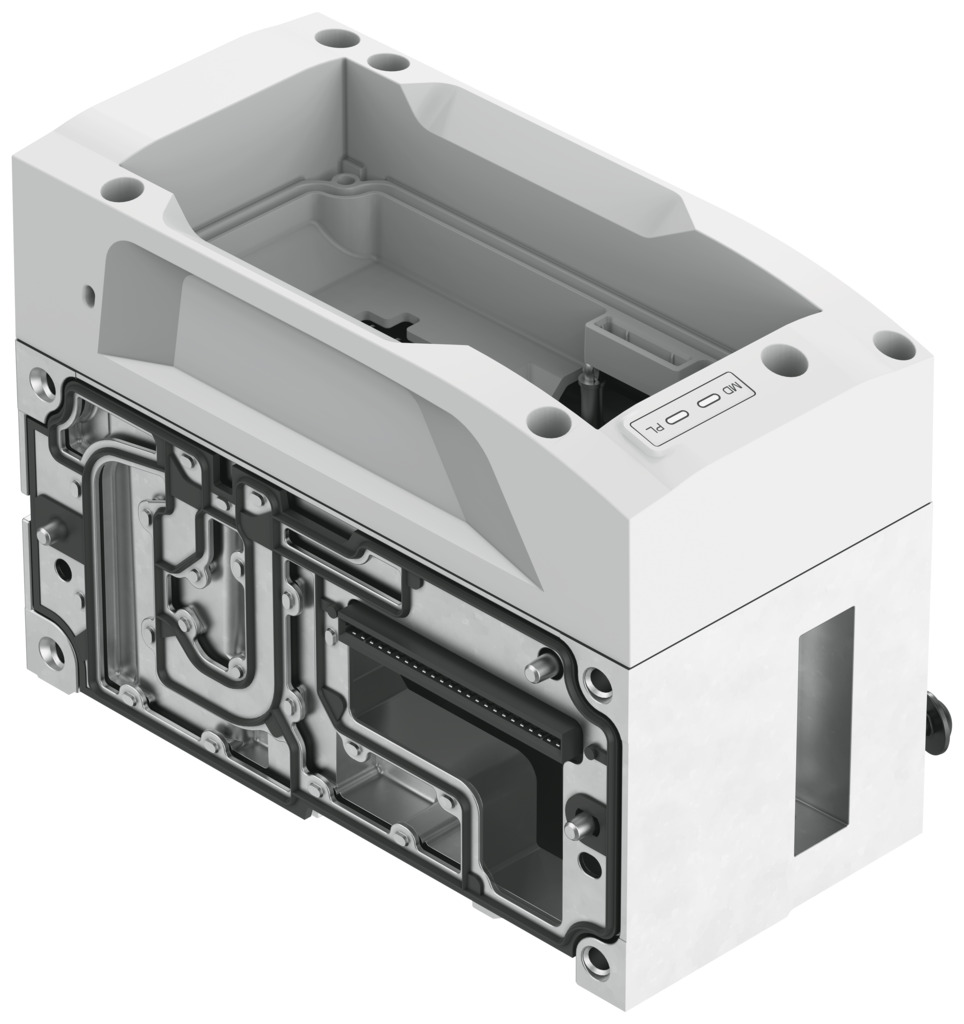

Пневматический интерфейс

VABA-S6-1-X5-F4

8154039

Цена: по запросу

1
Загрузки
Пневматический интерфейс
Пневматический интерфейс
Пневматический интерфейс
Температура окружающей среды -20 °C ... 50 °C
Коммуникационный интерфейс, протокол АП
Класс коррозионной стойкости CRC 0 - Отсутствие коррозионного воздействия
Диагностика по внутренней связи Отключение нагрузки... Неисправность связи
Диагностика с помощью светодиода Диагностика каждого модуля... Источник питания нагрузки
Размеры (Ш x Д x В) 70,5 мм x 160,65 мм x 102,6 мм
Электрическое управление Полевая шина
Защита от предохранителей (короткое замыкание) Внутренняя электронная защита от перегрузки на выходе клапана
Время внутреннего цикла < 1 мс
Внутреннее потребление тока при номинальном рабочем напряжении для электроники/датчиков Обычно 27 мА
Внутреннее потребление тока при номинальном рабочем напряжении нагрузки Обычно 17 мА
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364-B2-L
Материальное покрытие Цинковый металл, отлитый под давлением, с порошковым покрытием
Фланец из материала Литой под давлением цинк с никелированным покрытием
Материал корпуса Алюминий
Винты из материала Никелированная сталь
Уплотнения из материала NBR ... PUR
Максимальная высота установки 3500 м
Максимальное количество витков клапана 32
Максимальное количество положений клапана 16 с бистабильными клапанами ... 32 с моностабильными клапанами
Максимальный источник питания 2 x 16 А (требуется внешний предохранитель)
Код модуля (шестнадцатеричный/десятичный) 0x3045/12357d
Параметры модуля Активация диагностики в случае перегрузки/короткого замыкания... Предельное значение счетчика состояния/фактическое значение
Номинальное рабочее напряжение постоянного тока, электроника/датчики 24 В
Номинальная высота использования <= 2000 м над уровнем моря (> 79,5 кПа)
Номинальный ток 16 А
Номинальное рабочее напряжение постоянного тока нагрузки 24 В
Примечание о температуре окружающей среды Следите за снижением температуры окружающей среды в соответствии с IEC 61131-2:2017
Примечание по материалам Соответствует требованиям RoHS... Не содержит галогенов
Обратите внимание на Макса. высота установки > 2000 м над уровнем моря (< 79,5 кПа)... Следите за снижением температуры окружающей среды в соответствии с IEC 61131-2:2017
Примечание по ударопрочности SG2 для настенного монтажа
Примечание по виброустойчивости SG2 для настенного монтажа
Примечание относительно рабочего напряжения Требуются стационарные источники питания SELV/PELV... Обратите внимание на падение напряжения
Категория перенапряжения ii
Допустимые колебания напряжения нагрузки ± 10%
Допустимые колебания напряжения для электроники/датчиков ± 25%
Степень загрязнения 2
Потенциальное разделение между напряжением питания, электроникой/сенсорной техникой и нагрузкой/клапанами Да
Устранение сбоев в подаче электроэнергии 10 мс
Источник питания, схема подключения 00997378
Источник питания, тип подключения Штекеры
Источник питания, функция Входящая электроника/датчики, а также нагрузка и функциональное заземление
Источник питания, количество контактов/проводов 5
Передача электроэнергии, технология подключения Двухтактный в соответствии с IEC 61076-3-126
Передача электроэнергии, тип подключения Разъем
Передача энергии, функция Исходящая электроника/датчики, а также нагрузка и функциональное заземление
Передача энергии, количество контактов/проводов 5
Передача электроэнергии, схема подключения 00997378
Вес продукта 1328 г
Класс защиты III
Относительная влажность воздуха 5 - 95% ... Без конденсации
Защита от обратной полярности да
Ударопрочность Ударные испытания со степенью тяжести 2 по FN 942017-5 и EN 60068-2-27
Температура хранения -20 °C ... 70 °C
Тип крепления Через сквозное отверстие для винта M6
Нагрузка/клапаны с пониженным напряжением (диагностическое сообщение) 21,6 В
Интерфейс клемм клапана Тип 44, VTSA ... Тип 45, VTSA-F
Виброустойчивость Испытание при транспортировке с уровнем опасности 2 в соответствии с FN 942017-4 и EN 60068-2-6
источник питания, система подключения Двухтактный в соответствии с IEC 61076-3-126
