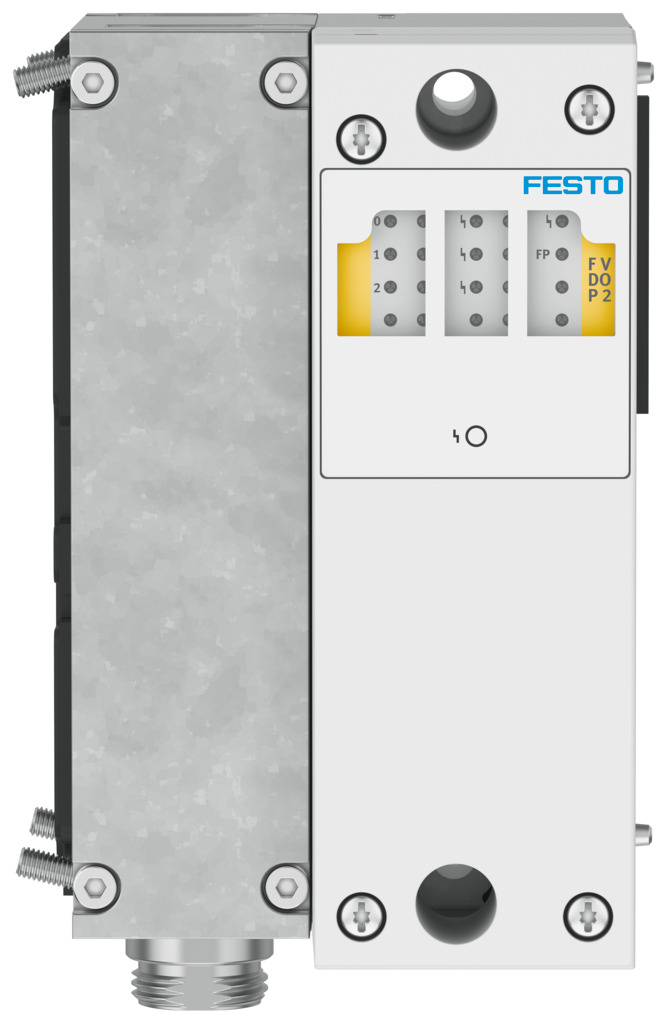

Пневматический интерфейс
VABA-S6-1-X2-F1-CB2-AL
8152435Цена: по запросу
1
| Температура окружающей среды | -5 °C ... 50 °C |
| Знак CE (см. декларацию о соответствии) | В соответствии с Директивой ЕС по электромагнитной совместимости... В соответствии с Директивой ЕС RoHS |
| Класс коррозионной стойкости CRC | 0 - Отсутствие коррозионного воздействия |
| Степень защиты | Степень защиты IP65 |
| Диагноз | Обрыв провода на катушке соленоида... Короткое замыкание клапанов |
| Электрическое соединение | Через CPX |
| Электрическое подключение клапана, технология подключения | круглый штекерный разъем 7/8" |
| Электрическое подключение клапана, тип подключения | Штекеры |
| Электрическое подключение клапана, количество контактов/проводов | 5 |
| Электрический соединительный клапан, функция | Клапан подачи питания |
| Электрическое управление | Полевая шина |
| Защита от предохранителей (короткое замыкание) | Внутренняя электронная защита от перегрузки на выходе клапана |
| Номинальное рабочее напряжение внутренней потребляемой мощности | Тип 15 мА для клапанов без CPX-FVDA-P2... Тип 25 мА для электроники с CPX-FVDA-P2 |
| Канал изоляции - внутренняя шина | Да, при использовании дополнительного источника питания для клапанов |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Светодиодный дисплей | 1 Групповая диагностика |
| Материальное покрытие | Для |
| Винты из материала | Сталь |
| Уплотнения из материала | Нитрильный каучук |
| Материальная основа | Алюминий, отлитый под давлением |
| Максимальное количество положений клапана | 12 с бистабильными клапанами ... 24 с моностабильными клапанами |
| Максимальный источник питания на канал | 0,2 А |
| Максимальный суммарный ток на модуль | 2 А |
| Номинальное рабочее напряжение постоянного тока | 24 В |
| Примечание по материалам | Соответствует требованиям RoHS |
| Диапазон рабочих напряжений постоянного тока | 21,6 В ... 26,4 В |
| Параметризация | Отказоустойчивость для каждого канала... Форсирование для каждого канала |
| Вес продукта | 1576 г |
| Ударопрочность | Ударные испытания со степенью тяжести 2 по FN 942017-5 и EN 60068-2-27 |
| Температура хранения | -20 °C ... 60 °C |
| Маркировка UKCA (см. декларацию о соответствии) | В соответствии с британскими инструкциями по электромагнитной совместимости... В соответствии с британскими инструкциями RoHS |
| Интерфейс клемм клапана | Тип 44, VTSA-F-CB |
| Виброустойчивость | Испытание при транспортировке с уровнем опасности 2 в соответствии с FN 942017-4 и EN 60068-2-6 |
