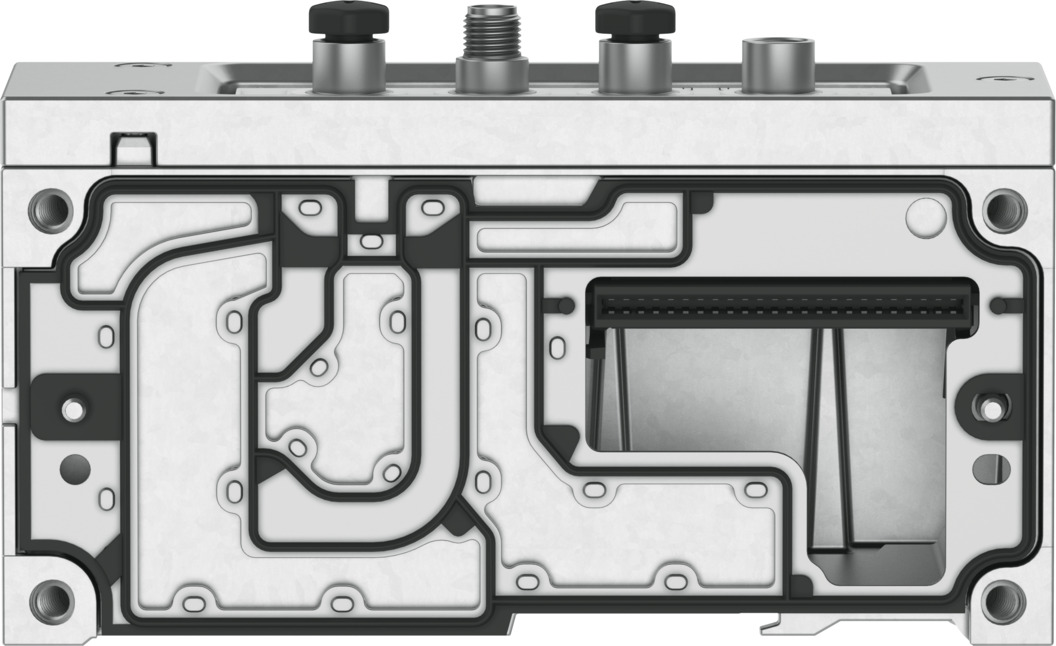

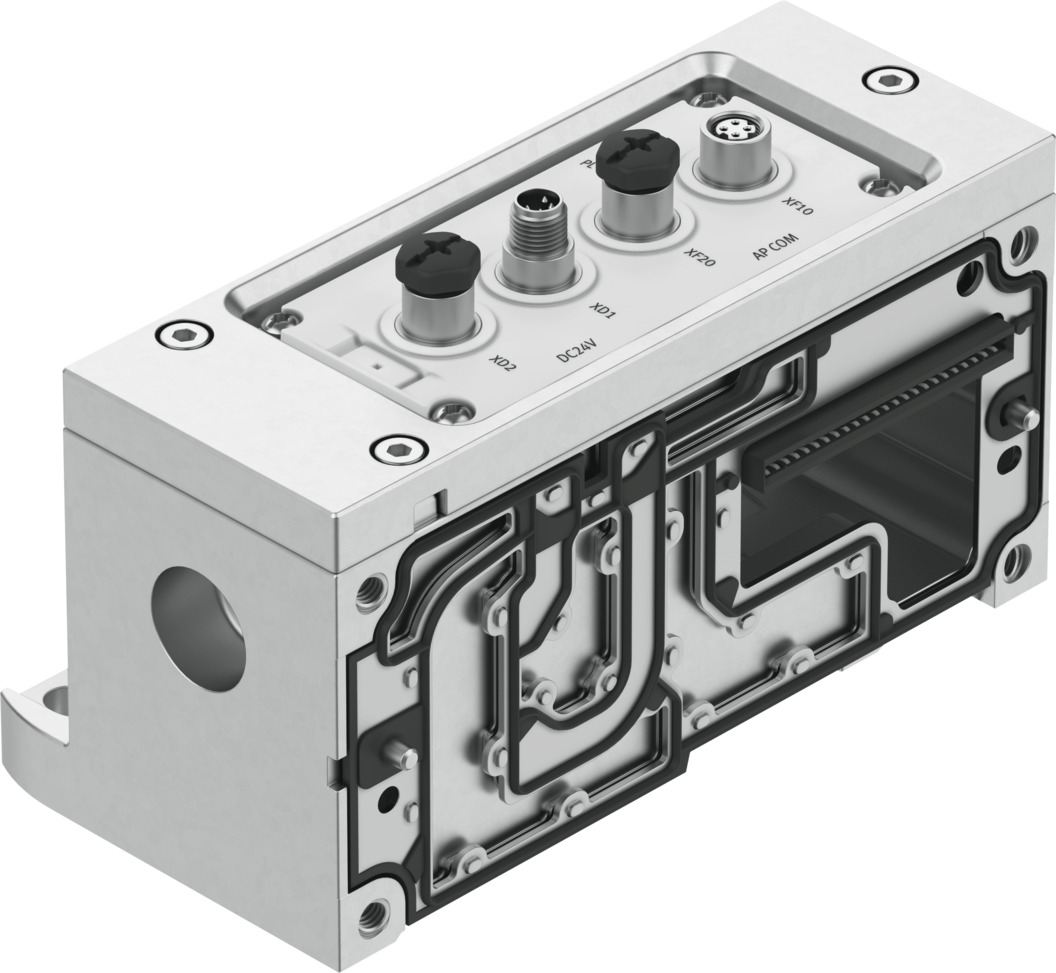

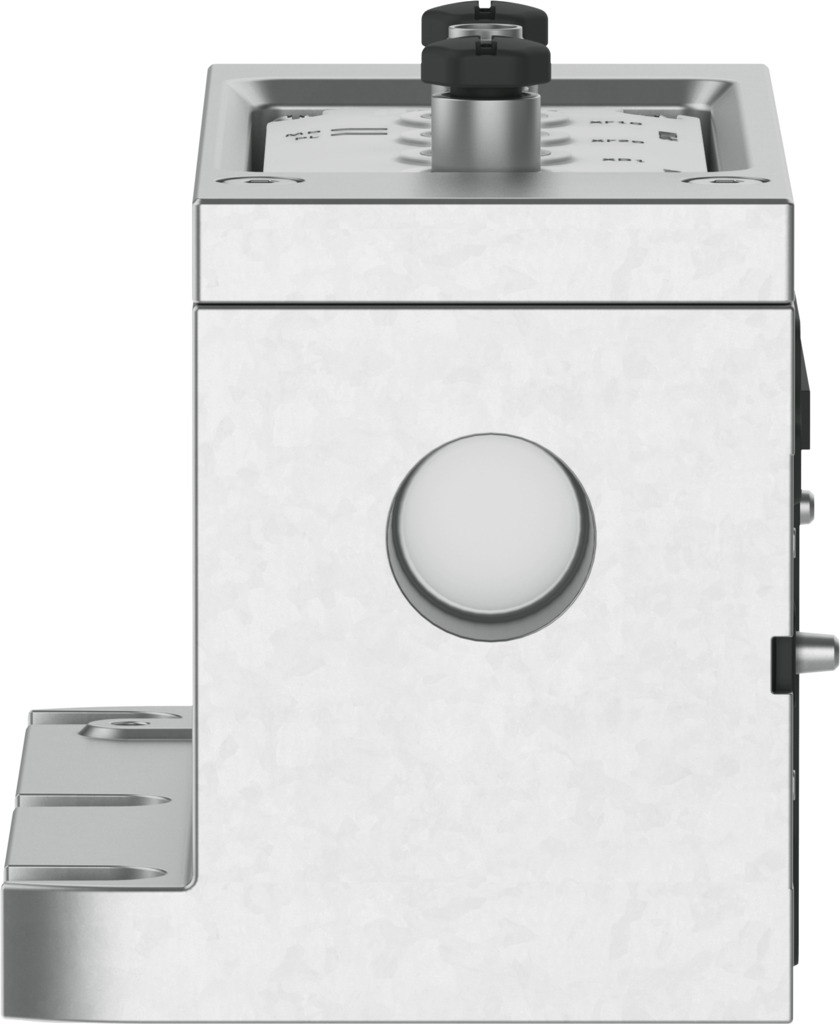

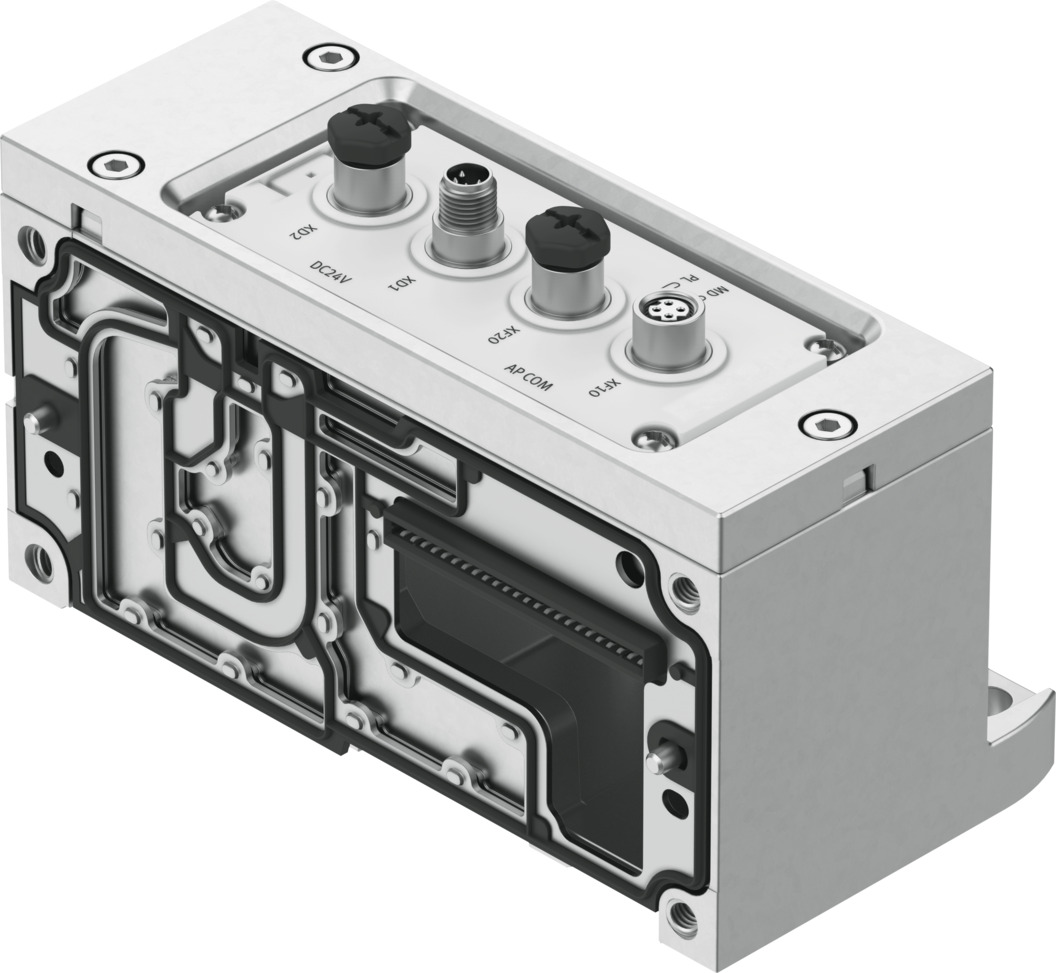

Электрический интерфейс VABA-S6-1-AP

Электрический интерфейс

VABA-S6-1-AP

8152356

Цена: по запросу

Загрузки

Температура окружающей среды	5 °C ... 50 °C
Утверждение	Торговая марка RCM
Знак CE (см. декларацию о соответствии)	В соответствии с Директивой ЕС по электромагнитной совместимости
Коммуникационный интерфейс, технология подключения	M8x1, D-кодировка в соответствии с EN 61076-2-114
Коммуникационный интерфейс, тип подключения	2x розетка
Коммуникационный интерфейс, функция	Системный коммуникационный ВХОД XF10 / ВЫХОД XF20
Коммуникационный интерфейс, количество контактов/проводов	4
Коммуникационный интерфейс, протокол	ТОЧКА ДОСТУПА-COM
Коммуникационный интерфейс, экранирующий	да
Класс коррозионной стойкости CRC	2 - Умеренное коррозионное напряжение
Степень защиты	Степень защиты IP65
Диагностика по внутренней связи	Отключение нагрузки ... Перенапряжение электроники/датчиков
Диагностика с помощью светодиода	Диагностика каждого модуля... Источник питания нагрузки
Размеры (Ш x Д x В)	71 мм x 142 мм x 84 мм
Защита от предохранителей (короткое замыкание)	Внутренний электронный предохранитель на канал
Внутреннее потребление тока при номинальном рабочем напряжении для электроники/датчиков	Обычно 34 мА
Внутреннее потребление тока при номинальном рабочем напряжении нагрузки	Обычно 16 мА
Соответствие требованиям ЛАБОРАТОРИЙ (PWI)	VDMA24364-B2-L
Материальное покрытие	Алюминий, отлитый под давлением
Резьбовая втулка из материала	Никелированная латунь
Максимальная длина кабеля	системная связь длиной 50 м
Максимальное количество витков клапана	24
Максимальное количество положений клапана	12
Максимальный источник питания	2 x 4 А (требуется внешний предохранитель)
Параметры модуля	Настройка источника питания нагрузки для контроля напряжения, например... Ответ в состоянии ошибки
Номинальное рабочее напряжение постоянного тока, электроника/датчики	24 В
Номинальная высота использования	<= 2000 м сн.
Номинальное рабочее напряжение постоянного тока	24 В
Номинальное рабочее напряжение постоянного тока нагрузки	24 В
Примечание о степени защиты	В собранном виде ... Неиспользуемые соединения опломбированы
Примечание по материалам	Соответствует требованиям RoHS
Примечание относительно рабочего напряжения	Требуются стационарные источники питания SELV/PELV... Обратите внимание на падение напряжения
Допустимые колебания напряжения нагрузки	± 10%
Допустимые колебания напряжения для электроники/датчиков	± 25%
Положение соединения	Верхний
Устранение сбоев в подаче электроэнергии	10 мс
Буферизация нагрузки при отключении питания	3 мс
Источник питания, тип подключения	Штекеры
Источник питания, функция	Поступающая электроника/датчики и нагрузка
Источник питания, количество контактов/проводов	4
Передача электроэнергии, технология подключения	M8x1, A-соответствует стандарту EN 61076-2-104
Передача электроэнергии, тип подключения	Разъем
Передача энергии, функция	Исходящая электроника/датчики и нагрузка
Передача энергии, количество контактов/проводов	4
Вес продукта	712 г
Защита от прямого и непрямого контакта	ТАЗ ... СЕЛВ
Относительная влажность воздуха	5 - 95% ... Без конденсации
Защита от обратной полярности	да
Температура хранения	-20 °C ... 60 °C
источник питания, система подключения	M8x1, A-соответствует стандарту EN 61076-2-104
