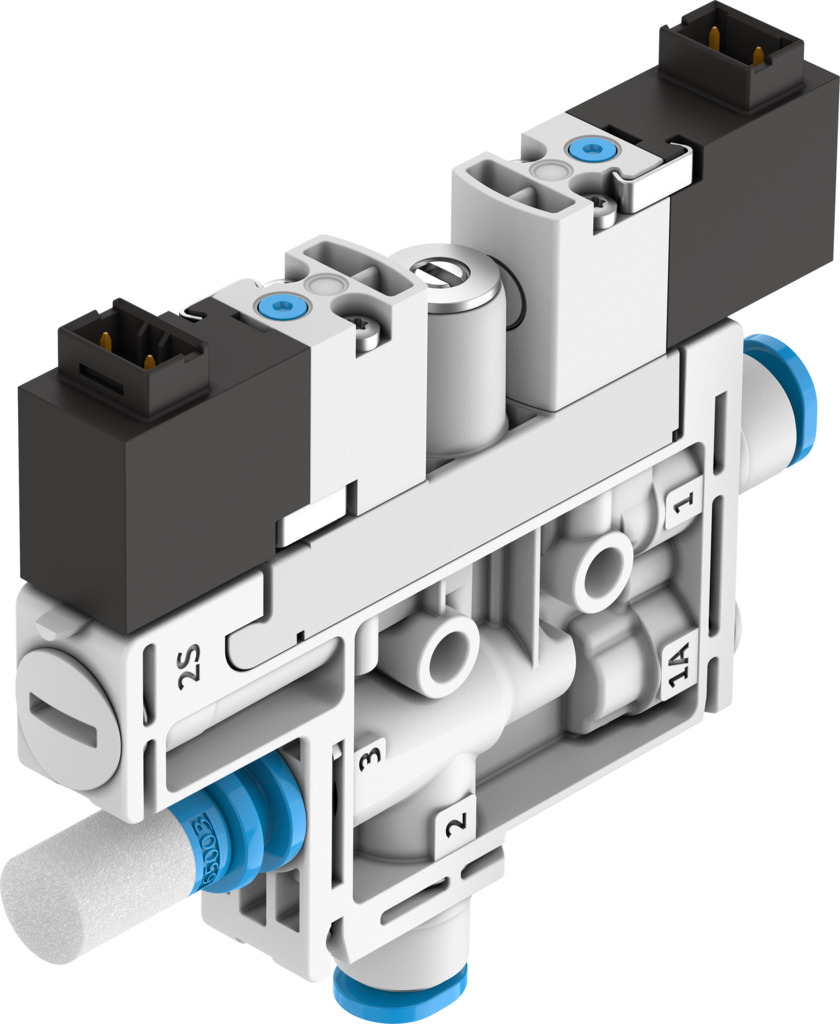

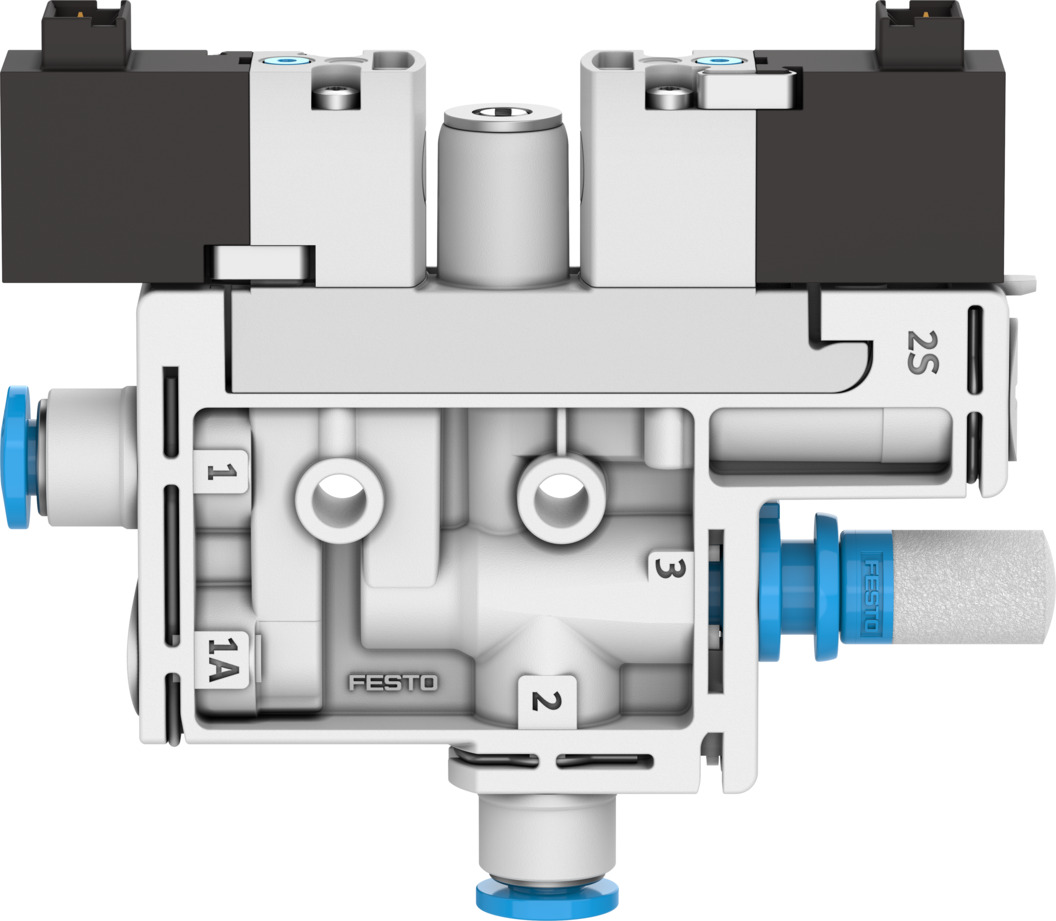

Вакуум-генератор OVEL-5-H-10-PQ-VQ4-UC-C-A-H3

Вакуум-генератор

OVEL-5-H-10-PQ-VQ4-UC-C-A-H3

8141099

Цена: по запросу

Максимальный расход всасываемого воздуха по отношению к атмосфере	4 л/мин
Максимальный вакуум	89 %
Номинальный размер сопла Лаваля	0,45 мм

Загрузки

Время подачи воздуха при номинальном рабочем давлении с импульсом эжектора	2 секунды
Температура окружающей среды	°C ... 50 °C
Утверждение	c UL, внесенный в список US (OL)
Знак CE (см. декларацию о соответствии)	В соответствии с Директивой ЕС по электромагнитной совместимости
Данные о характеристиках катушки	24 В постоянного тока: 1,0 Вт
Класс коррозионной стойкости CRC	2 - Умеренное коррозионное напряжение
Степень защиты	Степень защиты IP40
Дизайн	Т-образная форма
Рабочий цикл	100%
Характеристика эжектора	Высокий вакуум... Стандарт
Вход для электрического подключения, схема подключения	00995626
Вход для электрического подключения, тип подключения	2x штекерный разъем
Электрический соединительный вход, соединительная система	Схема подключения H
Вход для электрического подключения, функция	Импульс эжектора... Создание вакуума
Вход для электрического подключения, количество соединений/жил	2
Степень фильтрации	40 мкм
Размер сетки	10 мм
Входное электрическое подключение, тип монтажа	Защелкивающийся замок
Интегрированная функция	Импульсный электрический эжектор... Регулирование расхода
Соответствие требованиям ЛАБОРАТОРИЙ (PWI)	VDMA 24364-B1/B2-L
Ручное управление	Не фиксирующийся
Регулировочный винт для материала	Сталь
Соединительная нить из материала	ПОМ
Материальный фильтр	ПОМ
Материал корпуса	Усиленный ПА
Насадка для приема материала	ПОМ
Винты из материала	Сталь
Уплотнения из материала	Нитрильный каучук
Глушитель шума из материала	Армированный ПА... ПЭ
Сопло датчика материала	Кованый алюминиевый сплав
Максимальный расход всасываемого воздуха по отношению к атмосфере	4 л/мин
Максимальный вакуум	89 %
Температура среды	°C ... 50 °C
Монтажное положение	необязательный
Номинальное рабочее давление	0,4 МПа
Номинальный размер сопла Лаваля	0,45 мм
Примечание по материалам	Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде	Работа со смазкой невозможна
Рабочая среда	Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление	0,2 МПа ... 0,7 МПа
Максимальное рабочее давление скорость всасывания	0,3 МПа
Рабочее давление при макс. вакуум	0,44 МПа
Диапазон рабочих напряжений постоянного тока	21,6 В ... 26,4 В
Пневматическое соединение, порт 1	Для труб с наружным диаметром 4 мм
Пневматическое соединение, порт 3	Глушитель закрыт
Вес продукта	39 г
Конструкция глушителя	Закрытый
Уровень звукового давления при номинальном рабочем давлении	51 дБ(А)
Символ	00995808
Тип крепления	Со сквозным отверстием
Вакуумное соединение	Для труб наружного диаметра 4 мм
Функция клапана	Закрытый
