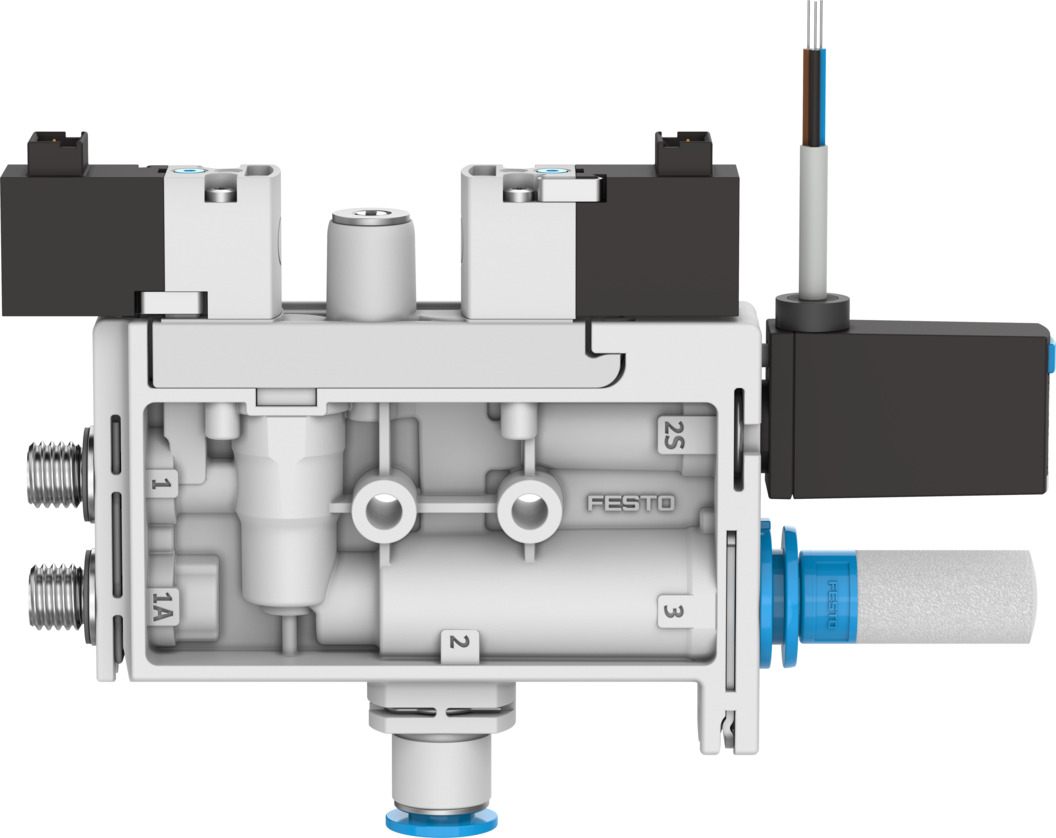

Вакуум-генератор OVEL-7-H-15-P-VQ4-UC-C-A-V1PNLK-H3

Вакуум-генератор

OVEL-7-H-15-P-VQ4-UC-C-A-V1PNLK-H3

8141087

Цена: по запросу

Максимальный расход всасываемого воздуха по отношению к атмосфере	17 л/мин
Максимальный вакуум	92 %
Номинальный размер сопла Лаваля	0,7 мм

Загрузки

Время подачи воздуха при номинальном рабочем давлении с импульсом эжектора	1,2 с
Температура окружающей среды	°C ... 50 °C
Утверждение	c UL, внесенный в список US (OL)
Знак CE (см. декларацию о соответствии)	В соответствии с Директивой ЕС по электромагнитной совместимости
Характеристика кабеля	Подходит для энергетических цепей
Диаметр кабеля	2,9 мм
Допуск по диаметру кабеля	± 0,1 мм
Длина кабеля	2,5 м
Цвет оболочки кабеля	Серый
Данные о характеристиках катушки	24 В постоянного тока: 1,0 Вт
Класс коррозионной стойкости CRC	2 - Умеренное коррозионное напряжение
Степень защиты	Степень защиты IP40
Дизайн	Т-образная форма
Тип дисплея	Светодиодный индикатор ... 2-значный
Рабочий цикл	100%
Характеристика эжектора	Высокий вакуум... Стандарт
Вход для электрического подключения, схема подключения	00995626
Вход для электрического подключения, тип подключения	2x штекерный разъем
Электрический соединительный вход, соединительная система	Схема подключения H
Вход для электрического подключения, функция	Импульс эжектора... Создание вакуума
Вход для электрического подключения, количество соединений/жил	2
Выход для электрического подключения, тип подключения	Кабель
Электрический соединительный выход, соединительная система	Открытый конец
Выход для электрического подключения, функция	Датчик
Выход для электрического подключения, количество соединений/жил	3
Степень фильтрации	40 мкм
Размер сетки	15 мм
Входное электрическое подключение, тип монтажа	Защелкивающийся замок
Интегрированная функция	Импульсный электрический эжектор... Регулирование расхода
Марка KC	KC-EMV
Соответствие требованиям ЛАБОРАТОРИЙ (PWI)	VDMA 24364-B1/B2-L
Ручное управление	Не фиксирующийся
Регулировочный винт для материала	Сталь
Материальная оболочка кабеля	ПВХ
Соединительная нить из материала	ПОМ
Материальный фильтр	ПОМ
Полый болт из материала	Кованый алюминиевый сплав
Материал корпуса	Усиленный ПА
Насадка для приема материала	ПОМ
Винты из материала	Сталь
Уплотнения из материала	Нитрильный каучук
Глушитель шума из материала	Армированный ПА... ПЭ
Сопло датчика материала	Кованый алюминиевый сплав
Максимальный расход всасываемого воздуха по отношению к атмосфере	17 л/мин
Максимальный вакуум	92 %
Способ измерения	Пьезорезистивный датчик давления с дисплеем
Температура среды	°C ... 50 °C
Монтажное положение	необязательный
Проводник номинального поперечного сечения	0,14 мм2
Номинальное рабочее давление	0,4 МПа
Номинальный размер сопла Лаваля	0,7 мм
Примечание по материалам	Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде	Работа со смазкой невозможна
Рабочая среда	Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление	0,2 МПа ... 0,7 МПа
Максимальное рабочее давление скорость всасывания	0,4 МПа
Рабочее давление при макс. вакуум	0,48 МПа
Диапазон рабочих напряжений датчика постоянного тока	18 В ... 30 В
Диапазон рабочих напряжений постоянного тока	21,6 В ... 26,4 В
Пневматическое соединение, порт 1	Общая линия
Пневматическое соединение, порт 3	Глушитель закрыт
Диапазон измерения давления	-0,1 МПа
Вес продукта	92 г
Параметры настройки	IO-Link® ... Обучение
Конструкция глушителя	Закрытый
Уровень звукового давления при номинальном рабочем давлении	56 дБ(А)
Функция переключающего элемента	N/C или N/O контакт, переключаемый
Функция переключения	Свободно программируемый
Коммутационный выход	PNP/NPN, переключаемый
Символ	00995804
Тип крепления	На направляющей коллектора
Маркировка UKCA (см. декларацию о соответствии)	В соответствии с инструкциями Великобритании по электромагнитной совместимости
Вакуумное соединение	Для труб наружного диаметра 4 мм
Функция клапана	Закрытый
