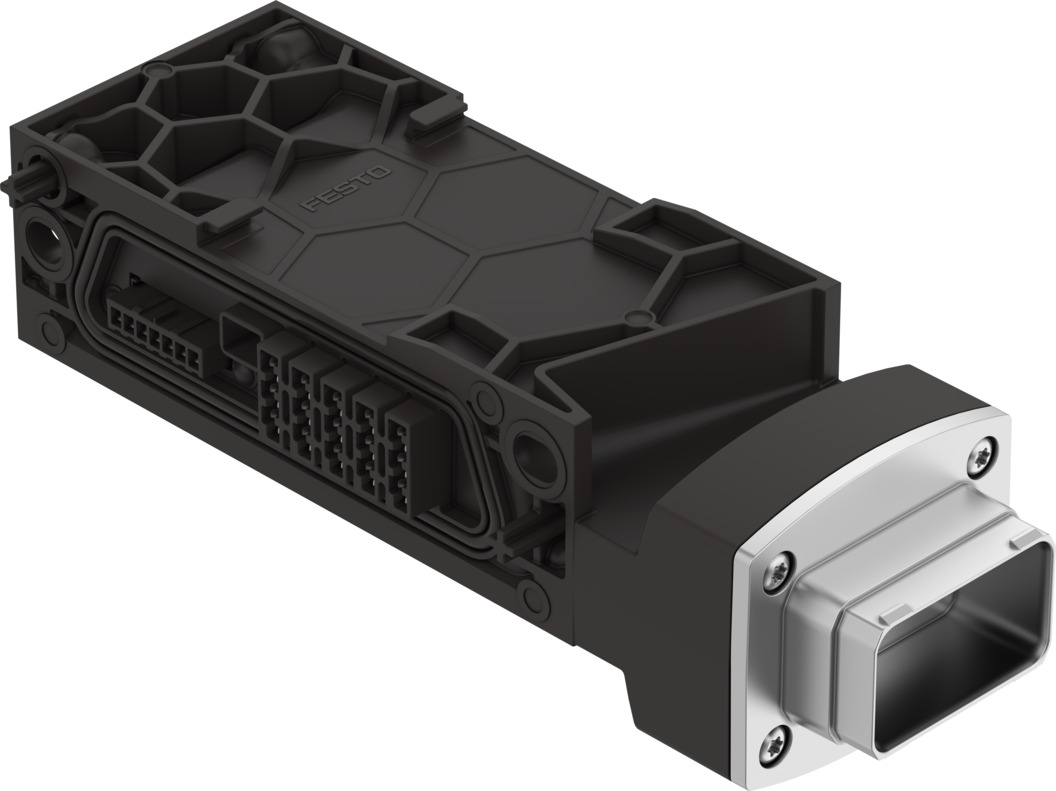

CPX-AP-A-AR-1-PP-5P
8129257Цена: по запросу
1
Загрузки
| Температура окружающей среды | -20 °C ... 50 °C |
| Класс коррозионной стойкости CRC | 1 - Низкое коррозионное напряжение |
| Размеры (Ш x Д x В) | (монтажные размеры) ... 50,1 мм x 153 мм x 45,6 мм |
| Материал для испытания на огнестойкость | UL94 V-0 (корпус) |
| Размер сетки | 50,1 мм |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364-B2-L |
| Фланец из материала | Литой под давлением цинк с никелированным покрытием |
| Материал корпуса | Усиленный ПА |
| Винты из материала | Никелированная сталь |
| Уплотнения из материала | Пенополиуретан |
| Максимальная высота установки | 3500 м |
| Максимальный источник питания | 10 А (требуется внешний предохранитель) |
| Монтажное положение | Любой, на Н-образной рейке: горизонтальный |
| Номинальное рабочее напряжение постоянного тока, электроника/датчики | 24 В |
| Номинальная высота использования | <= 2000 м над уровнем моря (> 79,5 кПа) |
| Номинальный ток | 10 А |
| Номинальное рабочее напряжение постоянного тока нагрузки | 24 В |
| Примечание о температуре окружающей среды | Следите за снижением температуры окружающей среды в соответствии с IEC 61131-2:2017 |
| Примечание по материалам | Соответствует требованиям RoHS... Не содержит галогенов |
| Обратите внимание на Макса. высота установки | > 2000 м над уровнем моря (< 79,5 кПа)... Следите за снижением температуры окружающей среды в соответствии с IEC 61131-2:2017 |
| Примечание по номинальному рабочему напряжению постоянного тока | 24 В [XD-AR,PL]... Защищенное сверхнизкое напряжение в соответствии с IEC 60204-1 |
| Примечание по ударопрочности | 30 г/11 мс в соответствии с EN 60068-2-27 ... SG1 на Н-образной направляющей |
| Примечание по виброустойчивости | SG1 на Н-образной рейке... SG2 для прямого монтажа |
| Примечание относительно рабочего напряжения | Требуются стационарные источники питания SELV/PELV... Обратите внимание на падение напряжения |
| Категория перенапряжения | ii |
| Потенциальное разделение между напряжением питания, электроникой/сенсорной техникой и нагрузкой/клапанами | Да |
| Источник питания, диаметр проводника | 2,5 мм2 |
| Источник питания, схема подключения | 00997378 |
| Источник питания, тип подключения | Штекеры |
| Источник питания, функция | Входящая электроника/датчики, а также нагрузка и функциональное заземление |
| Источник питания, количество контактов/проводов | 5 |
| Вес продукта | 177 г |
| Класс защиты | III |
| Относительная влажность воздуха | 5 - 95% ... Без конденсации |
| Ударопрочность | Ударные испытания со степенью тяжести 2 по FN 942017-5 и EN 60068-2-27 |
| Температура хранения | -20 °C ... 70 °C |
| Тип крепления | На Н-образной рейке с помощью аксессуаров... Со сквозным отверстием для винта M5 с аксессуарами |
| Виброустойчивость | Испытание при транспортировке с уровнем опасности 2 в соответствии с FN 942017-4 и EN 60068-2-6 |
| источник питания, система подключения | Двухтактный в соответствии с IEC 61076-3-126 |
-
10 -
10 -
10 -
10 -
10 -
10
-
10 -
10
-
Скачать документацию
Краткая информация о продуктеМодульная система удаленного ввода-вывода CPX-AP-A
-
Скачать документацию
Инструкции по эксплуатации
CPX-AP-A-EN
