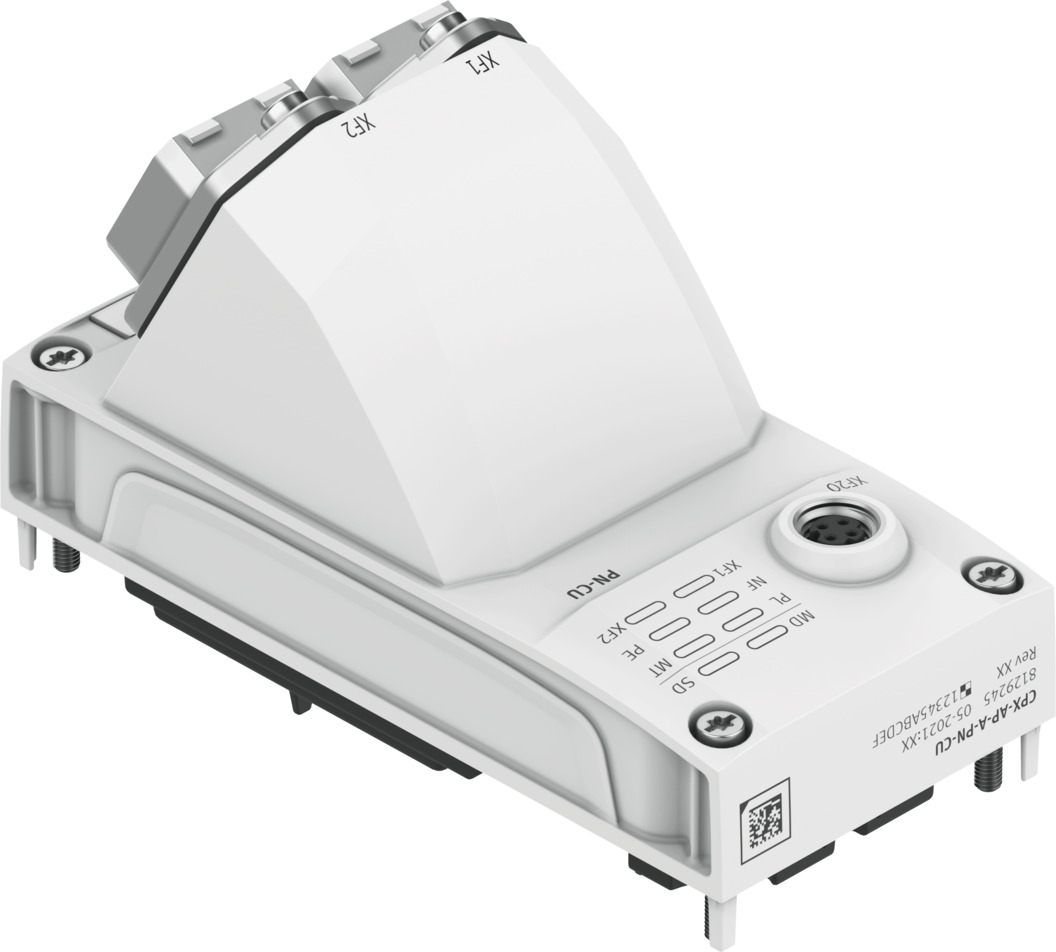

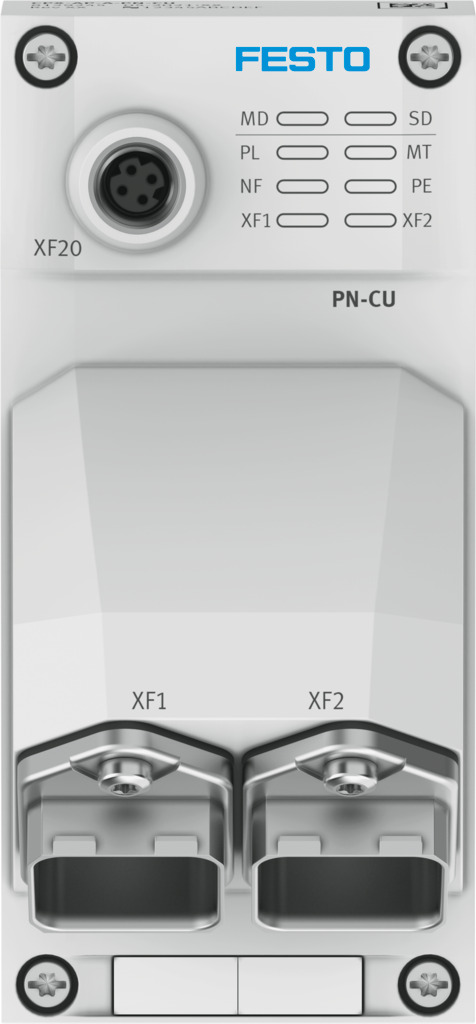

| Температура окружающей среды | -20 °C ... 50 °C |
| Коммуникационный интерфейс, технология подключения | M8x1, D-кодировка в соответствии с EN 61076-2-114 |
| Коммуникационный интерфейс, тип подключения | Разъем |
| Коммуникационный интерфейс, функция | Системный коммуникационный выход XF20 |
| Коммуникационный интерфейс, количество контактов/проводов | 4 |
| Коммуникационный интерфейс, схема подключения | 00995937 |
| Коммуникационный интерфейс, протокол | АП |
| Коммуникационный интерфейс, экранирующий | да |
| Поддержка конфигурации | Файл GSDML |
| Класс коррозионной стойкости CRC | 1 - Низкое коррозионное напряжение |
| Диагностика с помощью светодиода | Диагностика каждого модуля ... Подключение к PROFINET |
| Диагностика по шине | Неверный APDD ... Отключение нагрузки |
| Размеры (Ш x Д x В) | (вкл. соединительный блок) ... 50,1 мм x 107,3 мм x 94,2 мм |
| Интерфейс полевой шины, электрическая изоляция | да |
| Интерфейс полевой шины, скорость передачи | 100 Мбит/с |
| Полевая шина, схема подключения | 8 |
| Полевая шина, система подключения | RJ45 соответствует стандарту IEC 61076-3-117 (V14) |
| Полевая шина, тип подключения | 2x розетка |
| Полевая шина, протокол | LLDP ... MRP, MRPD (кольцевое резервирование) |
| Интерфейс полевой шины | Локальная сеть |
| Интерфейс полевой шины, схема подключения | 00995789 |
| Интерфейс полевой шины, функция | Входящее/исходящее подключение к шине |
| Интерфейс полевой шины, примечание по скорости передачи | Ethernet с быстрой коммутацией 100 Мбит/с |
| Материал для испытания на огнестойкость | UL94 V-0 (корпус) |
| Размер сетки | 50,1 мм |
| Время внутреннего цикла | < 1 мс |
| Внутреннее потребление тока при номинальном рабочем напряжении для электроники/датчиков | Обычно 80 мА |
| Внутреннее потребление тока при номинальном рабочем напряжении нагрузки | Обычно 4 мА |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364-B2-L |
| Материальное покрытие | Усиленный ПБТ |
| Фланец из материала | Литой под давлением цинк с никелированным покрытием |
| Уплотнительное кольцо из материала | ФПМ |
| Винты из материала | Никелированная сталь |
| Уплотнения из материала | Нитрильный каучук |
| Резьбовая втулка из материала | Высоколегированная нержавеющая сталь |
| Максимальный объем адреса, входы | 1024 байта |
| Максимальная адресная громкость, выходы | 1024 байта |
| Максимальная длина кабеля | ПРОФНАСТИЛ длиной 100 м |
| Максимальная высота установки | 3500 м |
| Максимальное количество модулей | 80 |
| Параметры модуля | Конфигурация источника питания нагрузки контроля напряжения PL |
| Монтажное положение | необязательный |
| Номинальное рабочее напряжение постоянного тока, электроника/датчики | 24 В |
| Номинальная высота использования | <= 2000 м над уровнем моря (> 79,5 кПа) |
| Номинальное рабочее напряжение постоянного тока нагрузки | 24 В |
| Примечание о температуре окружающей среды | Следите за снижением температуры окружающей среды в соответствии с IEC 61131-2:2017 |
| Примечание по материалам | Соответствует требованиям RoHS... Не содержит галогенов |
| Обратите внимание на Макса. высота установки | > 2000 м над уровнем моря (< 79,5 кПа)... Следите за снижением температуры окружающей среды в соответствии с IEC 61131-2:2017 |
| Примечание по номинальному рабочему напряжению постоянного тока | Защищенное сверхнизкое напряжение в соответствии с IEC 60204-1 |
| Примечание по ударопрочности | 30 г/11 мс в соответствии с EN 60068-2-27 ... SG1 на Н-образной направляющей |
| Примечание по виброустойчивости | SG1 на Н-образной рейке... SG2 для прямого монтажа |
| Примечание относительно рабочего напряжения | Требуются стационарные источники питания SELV/PELV... Обратите внимание на падение напряжения |
| Категория перенапряжения | ii |
| Допустимые колебания напряжения нагрузки | ± 25 % |
| Допустимые колебания напряжения для электроники/датчиков | ± 25% |
| Степень загрязнения | 2 |
| Потенциальное разделение между напряжением питания, электроникой/сенсорной техникой и нагрузкой/клапанами | Да |
| Устранение сбоев в подаче электроэнергии | 10 мс |
| Вес продукта | 167 г |
| Класс защиты | III |
| Относительная влажность воздуха | 5 - 95% ... Без конденсации |
| Защита от обратной полярности | да |
| Ударопрочность | Ударные испытания со степенью тяжести 2 по FN 942017-5 и EN 60068-2-27 |
| Температура хранения | -20 °C ... 70 °C |
| Тип крепления | Закрепленный винтом |
| Виброустойчивость | Испытание при транспортировке с уровнем опасности 2 в соответствии с FN 942017-4 и EN 60068-2-6 |
-
10 -
10 -
10 -
10
-
10
-
10
-
10
-
