Интерфейс EtherCAT

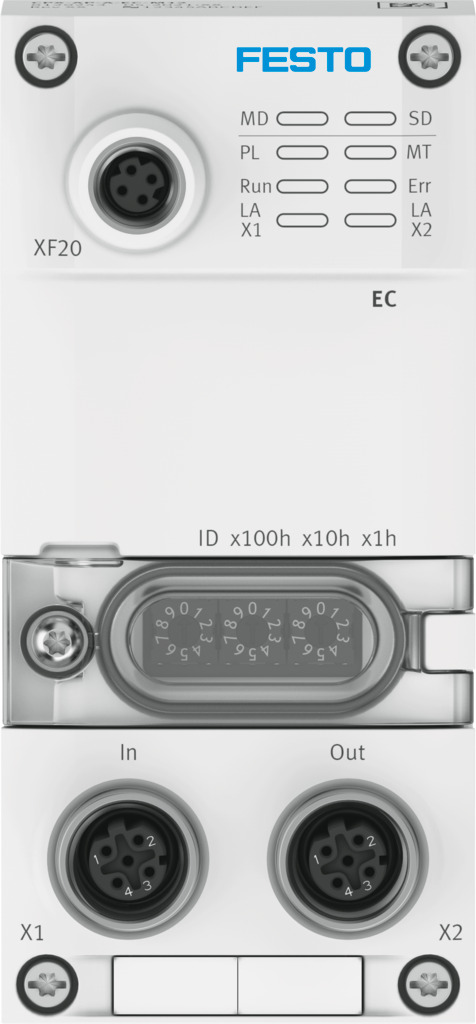

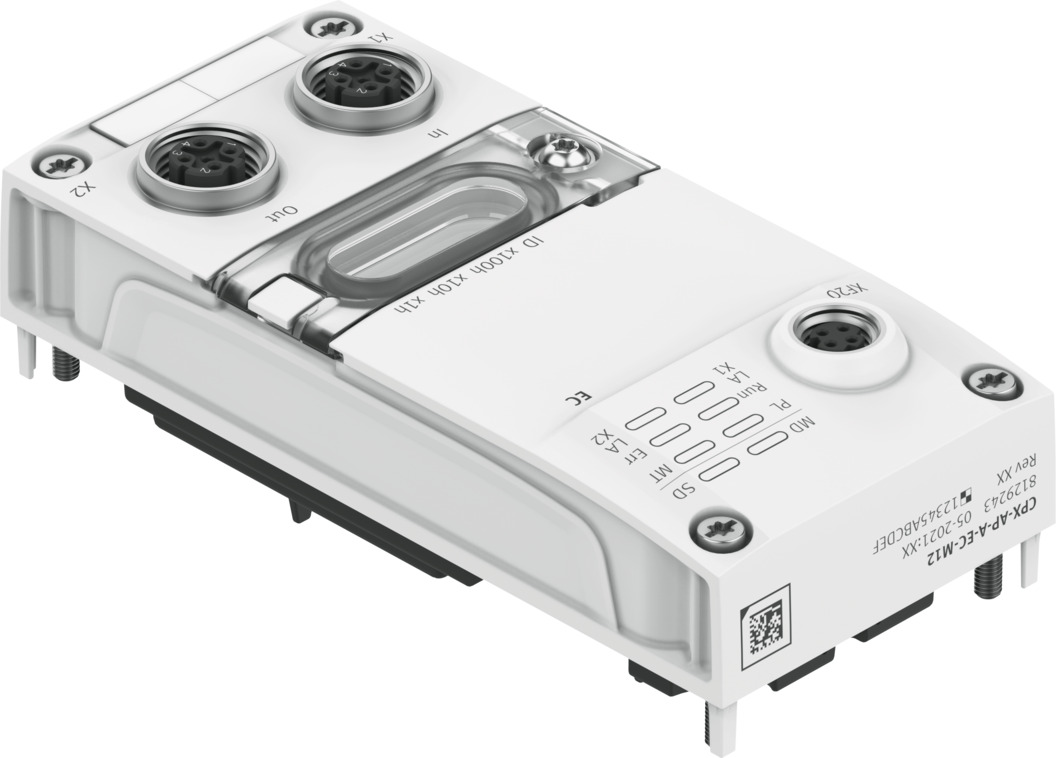

CPX-AP-A-EC-M12

8129243

Цена: по запросу

1
Загрузки
Интерфейс EtherCAT
Интерфейс EtherCAT
Интерфейс EtherCAT
Температура окружающей среды -20 °C ... 50 °C
Коммуникационный интерфейс, технология подключения M8x1, D-кодировка в соответствии с EN 61076-2-114
Коммуникационный интерфейс, тип подключения Разъем
Коммуникационный интерфейс, функция Системный коммуникационный выход XF20
Коммуникационный интерфейс, количество контактов/проводов 4
Коммуникационный интерфейс, схема подключения 00995937
Коммуникационный интерфейс, протокол АП
Коммуникационный интерфейс, экранирующий да
Поддержка конфигурации Файл ESI
Класс коррозионной стойкости CRC 1 - Низкое коррозионное напряжение
Диагностика с помощью светодиода Диагностика каждого модуля ... ЗАПУСК EtherCAT®
Диагностика по шине Неверный APDD ... Отключение нагрузки
Размеры (Ш x Д x В) (вкл. соединительный блок) ... 50,1 мм x 107,3 мм x 57,5 мм
Интерфейс полевой шины, электрическая изоляция да
Интерфейс полевой шины, скорость передачи 100 Мбит/с
Полевая шина, схема подключения 4
Полевая шина, система подключения M12x1, D-код по EN 61076-2-101
Полевая шина, тип подключения 2x розетка
Полевая шина, протокол EtherCAT® ... Компания EtherCAT CoE
Интерфейс полевой шины Локальная сеть
Интерфейс полевой шины, схема подключения 00995716
Интерфейс полевой шины, функция Входящее/исходящее подключение к шине
Интерфейс полевой шины, примечание по скорости передачи Ethernet с быстрой коммутацией 100 Мбит/с
Материал для испытания на огнестойкость UL94 V-0 (корпус)
Размер сетки 50,1 мм
Время внутреннего цикла < 1 мс
Внутреннее потребление тока при номинальном рабочем напряжении для электроники/датчиков Обычно 95 мА
Внутреннее потребление тока при номинальном рабочем напряжении нагрузки Обычно 3 мА
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364-B2-L
Материальное покрытие Усиленный ПБТ
Уплотнительное кольцо из материала ФПМ
Материальный экран ПК
Винты из материала Никелированная сталь
Резьбовая втулка из материала Высоколегированная нержавеющая сталь
Максимальный объем адреса, входы 1024 байта
Максимальная адресная громкость, выходы 1024 байта
Максимальная длина кабеля 100 м EtherCAT
Максимальная высота установки 3500 м
Максимальное количество модулей 80
Параметры модуля Конфигурация источника питания нагрузки контроля напряжения PL
Монтажное положение необязательный
Номинальное рабочее напряжение постоянного тока, электроника/датчики 24 В
Номинальная высота использования <= 2000 м над уровнем моря (> 79,5 кПа)
Номинальное рабочее напряжение постоянного тока нагрузки 24 В
Примечание о температуре окружающей среды Следите за снижением температуры окружающей среды в соответствии с IEC 61131-2:2017
Примечание по материалам Соответствует требованиям RoHS... Не содержит галогенов
Обратите внимание на Макса. высота установки > 2000 м над уровнем моря (< 79,5 кПа)... Следите за снижением температуры окружающей среды в соответствии с IEC 61131-2:2017
Примечание по номинальному рабочему напряжению постоянного тока Защищенное сверхнизкое напряжение в соответствии с IEC 60204-1
Примечание по ударопрочности 30 г/11 мс в соответствии с EN 60068-2-27 ... SG1 на Н-образной направляющей
Примечание по виброустойчивости SG1 на Н-образной рейке... SG2 для прямого монтажа
Примечание относительно рабочего напряжения Требуются стационарные источники питания SELV/PELV... Обратите внимание на падение напряжения
Категория перенапряжения ii
Допустимые колебания напряжения нагрузки ± 25 %
Допустимые колебания напряжения для электроники/датчиков ± 25%
Степень загрязнения 2
Потенциальное разделение между напряжением питания, электроникой/сенсорной техникой и нагрузкой/клапанами Да
Устранение сбоев в подаче электроэнергии 10 мс
Вес продукта 113 г
Класс защиты III
Относительная влажность воздуха 5 - 95% ... Без конденсации
Защита от обратной полярности да
Ударопрочность Ударные испытания со степенью тяжести 2 по FN 942017-5 и EN 60068-2-27
Температура хранения -20 °C ... 70 °C
Тип крепления Закрепленный винтом
Виброустойчивость Испытание при транспортировке с уровнем опасности 2 в соответствии с FN 942017-4 и EN 60068-2-6
