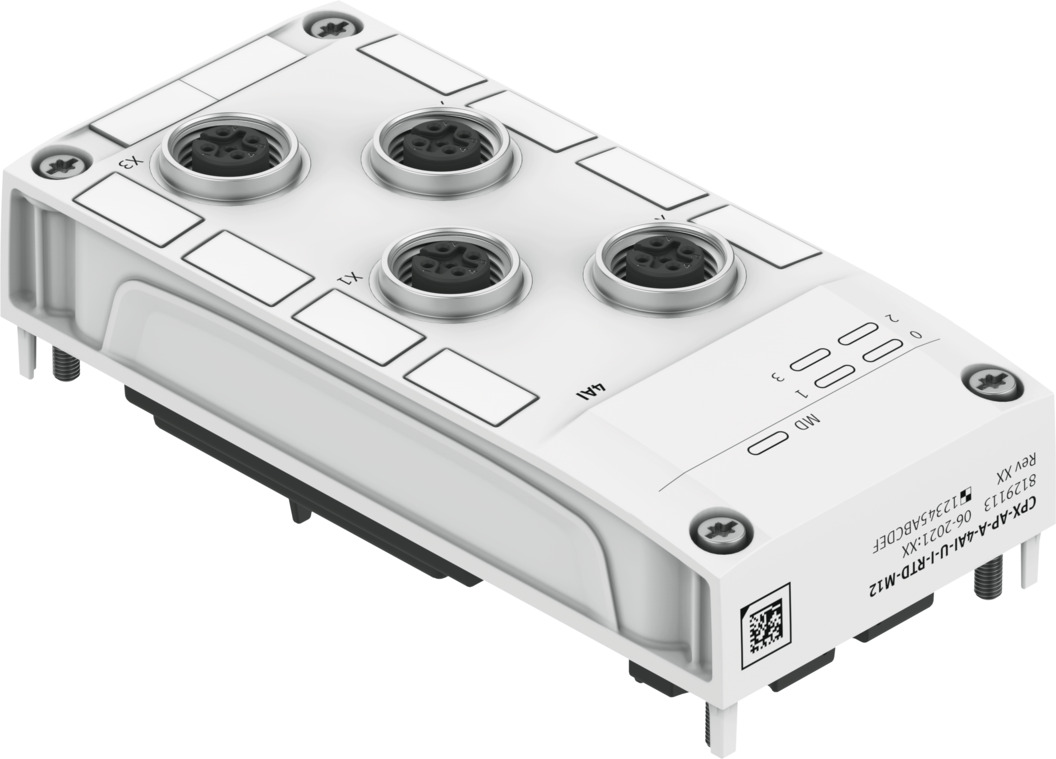

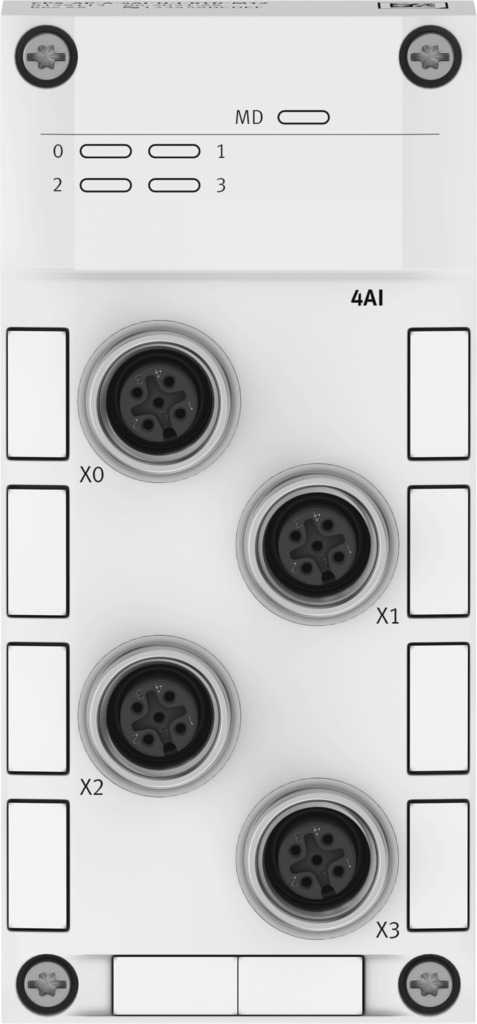

Модуль аналогового ввода
CPX-AP-A-4AI-U-I-RTD-M12
8129113Цена: по запросу
1
Загрузки
| Температура окружающей среды | -20 °C ... 50 °C |
| Основной предел погрешности при 25°C | ±0,1% для напряжения... ±0,1% для тока |
| Поведение после прекращения перегрузки источника питания датчика | Автоматический возврат |
| Параметры канала | Сглаживание измеренного значения ... Диапазон сигнала |
| Коммуникационный интерфейс, протокол | АП |
| Класс коррозионной стойкости CRC | 1 - Низкое коррозионное напряжение |
| Формат данных | 15 бит + префикс ... Линейное масштабирование |
| Диагностика по внутренней связи | Обрыв провода... Неисправность связи |
| Диагностика с помощью светодиода | Диагностика для каждого модуля ... Состояние для каждого канала |
| Размеры (Ш x Д x В) | (вкл. соединительный блок) ... 50,1 мм x 107,3 мм x 57,5 мм |
| Вход для электрического подключения, схема подключения | 00995384 |
| Вход для электрического подключения, тип подключения | 4-кратная розетка |
| Электрический соединительный вход, соединительная система | M12x1, A-соответствует стандарту EN 61076-2-101 |
| Вход для электрического подключения, функция | Аналоговый вход |
| Вход для электрического подключения, количество соединений/жил | 5 |
| Электрическая изоляция входов между каналами - внутренняя связь | да |
| Электрическая изоляция входов между каналами | нет |
| Материал для испытания на огнестойкость | UL94 V-0 (корпус) |
| Защита входов от короткого замыкания с помощью плавких предохранителей | Внутренний электронный предохранитель в каждом модуле |
| Размер сетки | 50,1 мм |
| Внутреннее потребление тока при номинальном рабочем напряжении для электроники/датчиков | Обычно 34 мА |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364-B2-L |
| Материальное покрытие | Усиленный ПБТ |
| Уплотнительное кольцо из материала | ФПМ |
| Винты из материала | Никелированная сталь |
| Резьбовая втулка из материала | Высоколегированная нержавеющая сталь |
| Максимальный объем адреса, входы | 8 байт |
| Максимальная длина кабеля | входы длиной 30 м |
| Максимальная высота установки | 3500 м |
| Максимальный источник питания на канал | 0,5 А |
| Максимальный остаточный ток на входах каждого модуля | 1 А |
| Измеряемая переменная | Напряжение... Текущий |
| Монтажное положение | необязательный |
| Номинальное рабочее напряжение постоянного тока, электроника/датчики | 24 В |
| Номинальная высота использования | <= 2000 м над уровнем моря (> 79,5 кПа) |
| Примечание о температуре окружающей среды | Следите за снижением температуры окружающей среды в соответствии с IEC 61131-2:2017 |
| Примечание по материалам | Соответствует требованиям RoHS... Не содержит галогенов |
| Обратите внимание на Макса. высота установки | > 2000 м над уровнем моря (< 79,5 кПа)... Следите за снижением температуры окружающей среды в соответствии с IEC 61131-2:2017 |
| Примечание по номинальному рабочему напряжению постоянного тока | Защищенное сверхнизкое напряжение в соответствии с IEC 60204-1 |
| Примечание по ударопрочности | 30 г/11 мс в соответствии с EN 60068-2-27 ... SG1 на Н-образной направляющей |
| Примечание к измеряемой переменной | Температура: поддерживается PT100 и NI100 |
| Примечание по виброустойчивости | SG1 на Н-образной рейке... SG2 для прямого монтажа |
| Примечание относительно рабочего напряжения | Требуются стационарные источники питания SELV/PELV... Обратите внимание на падение напряжения |
| Количество входов | 4 |
| Предел рабочей погрешности, связанный с диапазоном температур окружающей среды | ±0,15% для напряжения... ±0,15% для тока |
| Категория перенапряжения | ii |
| Допустимые колебания напряжения для электроники/датчиков | ± 25% |
| Степень загрязнения | 2 |
| Устранение сбоев в подаче электроэнергии | 10 мс |
| Вес продукта | 121 г |
| Класс защиты | III |
| Относительная влажность воздуха | 5 - 95% ... Без конденсации |
| Точность повторения | ±0,025% при 25°C |
| Защита от обратной полярности | да |
| Ударопрочность | Ударные испытания со степенью тяжести 2 по FN 942017-5 и EN 60068-2-27 |
| Температура хранения | -20 °C ... 70 °C |
| Тип крепления | Закрепленный винтом |
| Виброустойчивость | Испытание при транспортировке с уровнем опасности 2 в соответствии с FN 942017-4 и EN 60068-2-6 |
| аналоговый вход | -10 - 10 В ... -5 - 5 В |
-
