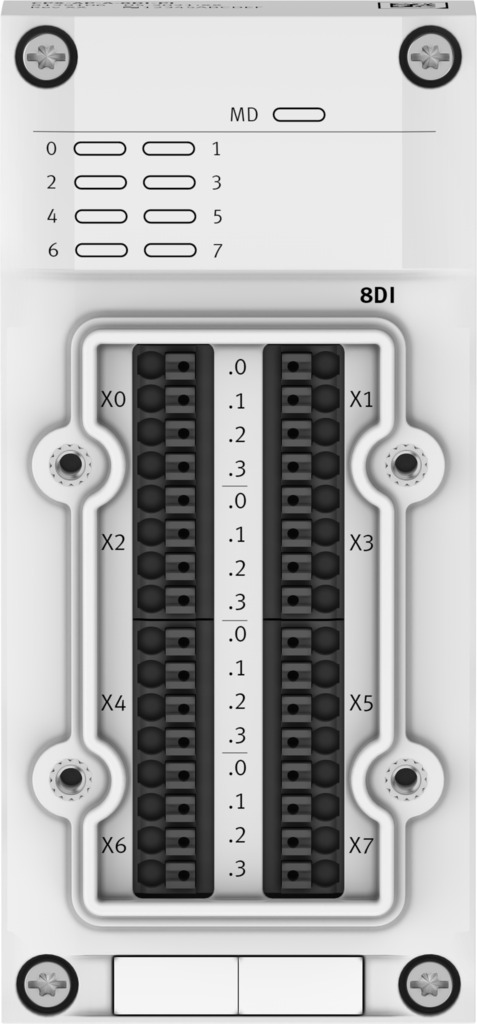

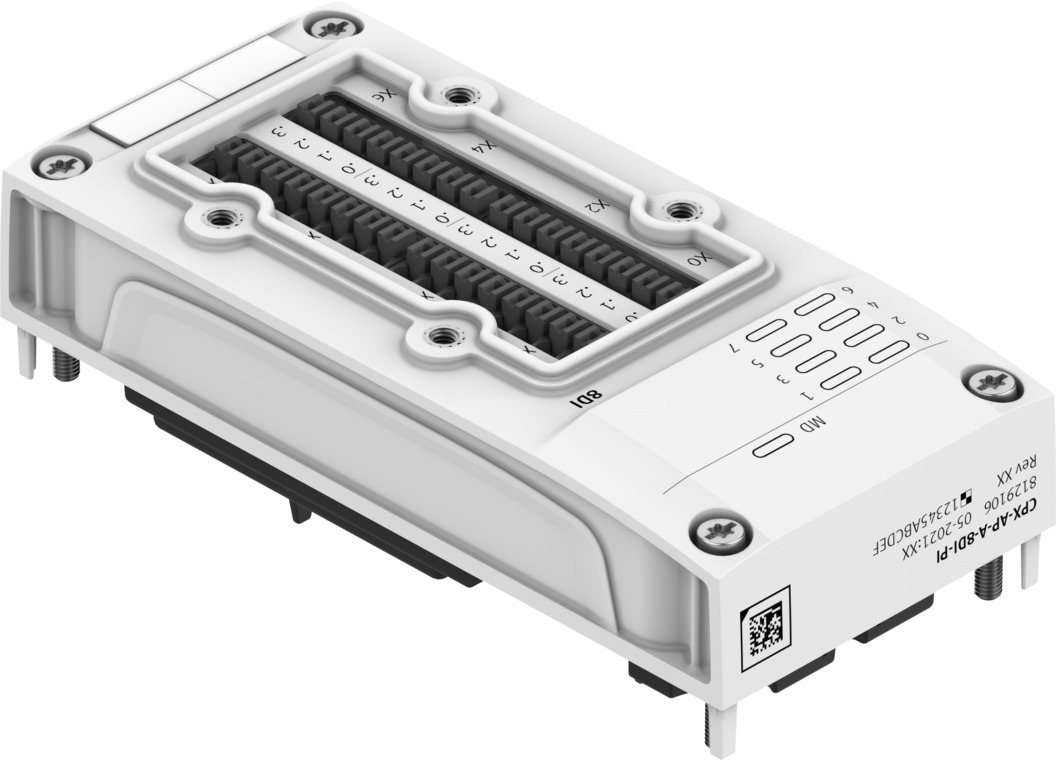

Модуль цифрового ввода
CPX-AP-A-8DI-PI
8129106Цена: по запросу
1
Загрузки
| Температура окружающей среды | -20 °C ... 50 °C |
| Поведение после прекращения перегрузки источника питания датчика | Автоматический возврат |
| Параметры канала | Время разборки входных данных |
| Характеристика входных сигналов | В соответствии с IEC 61131-2, тип 3 |
| Коммуникационный интерфейс, протокол | АП |
| Класс коррозионной стойкости CRC | 1 - Низкое коррозионное напряжение |
| Диагностика по внутренней связи | Неисправность связи... Короткое замыкание/перегрузка в источнике питания датчика |
| Диагностика с помощью светодиода | Диагностика для каждого модуля ... Состояние для каждого канала |
| Размеры (Ш x Д x В) | (вкл. соединительный блок) ... 50,1 мм x 107,3 мм x 57,5 мм |
| Электрическое подключение для ввода, поперечное сечение проводника AWG | AWG24 - AWG16 |
| Электрическое соединение для ввода, поперечное сечение проводника | 0,25 мм2 ... 1,5 мм2 |
| Электрическое подключение для ввода, указание на поперечное сечение проводника | 0,25-1,5 мм гибкости на конце проволоки, жесткая ... 0,13-1,5 мм гибкости без проволочного наконечника |
| Вход для электрического подключения, схема подключения | 00997388 |
| Вход для электрического подключения, тип подключения | 8x клеммная колодка |
| Электрический соединительный вход, соединительная система | Подпружиненная клемма |
| Вход для электрического подключения, функция | Цифровой вход |
| Электрическая изоляция входов между каналами - внутренняя связь | да |
| Электрическая изоляция входов между каналами | нет |
| Материал для испытания на огнестойкость | UL94 V-0 (корпус) |
| Защита входов от короткого замыкания с помощью плавких предохранителей | Внутренний электронный предохранитель в каждом модуле |
| Размер сетки | 50,1 мм |
| Время разборки входных данных | 0,1 мс ... 3 мс (стандарт) |
| Внутреннее потребление тока при номинальном рабочем напряжении для электроники/датчиков | Обычно 40 мА |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364-B2-L |
| Материальное покрытие | Усиленный ПБТ |
| Уплотнительное кольцо из материала | ФПМ |
| Винты из материала | Никелированная сталь |
| Максимальный объем адреса, входы | 1 байт |
| Максимальная длина кабеля | входы длиной 30 м |
| Максимальная высота установки | 3500 м |
| Максимальный источник питания на канал | 0,5 А |
| Максимальный остаточный ток на входах каждого модуля | 1.8 А |
| Монтажное положение | необязательный |
| Номинальное рабочее напряжение постоянного тока, электроника/датчики | 24 В |
| Номинальная высота использования | <= 2000 м над уровнем моря (> 79,5 кПа) |
| Примечание о температуре окружающей среды | Следите за снижением температуры окружающей среды в соответствии с IEC 61131-2:2017 |
| Примечание по материалам | Соответствует требованиям RoHS... Не содержит галогенов |
| Обратите внимание на Макса. высота установки | > 2000 м над уровнем моря (< 79,5 кПа)... Следите за снижением температуры окружающей среды в соответствии с IEC 61131-2:2017 |
| Примечание по номинальному рабочему напряжению постоянного тока | Защищенное сверхнизкое напряжение в соответствии с IEC 60204-1 |
| Примечание по ударопрочности | 30 г/11 мс в соответствии с EN 60068-2-27 ... SG1 на Н-образной направляющей |
| Примечание по виброустойчивости | SG1 на Н-образной рейке... SG2 для прямого монтажа |
| Примечание относительно рабочего напряжения | Требуются стационарные источники питания SELV/PELV... Обратите внимание на падение напряжения |
| Количество входов | 8 |
| Категория перенапряжения | ii |
| Допустимые колебания напряжения для электроники/датчиков | ± 25% |
| Степень загрязнения | 2 |
| Устранение сбоев в подаче электроэнергии | 10 мс |
| Вес продукта | 93 г |
| Класс защиты | III |
| Относительная влажность воздуха | 5 - 95% ... Без конденсации |
| Защита от обратной полярности | да |
| Ударопрочность | Ударные испытания со степенью тяжести 2 по FN 942017-5 и EN 60068-2-27 |
| Температура хранения | -20 °C ... 70 °C |
| Уровень переключения | Сигнал 0: < = 5 В... Сигнал 1: > = 11 В |
| Логика переключения входов | PNP (положительное переключение)... Двухпроводные датчики в соответствии с IEC 61131-2 |
| Тип крепления | Закрепленный винтом |
| Виброустойчивость | Испытание при транспортировке с уровнем опасности 2 в соответствии с FN 942017-4 и EN 60068-2-6 |
-
