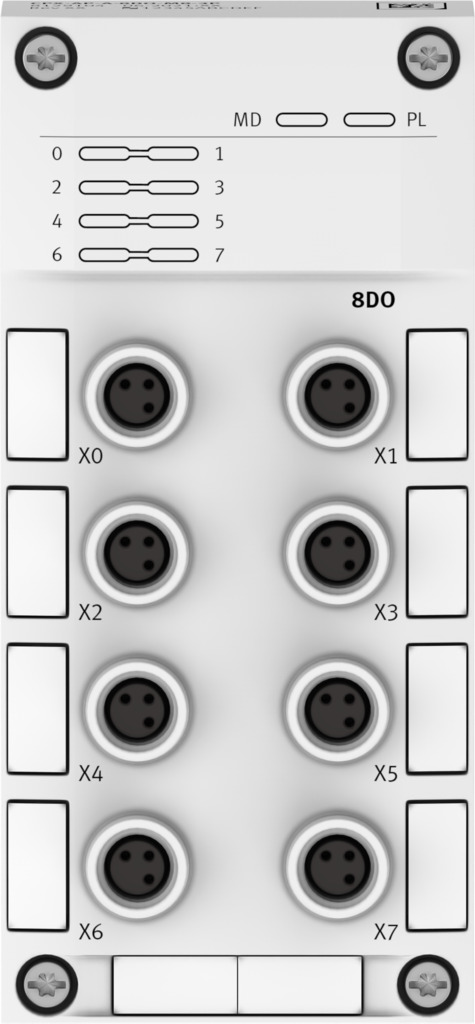

Модуль цифрового вывода
CPX-AP-A-8DO-M8-3P
8129104Цена: по запросу
1
Загрузки
| Температура окружающей среды | -20 °C ... 50 °C |
| Поведение после окончания перегрузки выходов | Нет автоматического возврата |
| Характеристика выходных сигналов | В соответствии с IEC 61131-2, тип 0.5 |
| Коммуникационный интерфейс, протокол | АП |
| Класс коррозионной стойкости CRC | 1 - Низкое коррозионное напряжение |
| Диагностика по внутренней связи | Отключение нагрузки... Неисправность связи |
| Диагностика с помощью светодиода | Диагностика для каждого канала ... Диагностика для каждого модуля |
| Размеры (Ш x Д x В) | (вкл. соединительный блок) ... 50,1 мм x 107,3 мм x 57,5 мм |
| Электрический соединительный выход, схема подключения | 00991871 |
| Выход для электрического подключения, тип подключения | 8 x розеток |
| Электрический соединительный выход, соединительная система | M8x1, A-соответствует стандарту EN 61076-2-104 |
| Выход для электрического подключения, функция | Цифровой выход |
| Выход для электрического подключения, количество соединений/жил | 3 |
| Электрическая изоляция выходов между каналами - внутренняя связь | да |
| Электрическая изоляция выходов между каналами | нет |
| Материал для испытания на огнестойкость | UL94 V-0 (корпус) |
| Защита выходов от короткого замыкания с помощью плавких предохранителей | Внутренний электронный предохранитель на канал |
| Размер сетки | 50,1 мм |
| Внутреннее потребление тока при номинальном рабочем напряжении для электроники/датчиков | Обычно 40 мА |
| Внутреннее потребление тока при номинальном рабочем напряжении нагрузки | Обычно 5 мА |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364-B2-L |
| Материальное покрытие | Усиленный ПБТ |
| Уплотнительное кольцо из материала | ФПМ |
| Винты из материала | Никелированная сталь |
| Максимальная адресная громкость, выходы | 1 байт |
| Максимальная длина кабеля | выходы длиной 30 м |
| Максимальная высота установки | 3500 м |
| Максимальный источник питания на канал | 0,5 А |
| Максимальный выходной остаточный ток на модуль | 4 А |
| Параметры модуля | Настройка источника питания нагрузки для контроля напряжения, например... Поведение после короткого замыкания/перегрузки на выходе |
| Монтажное положение | необязательный |
| Номинальное рабочее напряжение постоянного тока, электроника/датчики | 24 В |
| Номинальная высота использования | <= 2000 м над уровнем моря (> 79,5 кПа) |
| Номинальное рабочее напряжение постоянного тока нагрузки | 24 В |
| Примечание о температуре окружающей среды | Следите за снижением температуры окружающей среды в соответствии с IEC 61131-2:2017 |
| Примечание по материалам | Соответствует требованиям RoHS... Не содержит галогенов |
| Обратите внимание на Макса. высота установки | > 2000 м над уровнем моря (< 79,5 кПа)... Следите за снижением температуры окружающей среды в соответствии с IEC 61131-2:2017 |
| Примечание по номинальному рабочему напряжению постоянного тока | Защищенное сверхнизкое напряжение в соответствии с IEC 60204-1 |
| Примечание по ударопрочности | 30 г/11 мс в соответствии с EN 60068-2-27 ... SG1 на Н-образной направляющей |
| Примечание по виброустойчивости | SG1 на Н-образной рейке... SG2 для прямого монтажа |
| Примечание относительно рабочего напряжения | Требуются стационарные источники питания SELV/PELV... Обратите внимание на падение напряжения |
| Количество выходов | 8 |
| Выходная задержка при омической нагрузке | Изменение сигнала 0->1: < 200 мкс... Изменение сигнала 1->0: < 200 мкс |
| Категория перенапряжения | ii |
| Допустимые колебания напряжения нагрузки | ± 25 % |
| Допустимые колебания напряжения для электроники/датчиков | ± 25% |
| Степень загрязнения | 2 |
| Потенциальное разделение между напряжением питания, электроникой/сенсорной техникой и нагрузкой/клапанами | Да |
| Устранение сбоев в подаче электроэнергии | 10 мс |
| Вес продукта | 88 г |
| Класс защиты | III |
| Относительная влажность воздуха | 5 - 95% ... Без конденсации |
| Защита от обратной полярности | да |
| Ударопрочность | Ударные испытания со степенью тяжести 2 по FN 942017-5 и EN 60068-2-27 |
| Температура хранения | -20 °C ... 70 °C |
| Логика переключения выходов | PNP (положительное переключение) |
| Тип крепления | Закрепленный винтом |
| Виброустойчивость | Испытание при транспортировке с уровнем опасности 2 в соответствии с FN 942017-4 и EN 60068-2-6 |
-
