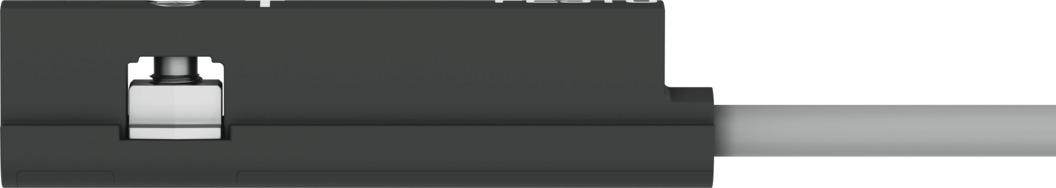

Датчик положения
SDAC-MHS-M20-1L-V-E-0.3-M8
8128402Цена: по запросу
1
Загрузки
| Температура окружающей среды | -40 °C ... 80 °C |
| Температура окружающей среды при перемещении кабеля | -20 °C ... 70 °C |
| Аналоговый выход | 0 - 10 В |
| Утверждение | Торговая марка RCM |
| Знак CE (см. декларацию о соответствии) | В соответствии с Директивой ЕС по электромагнитной совместимости... В соответствии с Директивой ЕС RoHS |
| Характеристика кабеля | Подходит для применения в энергетических цепях и роботах |
| Длина кабеля | 0,3 м |
| Цвет оболочки кабеля | Серый |
| Класс чистых помещений | Класс 4 в соответствии с ISO 14644-1 |
| Ориентация соединительной розетки | Встроенный |
| Степень защиты | СТЕПЕНЬ защиты IP65 ... СТЕПЕНЬ защиты IP68 |
| Дизайн | Для C-образного паза |
| Разрешение по перемещению | 0,047 мм |
| Электрическое соединение 1, схема подключения | 00991155 |
| Электрическое подключение 1, тип подключения | Кабель со штекером |
| Электрическое соединение 1, соединительная система | M8x1, с кодом A, согласно EN 61076-2-104 |
| Электрическое подключение 1, количество соединений/жил | 3 |
| Электрическое подключение 1, тип монтажа | Винтовой замок с шестигранником A/F 9 мм и продольной накаткой |
| Инструкция по применению | Поддержка / обзор датчика привода "Правильный датчик для привода" |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364-B2-L |
| Материальная оболочка кабеля | TPE-U (ПОЛИУРЕТАН) |
| Материальный электрический контакт | Латунь, никелированное и позолоченное покрытие |
| Материал корпуса | Армированный полиуретаном ... Высоколегированная нержавеющая сталь |
| Материал накидной гайки | Никелированная латунь |
| Максимальная скорость перемещения | 4 м/с |
| Измеряемая переменная | Позиция |
| Принцип измерения | Магнитный зал |
| Минимальное выходное напряжение сопротивления нагрузки | 10 Ком |
| Монтажное положение | необязательный |
| Ток питания без нагрузки | 12 мА |
| Примечание по материалам | Соответствует требованиям RoHS... Не содержит галогенов |
| Диапазон рабочих напряжений постоянного тока | 15 В ... 30 В |
| Выходной сигнал | Аналог |
| Защита от перегрузки | Доступный |
| Вес продукта | 9 г |
| Точность повторения | 0,2 мм |
| Остаточная пульсация | 10% |
| Защита от обратной полярности | да |
| Диапазон измерения | 25000 мкм |
| Чувствительность | 0,45 В/мм |
| Номинальный ток короткого замыкания | да |
| Индикация состояния | СВЕТОДИОД красный, зеленый |
| Пригодность для производства литий-ионных аккумуляторов | Подходит для производства аккумуляторов в соответствии с внутренним определением Festo степени защиты F1A с ограничениями на использование Cu/Zn/Ni |
| Символ | 00997501 |
| Условия испытания кабеля | Прочность на изгиб: соответствует стандарту Festo... Прочность на кручение: |
| Тип крепления | Крепится винтом ... Вставляется в паз по длине |
| Типичная ошибка линейности | ±2 мм |
| Типичный интервал выборки | 2 мс |
| Маркировка UKCA (см. декларацию о соответствии) | В соответствии с британскими инструкциями по электромагнитной совместимости... В соответствии с британскими инструкциями RoHS |
-
