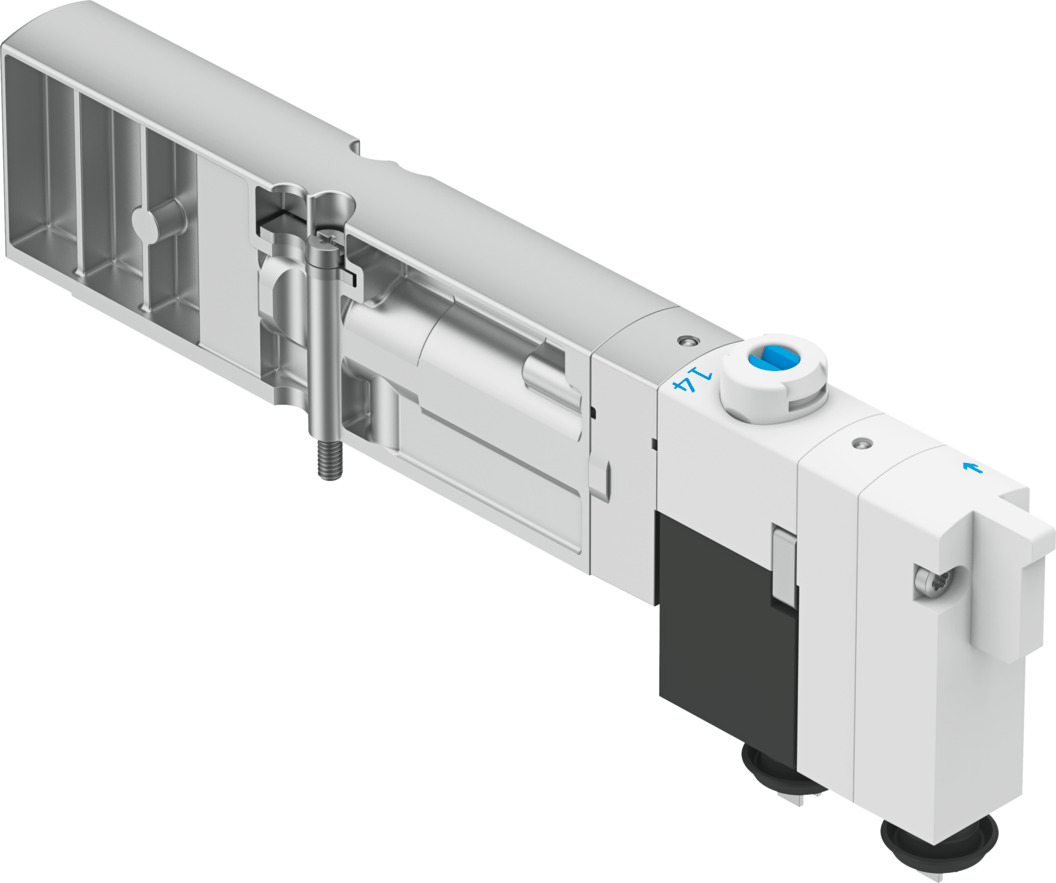

Электромагнитный клапан
VMPA1-M1H-IS-PI
8126790Цена: по запросу
| Пневматическое соединение, порт 1 | Внутренний |
| Тип приведения в действие | Электрический |
| Функция клапана | 3/2-ходовой, закрытый, моностабильный |
1
| Температура окружающей среды | -5 °C ... 50 °C |
| Класс коррозионной стойкости CRC | 1 - Низкое коррозионное напряжение |
| Степень защиты | Степень защиты IP65 ... В собранном виде |
| Дизайн | Тарельчатый клапан с пружинным возвратом |
| Направление потока | Необратимый |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364 зона III |
| Ручное управление | Фиксирующий ... Не фиксирующий |
| Материал корпуса | Усиленный PPA |
| Винты из материала | Сталь с покрытием |
| Уплотнения из материала | HNBR ... NBR |
| Максимальный момент затяжки при монтаже клапана | 0,25 Нм |
| Температура среды | -5 °C ... 50 °C |
| Монтажное положение | необязательный |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Работа со смазкой невозможна |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | 0,3 МПа ... 0,8 МПа |
| Рабочее напряжение | 24 В постоянного тока |
| Допустимые колебания напряжения | +/- 25% |
| Контрольная подача воздуха | Внутренний |
| Контрольный выпускной патрубок 82/84 | Внутренний |
| Контрольное давление | 0,3 МПа ... 0,8 МПа |
| Пневматическое соединение, порт 1 | Внутренний |
| Пневматическое соединение, порт 2 | Внутренний |
| Пневматическое соединение, порт 3 | M7 |
| Вес продукта | 32 г |
| Относительная влажность воздуха | Макс. 90% при 40°C |
| Принцип герметизации | Мягкий |
| Ударопрочность | Ударные испытания со степенью тяжести 2 по FN 942017-5 и EN 60068-2-27 |
| Отображение состояния сигнала | да |
| Температура хранения | -20 °C ... 60 °C |
| Пригодность для работы в вакууме | нет |
| Точка отключения, мин. | 0,05 бар |
| Точка включения | 0,2 бар |
| Точка включения, макс. | 0,3 бар |
| Символ | 00997584 |
| Тип приведения в действие | Электрический |
| Тип крепления | Со сквозным отверстием |
| Тип пилотирования | Пилот приведен в действие |
| Тип сброса | Механическая пружина |
| Функция клапана | 3/2-ходовой, закрытый, моностабильный |
| Размер клапана | 10 мм |
| Виброустойчивость | Испытание при транспортировке с уровнем опасности 2 в соответствии с FN 942017-4 и EN 60068-2-6 |
| круг | Подкладка |
| пневматический рабочий порт | M7 |
